ADLINK PCI‑6308 系列隔离模拟输出板卡
主要硬件特性
模拟输出 DA
DAC 芯片 AD7564，12 位分辨率，无缺失码（保证 11bit）；
DA 隔离：3750Vrms 光电隔离；内部 REF102 精密 10V 参考源，温漂最大 2.5ppm/℃；
电压输出（跳线配置）：双极性 ±10V；单极性 0‑10V；0～外部自定义电压（CN1 的 ExtVref 引脚接入外部参考）；每通道最大驱动 ±20mA；建立时间 10μs；上电 / 复位输出默认0V。
PCI‑6308A 电流输出（V‑I 转换）：软件选择 0‑20mA /4‑20mA /5‑25mA；建立时间 17μs；非线性 ±0.01% FS；上电默认 0mA。
隔离数字 IO
4 路隔离 DI：隔离 2500Vrms；输入 0‑34VDC；低电平 0‑3V，高电平 3.2‑34V；2.4kΩ 限流电阻。
4 路隔离 DO：集电极开漏输出，2500Vrms 隔离；单通道最大灌电流 50mA，耐压最高 35V；必须外接上拉电阻才能正常工作。
板载辅助电源（CN1 输出）
+15V、‑15V；PCI‑6308V 最大 200mA；PCI‑6308A 接满 25mA 电流输出时仅 20mA。
总线与机械环境
32 位 PCI 从设备；新版 0A5 支持 + 3.3V /+5V PCI 总线；老版本仅 + 5V；半长 PCI 板卡 172 × 105 mm；
功耗：PCI‑6308V：+5V@220mA、+12V@175mA；PCI‑6308A 满载 + 12V@530mA；
工作温度 0~55℃；存储‑20~80℃，湿度 5‑95% 无凝露；
外部接口：DB‑37 母座 CN1。配套端子板：ACLD‑9137、ACLD‑9188、DIN‑37D。
包装、安装与硬件配置
1. 装箱清单
PCI‑6308V/A 板卡、驱动光盘、本手册、软件安装指南。
⚠️静电敏感器件，操作必须佩戴防静电手环，在防静电垫上操作。
2. 硬件跳线设置
通过板上跳线 JP1‑JP8、JP9/JP10、JP11/JP12 完成配置：
JP1‑JP8：设置对应通道单极性 / 双极性输出模式；
JP9/JP10：分组通道模式控制；
JP11/JP12：选择 DAC 参考源：内部 REF102，或者外部 ExtVref（DB37 引脚 6）。
默认出厂配置：±10V 双极性，内部参考电压。
3. CN1 DB‑37 引脚定义
关键信号分组：
电压输出 V0‑V7；PCI‑6308A 电流输出 A0‑A7；
模拟地 AGND；±15V 辅助电源；ExtVref 外部参考输入；
DI0‑DI3（数字输入）、DIGND（DI 隔离地）；
DO0‑DO3（开漏数字输出）、DOGND（DO 隔离地）。

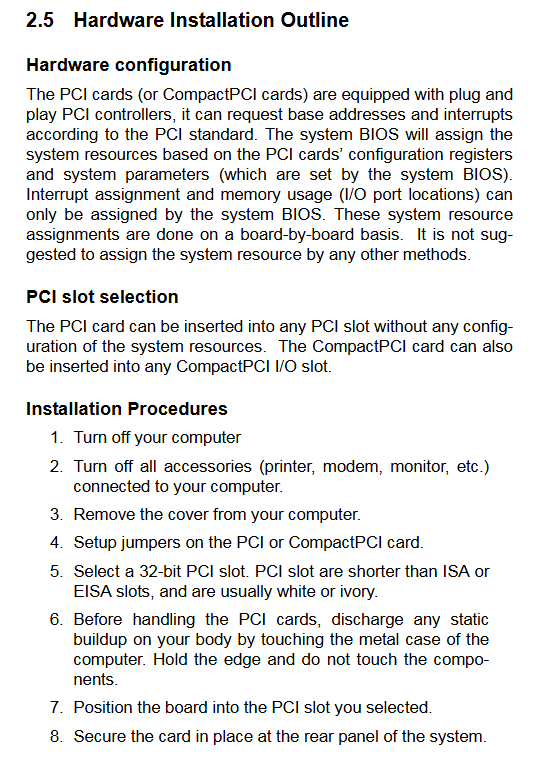

4. 硬件安装步骤
关闭 PC 整机电源；释放人体静电；
设置板卡跳线；插入任意 32 位 PCI 插槽；螺丝固定挡板；
开机，PCI 即插即用 PnP 由 BIOS 自动分配 IO 基地址与中断，不可手动修改资源；
Windows 系统识别新硬件，安装 PCIS‑DASK 驱动。
寄存器映射（底层 IO 访问）
板卡使用 PLX PCI‑9052 桥接芯片；PCI BIOS 分配 IO 基地址。
DA 输出寄存器（只写，16bit）：Base+00h ~ Base+0Eh，8 个通道，12bit 数据；写寄存器后硬件约 13.96μs 更新输出；可读取Data_Send状态位判断 DA 转换是否完成。
DO 寄存器 (Base+40h，只写)：bit0‑bit3 控制 DO0‑DO3；高位无效。
DI 寄存器 (Base+40h，只读)：bit4‑bit7 读 DI 输入；bit0‑bit3 回读 DO 输出状态。

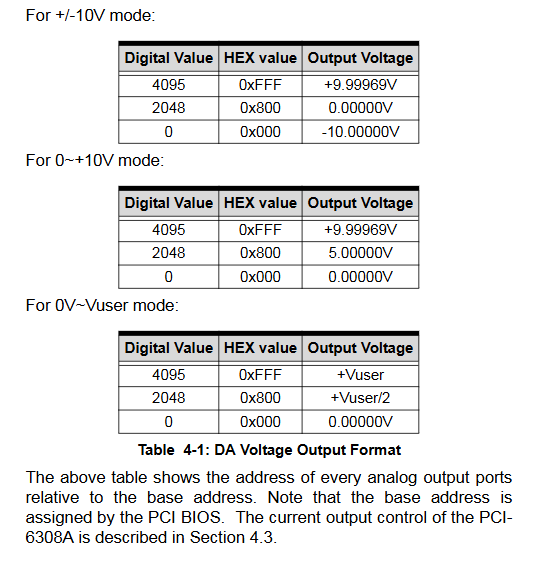

DA 数字格式：12bit 数值 0‑4095（0x000‑0xFFF），根据跳线单 / 双极性映射对应模拟输出。
例：±10V 模式，0→‑10V，2048→0V，4095→+9.99969V。
工作原理
电压输出：AD7564 乘法 DAC；内部 REF102 10V 基准，或者外部引脚输入参考；跳线切换单 / 双极性。写 12bit 数字码，等待硬件建立时间。软件需要查询Data_Send状态位，避免未完成就再次写入。
PCI‑6308A 电流输出：每一路 Vout 送入 XTR110 芯片，电压转电流；软件_6308_I2V_Control全局设置全部 8 通道电流量程。
隔离 DI：光耦隔离，带双向 TVS 保护，2.4kΩ 限流电阻，支持外部最高 34V 传感器输入。
隔离 DO：光耦驱动开漏三极管，必须外接上拉电阻，外部电源最大 24V。
软件驱动与编程库
1. 支持平台与第三方软件
DOS、Windows95/98/NT/2000/XP；Linux（PCIS‑DASK/X）。
驱动套件 PCIS‑DASK（Windows）；PCIS‑DASK/X（Linux）。
第三方工具驱动（部分需要 License）：LabVIEW (DAQ‑LVIEW 免费)、HP‑VEE、DASYLab、ActiveX (PCIS‑OCX)；InTouch (DDE)、ISaGRAF 软 PLC、InControl、OPC Server。
2. C/C++ 库核心 API（DOS / Win95 DLL）
Windows95 DLL 函数名前缀增加 W_。
| 函数 | 功能 |
|_6308_Initial()| 板卡初始化，必须最先调用，获取板卡数量、PCI 信息 |
|_6308_Software_Reset()| 软件复位 IO 寄存器，不重启 PCI 硬件 |
|_6308_DA()| 单通道 DA 输出写值（ch0‑7，12bit 数据）|
|_6308_DA_0_3()| 同时更新通道 0‑3 四路 DA|
|_6308_DA_4_7()| 同时更新通道 4‑7 四路 DA|
|_6308_Get_DA_Status()| 读取 DA 发送忙状态，判断转换是否完成 |
|_6308_DI()| 读取 4 路隔离 DI 输入状态 |
|_6308_DO()| 设置 4 路隔离 DO 输出（0‑15）|
|_6308_I2V_Control()| 仅 PCI‑6308A，设置 V‑I 电流量程模式 |
数据类型：U8/I16/U16/I32/U32/F32/F64 布尔型，头文件Pci_6308.h。
