ADLINK PanKonix® 系列工业 HMI 一体机
时间: 2026-08-18浏览次数：

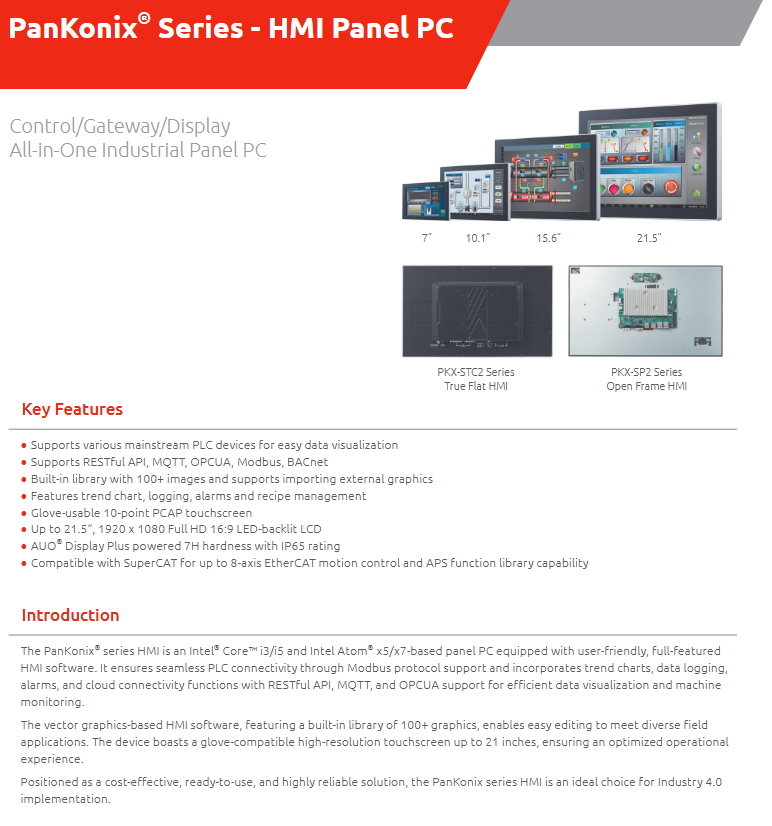

ADLINK PanKonix® 系列工业 HMI 一体机
ADLINK PanKonix® 系列工业 HMI 一体机
核心产品特点
人机交互屏幕
PCAP 投射电容十点触控，支持戴手套操作；AUO 工业液晶屏，7H 硬度，前面板 IP65 防护；
屏幕尺寸覆盖：7"、10.1"、15.6"、21.5"，最大 21.5 英寸 1080P 全高清。
软件与协议能力
iFACE HMI 组态软件，内置 100 + 矢量控件库，支持导入外部图形；
功能：趋势图（最多 32 条曲线）、数据记录、报警管理、配方、LUA 宏脚本编程，数据可导出 TXT/CSV/PDF；支持 16 种语言；
通信协议：Modbus‑RTU/TCP、BACnet、OPC UA、MQTT、RESTful API，可对接主流品牌 PLC（西门子、三菱、欧姆龙、台达、基恩士、安川、倍福等）；
网络工具：VNC 远程、VPN、FTP；
选件 SuperCAT：支持最多 8 轴 EtherCAT 运动控制，配套 APS 函数库。
硬件平台两类 CPU
CPU 型号 定位 参数
Atom x5‑E3930 低功耗 双核，6W，1.3‑1.8GHz 睿频
Atom x7‑E3950 低功耗 四核，12W，1.6‑2.0GHz 睿频
Core i3‑7100U 性能版 酷睿 i3
Core i5‑7300U 高性能版 酷睿 i5
型号命名与订货编码
1. PKX‑SP2 系列（Open Frame 开放式，无完整前外壳，嵌入机箱）
PKX‑SP2‑AL‑xx：Atom 平台，xx 代表尺寸 07 (7")/10 (10.1")/15 (15.6")/21 (21.5")；可选带 iFACE HMI 软件版本。
PKX‑SP2‑KL‑xx：酷睿 i3‑7100U /i5‑7300U；可选 iFACE、可选 SuperCAT (EtherCAT 运动)。
2. PKX‑STC2 系列（True Flat 全平面整机，完整前面板）
PKX‑STC2‑AL‑xx：Atom x7‑E3950 平台，10.1"/15.6"；带 iFACE 可选。
PKX‑STC2‑KL‑xx：酷睿 i3‑7100U、i5‑7300U；10.1/15.6/21.5"；iFACE / SuperCAT 可选。
同型号存在 3 种配置：裸机硬件、硬件 + iFACE 组态、硬件 + iFACE+SuperCAT 运动库。
硬件规格总览
内存存储
内存：单 SODIMM DDR3L‑1600，最大8GB；STC2 默认 4GB；
存储：M.2 M‑Key 2280 SATA；可扩展 2.5 寸 SATA SSD/HDD；STC2 出厂标配 64GB SSD，最大可升级 1TB。
外部 I/O（后置对外接口）
网口：2 路 Intel I225 千兆以太网 RJ45，支持 WOL 网络唤醒；
串口：2 路可编程 RS‑232/422/485，自动流控；
USB：USB2.0‑A（1A 输出）；USB3.0‑A（1.6A 输出），带 OCP 过流保护；
DP++ 视频输出，最高支持 4096×2160@60Hz 外接显示器。
板载内部连接器（机箱内部排线接口）
USB2.0 Device、2 路 I2C；
音频：2×2W 立体声喇叭输出，麦克风输入、线路输出；
GPIO：8 路 GPIO；按键背光调节、音量调节接口；
mPCIe 插槽 + SIM 卡槽：扩展 WiFi / 蓝牙、4G/LTE 无线模组。
显示参数
尺寸 分辨率 典型亮度 对比度 触控
7" 1024×600 600cd/m² 600:1 5 点 PCAP
10.1" 1280×800 400cd/m² 800:1 10 点 PCAP
15.6" 1920×1080 420cd/m² 1000:1 10 点 PCAP
21.5" 1920×1080 400cd/m² 1000:1 10 点 PCAP
背光寿命 50000 小时；STC2 触控带防指纹涂层。
电源、环境、机械
供电：支持 AT/ATX 模式；直流输入9‑36VDC 宽压，带 OVP/UVP 过压欠压保护；也支持 12V±5% 输入。
环境条件
SP2 开放式：工作温度‑10~60℃；21.5 寸型号 0‑60℃；存储‑20~70℃；
STC2 全平面整机：工作‑10~50℃；存储‑20~60℃；
湿度：10‑95% 无凝露（STC2 为 10‑80%@40℃）；
振动：SSD 配置下 1Grms，5‑500Hz，三轴；冲击 20G，11ms；
前面板 IP65；ESD：空气 ±15kV，接触 ±8kV；
EMC 安全：CE/FCC B 类；满足工业、医疗、轨道交通相关标准（IEC61010、EN50121‑3‑2、UNECE R10）。
安装方式
SP2 开放式：面板嵌入式安装，支持 VESA 支架（需选配后盖）；
STC2 全平面机型：VESA MIS‑D 75×75 /100×100 标准孔位壁挂；
壳体：SGCC 镀锌钢板；文档提供各型号整机尺寸、净重。
软件 HMI iFACE 主要功能清单
控件库：按钮、指示灯、数值框、滑块、柱状图、仪表、表格、消息弹窗；
趋势曲线：最多 32 条曲线同时显示；
报警系统：报警弹窗、消息推送；
数据记录：导出 TXT、CSV、PDF；
LUA 脚本宏，自定义逻辑；
多语言 16 国切换；
丰富 PLC 驱动库，主流日系、欧系 PLC 直接对接；
上层 IT 互联：MQTT、OPC UA、RESTful API，对接上位 / 云平台。
选件说明
SuperCAT 套件：增加 8 轴 EtherCAT 运动控制、APS 功能库；
mPCIe 无线模块：WiFi + 蓝牙 4.0；4G/LTE 模组（分美 / 欧 / 澳等地区版本）；
安装配件：面板嵌入套件、VESA 壁挂套件。
