ADLINK NuDAM‑6000 整套分布式 RS‑485 采集控制系统
时间: 2026-08-18浏览次数：
ADLINK NuDAM‑6000 整套分布式 RS‑485 采集控制系统
ADLINK NuDAM‑6000 整套分布式 RS‑485 采集控制系统
基础信息
整体系统构成四大类模块
通信模块：ND‑6510（中继）、ND‑6520（RS232‑485）、ND‑6530（USB‑485）、ND‑6531（可寻址智能转换）
模拟输入 AI：ND‑6013 (RTD 热电阻)、ND‑6017 (通用电压电流 8 通道)、ND‑6018 (热电偶 8 通道，内置 CJC 冷端补偿)
模拟输出 AO：ND‑6021 单通道 AO、ND‑6024 四通道 AO（附带 7 路 DI）
数字 IO / 计数：ND‑6050/6052/6053/6054/6056/6058/6060 继电器 / 6063 继电器 / 6067 交流继电器、ND‑6080 计数频率模块
RS‑485 总线硬性工程要求
总线两端必须接120Ω 终端匹配电阻抑制信号反射；

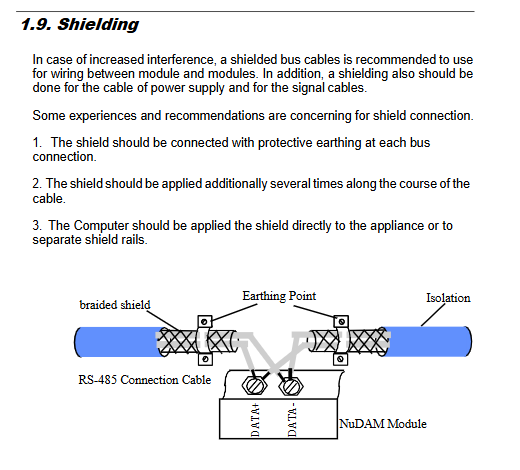

推荐屏蔽双绞线，屏蔽层多点接保护地；
总线速率 1200~115.2Kbps；单段最大距离 1200m，超过距离 / 超过 128 节点必须使用 ND‑6510 中继；
全网所有模块波特率、校验和必须完全一致。
DEFAULT * 配置引脚
绝大多数 I/O 模块与 ND‑6531 具备 DEFAULT 引脚：上电时刻将该引脚短接 GND，模块进入默认模式：地址 00，波特率 9600，无校验，用于修改地址、波特率、校验和；严禁接电源，只能悬空或者接 GND。ND‑6520/6510/6530 透明转换模块没有该引脚。
通信模块
1. ND‑6520：RS‑232 转 RS‑422/485 转换器
隔离电压 2500Vrms；DB9 接 PC RS232，端子输出两线 485 / 四线 422；
透明硬件转换，无模块地址，无需编程；拨码设置波特率、数据位校验；出厂默认 9600‑8N1。
2. ND‑6510：RS‑485/422 信号中继器
双向再生信号，用于扩展总线距离与节点数量；两侧完全独立 RS‑485 总线；
透明硬件中继，无地址，无需编程；每一侧总线最多挂载 128 个 NuDAM 模块。
3. ND‑6530：USB 转 RS‑232/422/485
USB1.1 总线供电，DIP 开关选择接口模式；2500V 隔离；安装驱动生成虚拟 COM 口；上层软件当作普通串口使用；透明转换，无地址。
4. ND‑6531：可寻址 RS‑485 转 RS‑232 智能模块（唯一带地址的通信模块）
两种模式：①可寻址从站模式（参与 NuDAM 命令系统）；②透明直通模式（兼容 ND‑6520）；
RS‑485 侧和 RS‑232 侧波特率可以独立设置；拥有 DEFAULT 配置引脚，需要初始化分配 ID；支持 RTS/CTS 握手，支持主机看门狗。
区分重点：6520/6510/6530 是纯硬件透明器件，没有地址，不响应 NuDAM 命令；只有 6531 是带地址、支持全套 NuDAM 指令。
模拟输入模块 AI
ND‑6013：3 通道 RTD 热电阻模块
支持 2/3/4 线制 Pt/Ni 热电阻；16 位 ADC；采样率 10SPS；可配置温度 / 欧姆输出；支持多种温度量程。
ND‑6017：8 通道模拟输入
6 差分 + 2 单端；16 位；可编程量程 ±10V~±150mV，支持 0‑20mA（外接 125Ω 采样电阻）；5000Vrms 隔离。
ND‑6018：8 通道热电偶输入
6 差分 + 2 单端；内置 CJC 冷端补偿，支持 J/K/T/E/R/S/B/N/C 多种热电偶；具备断线检测功能；采样率 3SPS。
AI 模块支持偏移校准 Offset、满量程 Span 校准；可以选择工程单位、满量程百分比、十六进制补码多种数据格式。
模拟输出模块 AO
ND‑6021：单通道模拟输出
12bit；电压输出 0‑10V；电流输出 0‑20mA /4‑20mA；5000V 隔离；
支持输出斜率（压摆率 Slew rate）软件可调；支持回读实际输出值；支持上电安全输出值、看门狗安全值。
ND‑6024：4 路双极性 ±10V 模拟输出，附带 7 路 DI
12bit，4 通道差分电压输出；同时自带 7 路数字输入；5000V 隔离，支持看门狗安全输出。
数字 I/O & 计数模块
ND‑6050：7DI+8 开集 DO，无隔离，DO 最大灌电流 50mA
ND‑6052：8 路隔离 DI（6 差分 + 2 单端），5000Vrms 光电隔离
ND‑6053：16 路非隔离 DI，支持干接点、湿接点输入
ND‑6054：15 路共电源隔离 DI，外部 24V 共电源输入
ND‑6056：15 路共地隔离开集 DO
ND‑6058：28 通道可编程 DIO；模拟 8255 PPI 模式 0；24 路可编程方向 + 4 路固定 DI；50‑pin SCSI 接口。

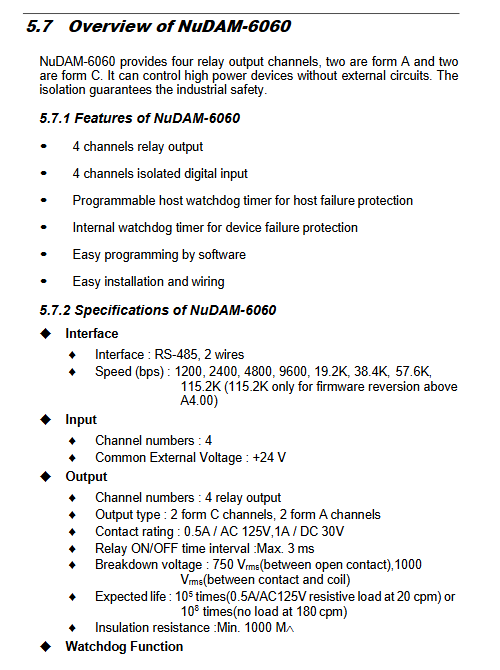

ND‑6060：4 路继电器输出 + 4 路隔离 DI；2 路 Form‑A 常开、2 路 Form‑C 转换触点；触点 DC 1A@30V。
ND‑6063：8 路 Form‑A 常开继电器输出
ND‑6067：8 路 AC 大功率 Form‑A 继电器，触点 3A@AC250V，用于交流负载。
ND‑6080：双路 32 位计数器 / 频率模块
最高 20kHz；支持隔离 / 非隔离输入；可编程数字滤波抑制噪声；支持外部门控；可设置计数报警阈值，报警触发 DO 输出。
全部 DIO 模块支持：同步采样广播命令#**；可编程 IO 极性翻转；主机看门狗超时输出预设安全状态。
命令协议集
1. 命令通用格式
引导码 地址(00‑FF) 命令码 [数据] [可选校验和] <CR(0x0D)>
地址：两位十六进制，广播地址**；
校验和：所有字符 ASCII 字节求和，对0x100取模，高干扰工业现场开启；
应答：!代表命令执行成功；?代表出错；部分广播命令（#**同步采样、~**Host‑is‑OK 喂狗）无返回应答。
命令大类
通用命令（全部模块支持）
设置配置%；读取配置$Addr2；读型号$AddrM；读固件版本$AddrF；读取复位状态；软复位。
修改波特率 / 校验和，必须 DEFAULT 引脚接地上电。
模拟输入 AI 命令
读取单通道 / 全部通道 AI；通道开关；CJC 冷端控制；偏移 / 满量程校准；同步采样。
模拟输出 AO 命令
设置输出；4mA/20mA 校准；读取实际回读输出；保存上电安全输出值。
数字 IO 命令
同步锁存采样；读取 DI；设置 DO 输出；6058 设置 IO 方向；IO 极性翻转。
ND‑6080 计数专用命令
设置输入模式、门控、计数值、数字滤波、报警阈值、清除溢出标志。
看门狗特殊指令（工业安全核心）
~Addr2：设置主机看门狗：超时时间 (100ms‑25.5s)+ 故障安全输出值；
~Addr3：读取看门狗参数；
~**：【喂狗广播】上位机周期性发送，模块收到该指令判定主机存活；超时收不到，DO/AO 自动切预先设定安全输出，保障现场设备安全。
安装、初始化、接线
全新模块初始化流程
①DEFAULT 引脚短接 GND 上电，模块进入默认状态地址 00、9600；
②上位机使用 ND‑6520/6530，9600 波特；
③使用 NuDAM Administration 工具分配唯一 ID、波特率、校验；
④断开 DEFAULT‑GND；
⑤断电接入现有 RS‑485 总线，确认全网波特率校验一致。
接入已有网络步骤：必须先单机初始化完毕，再断电接入总线，避免地址冲突。
大量接线示例图纸：差分电压、单端电压、电流采集、RTD、热电偶、干 / 湿接点 DI、继电器 Form‑A/Form‑C 接线、隔离输入输出接线。
数据格式与校准
AI 数据输出格式选项：工程单位、满量程百分比、十六进制补码、欧姆（RTD 模块）。
校准流程：针对 ND‑6013/6017/6018 AI 模块、ND‑6021/6024 AO 模块，不同固件版本校准命令有差异；热电偶模块包含 CJC 冷端偏移校准。
配套软件 NuDAM Administration 工具
Windows 平台配置调试工具；
功能：扫描总线上全部模块；串口参数设置；终端手动发送 ASCII 命令；图形化修改模块参数；监视 IO 状态；校准模拟模块；保存打印模块配置清单。
关键工程注意事项
RS‑485：DATA+/DATA‑极性不可接反；总线两端必须 120Ω 终端电阻；尽量少分支拓扑。
DEFAULT 引脚：仅配置阶段接地，正常运行必须断开；禁止接电源。
看门狗使用：工业安全项目务必启用主机看门狗，上位机定时发送~**喂狗，通讯断线设备自动进入安全输出，保护现场工艺。
继电器模块严格遵守触点额定参数，严禁超负载；Form‑C 上电默认 COM‑NC 接通。
模拟模块校准需要标准信号源，不同固件版本命令有差异。
模块支持 DIN 导轨安装；电源范围严格 + 10~+30VDC，反接会损坏硬件。
