ADLINK NEON‑2000‑ONO 系列 AI 智能相机
时间: 2026-08-18浏览次数：
ADLINK NEON‑2000‑ONO 系列 AI 智能相机
ADLINK NEON‑2000‑ONO 系列 AI 智能相机
产品概述与主要特性
核心计算单元：Jetson Orin Nano 4GB
CPU：6 核 Arm Cortex‑A78AE；
GPU：Ampere 架构，512 个 CUDA 核心，16 个 Tensor 核心，支持 AI 推理；
内存：4GB LPDDR5；板载 128GB SSD 本地存储；
操作系统：Ubuntu，禁止直接使用 NVIDIA 官方镜像刷写，必须使用凌华定制固件，更换系统需要联系厂商。
4 个细分型号传感器参数对比
型号 分辨率 帧率 快门类型 传感器 触发模式
NEON‑202B‑ONO 1600×1200(1.9M) 60fps 全局快门 e2v EV76C570 硬件触发、软件触发、自由运行
NEON‑203B‑ONO 1920×1080(2M) 30fps 卷帘快门 Onsemi MT9P031 软件触发、自由运行
NEON‑201A‑ONO 1920×1200(2M) 60fps 全局快门 Onsemi AR0234 硬件触发、软件触发、自由运行
NEON‑202A‑ONO 3840×2160(8M) 30fps 卷帘快门 Sony IMX334 软件触发、自由运行
图像采集软件：B 型号使用 Basler Pylon；A 型号使用 V4L2 + GStreamer。
功耗与环境条件
整机功耗：＜40W；
工作温度：B 系列 0~45℃；A 系列 0~55℃（均需要 0.6 m/s 气流，10W 工况）；存储‑20~70℃；
湿度 40‑75% 无凝露；
抗振动 5Grms（三轴 5‑500Hz）；抗冲击 30G；ESD 接触 ±4kV，空气 ±8kV；
认证：CE/FCC A 类、UL/cB 安全认证。
机械参数
外形尺寸：123.3 × 77.5 × 66.81 mm；重量＜700g（不含镜头）；
镜头接口：C‑mount；光源安装螺纹 M60×1.5mm；
M4 安装孔位，支持正面 / 背面两种壁挂固定。
整机接口定义
整机分为底部 IO、顶部 IO、前端镜头面三个区域。

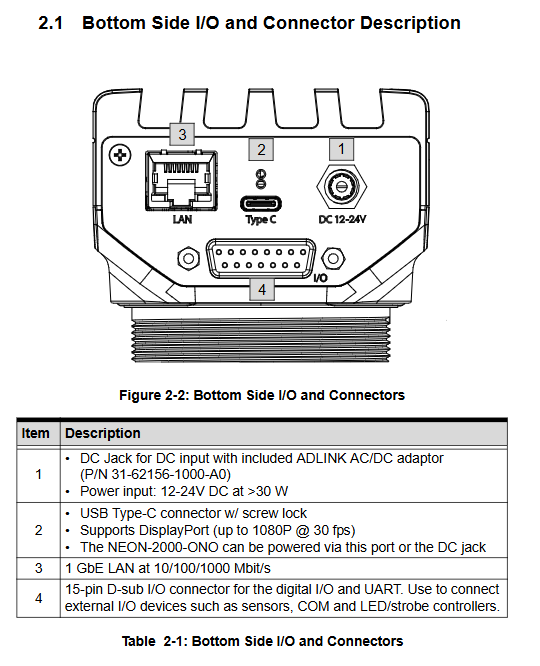

2.1 底部面板（对外工作接口）
DC‑Jack 电源口：12‑24VDC 直流输入，功率＞30W；使用凌华专用适配器 31‑62156‑1000‑A0。
带锁扣 USB‑C：
供电（20V PD）；
USB3.2 Gen1（5Gbps）；
DP Alt‑Mode 视频输出，最大 1080P@30fps；
注意：如果由 DC‑Jack 供电，Type‑C 向外输出功率最大仅 3W，不能驱动大功率外设。
GbE 千兆以太网口：10/100/1000Mbps，用于网络通信。
15 针 D‑Sub I/O 接口（DB15）：数字 IO、串口 UART，非隔离。
引脚 功能说明
1 UART‑TX
9 UART‑RX
7 UART‑GND
11 DI0 / 外部触发输入（可编程，硬件拍照触发）
3 DO0 / 频闪灯 Strobe 输出（可编程，同步打光）
12‑14 DI1‑DI3
4‑6 DO1‑DO3
2,10 DI/O GND
DI 规格：输入 0‑30VDC，最大 10KHz；低电平＜0.8V，高电平 2‑5V；
DO 开集电极：最大灌电流 100mA。
2.2 顶部面板（调试、状态指示灯、烧录接口）
LED 指示灯
Power：电源灯，通电绿色常亮；
Status：系统状态，启动过程橙色闪烁，启动完成常亮；
User：用户自定义 LED，可通过 API 控制。
Wafer 排线插座、Micro‑USB：仅用于系统恢复、固件烧录调试，正常运行不使用。
Wafer 包含 RECOVERY、系统复位、GND 引脚；刷固件需要短接 RECOVERY。
2.3 前面板
C‑mount 镜头座；图像传感器窗口；M60×1.5 外螺纹，用于外接环形光源 / 频闪光源。
原厂配套配件清单
配件型号 用途
30‑01284‑0030‑A0 带锁扣 Type‑C 对公线 1.8m
31‑62156‑1000‑A0 DC‑Jack 电源适配器 12V5A
92‑99090‑1010 USB‑C PD 适配器 / Hub
30‑01332‑0010‑A0 DB15‑DB37 3 米 IO 线缆
91‑14025‑1020 DIN‑37D‑01 IO 扩展端子板，DIN 导轨安装
92‑15731‑0010 8mm C‑mount 镜头 F1.4
快速上手安装与使用
4.1 机械安装
使用 M4 螺丝，支持相机正面或者背面固定安装；
安装 C‑mount 镜头；前面 M60 螺纹可直接锁紧工业光源。
4.2 IO 接线要点
DI/DO 为非隔离电路；DI 支持外部传感器输入；DO 最大 100mA；
DI0 复用硬件拍照触发输入；DO0 复用频闪输出，实现 “外部传感器触发拍照 + 同步点亮光源” 机器视觉典型时序。

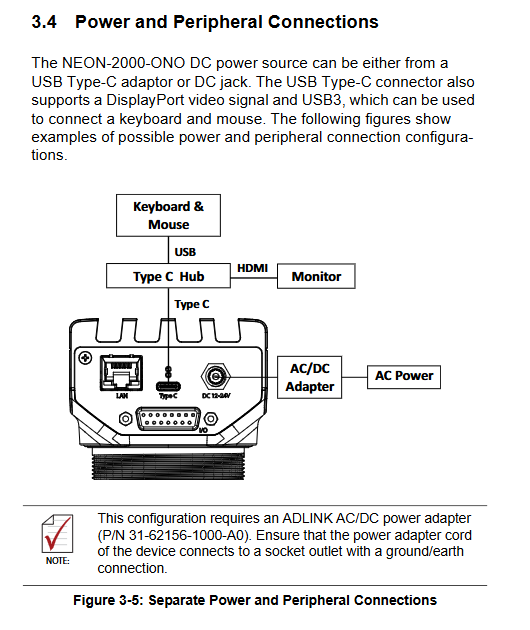

4.3 供电两种模式
DC‑Jack 供电（推荐工业现场）：12‑24V 直流，Type‑C 口只能输出 3W 给外设；
Type‑C PD 供电：同时供电、输出显示画面、接 USB 外设。
4.4 系统登录
默认账号：adlink
默认密码：adlink
4.5 图像采集与触发控制
示例代码存放路径：桌面Neon_Samples；最新样例可从 github 仓库下载。
A 系列相机使用 V4L2 控制接口，v4l2‑ctl命令行控制传感器参数：
bash
v4l2‑ctl --set‑ctrl=<ctrl>=<val>
v4l2‑ctl --all #查看全部参数
触发模式trigger_mode参数
0：关闭（自由运行）；
1：脉冲 PULSED（硬件 / 软件单次触发）；
2：自动软件连续触发；
3：自动外部硬件连续触发。
重要安全与操作警告
拆机、接线前必须完全断开电源；设备外壳工作会高温，避免直接触碰，冷却后再拆装。
必须使用凌华推荐电源适配器；DC‑Jack 供电时，Type‑C 口不能驱动大功率 USB 设备。
严禁刷 NVIDIA 官方 Jetson 镜像，只能使用凌华定制固件；如需重装系统联系技术支持。
内部有锂电池，更换错误型号存在爆炸风险，废弃电池合规回收。
设备建议安装在受限访问的工业机房，仅授权人员操作；供电插座必须可靠接地。
发生进水、跌落、电源线损坏，交由授权工程师维修，禁止自行拆解。
