ADLINK MXE‑5300 系列无风扇嵌入式计算机
时间: 2026-08-18浏览次数：
ADLINK MXE‑5300 系列无风扇嵌入式计算机
ADLINK MXE‑5300 系列无风扇嵌入式计算机
产品概述与规格
MXE‑5300 是凌华 Matrix E 系列无风扇工业平台，搭载 Intel 第二代酷睿 i7‑2710QE /i5‑2510E /i3‑2330E 处理器与 QM67 芯片组；采用全铝无风扇散热，支持‑20℃~70℃宽温（需工业 SSD/CFast），支持 Intel AMT7.0 远程管理，双 Mini‑PCIe 扩展槽，支持 WIFI/3G/GPS，适合工业严苛场景。
核心硬件规格
项目 参数
CPU MXE‑5301：i7‑2710QE；MXE‑5302：i5‑2510E；MXE‑5303：i3‑2330E
芯片组 Intel QM67
内存 双通道 DDR3‑1066 SO‑DIMM，最大 8GB
显示 DVI‑I 接口，同时输出 DVI‑D 数字 + VGA 模拟信号
网口 4 路千兆以太网（2 颗 Realtek 8111C、Intel 82574IT、Intel 82579LM）
串口 4×COM；COM1/COM2 可 BIOS 切换 RS232/422/485（可选 1.5kV 隔离）；COM3/COM4 固定 RS‑232
USB 4×USB2.0，2×USB3.0
DIO 4 路隔离 DI、4 路隔离 DO，隔离电压 1.5kV DC
存储 板载 SATA‑III（2.5 英寸 HDD/SSD）、前置 CFast II 插槽、后置 eSATA 外部存储口
扩展 2 个 Mini‑PCIe 插槽、USIM 卡槽，支持 3G/Wi‑Fi/GPS 模组；提供 GPS 模组 5V/3.3V 供电插座
音频 Realtek ALC269 HD 音频，麦克风输入、扬声器输出；PS/2 键鼠复合接口
电源 9‑32VDC 宽压直流输入；可选 160W AC‑DC 适配器
机械尺寸 230 (W) ×205 (D) ×75 (H) mm，整机重量 3.8kg；支持壁挂安装
环境指标 标准工作 0~50℃（机械硬盘）；宽温‑20~70℃（SSD/CFast）；存储‑40~85℃；振动：SSD 模式 5Grms，机械硬盘 0.5Grms；冲击 50G；EMC CE/FCC A 类
装箱清单
MXE‑5300 主机、壁挂支架、固定螺丝包、用户手册、DB62 转 DB9 串口 DIO 转接线。
系统硬件描述（面板 IO + 内部连接器）
1. 前面板接口

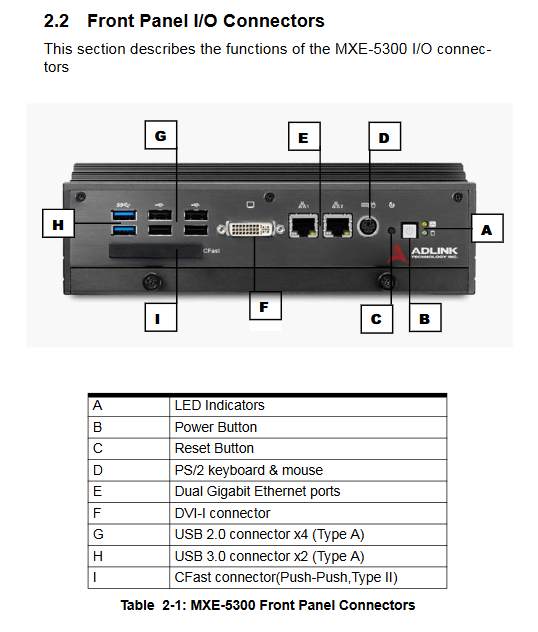

电源按键（非自锁，长按 5s 强制关机）、复位硬复位按键；状态 LED 指示灯；PS/2 键鼠口；2 个千兆网口；DVI‑I 视频；4×USB2.0；2×USB3.0；Type‑II 按压式 CFast 卡槽。
网口 LED：黄色为链路活动灯；绿 / 橙色为速率灯（10M 灭、100M 绿色、1000M 橙色）。
DVI‑I 同时兼容数字 DVI 和模拟 VGA，手册提供完整引脚定义。
注意：USB3.0 不支持通过 USB 光驱安装操作系统。
2. 后面板接口
DC 电源端子：3P 可插拔端子，V+、GND、V‑，输入 9‑32VDC；
另外 2 路千兆网口；eSATA 外部存储接口；音频麦克风 / 扬声器插孔；DB‑62P 复合接口（集成 4 路 COM、4DI+4DO 隔离数字 IO）；

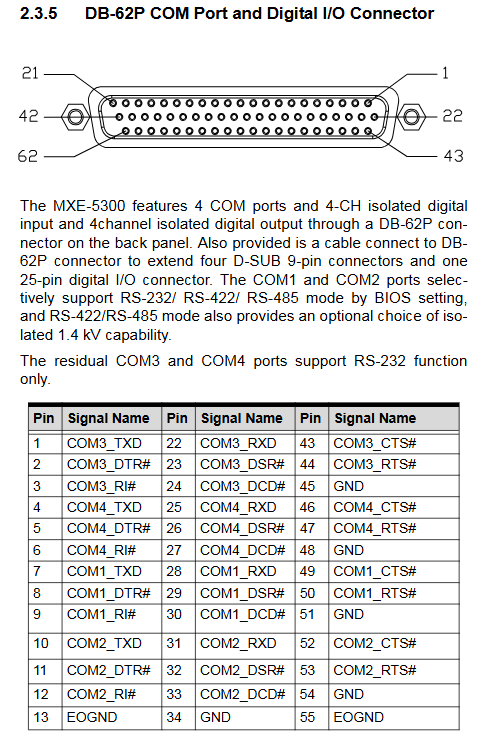

DB‑62P 需要配套转接线引出 4 个 DB9 串口和 DB25 DIO 口，手册完整提供 DB‑62P、DB9 串口、DB25‑DIO 引脚信号表，包含隔离 DIO 电气参数。
3. 主板板载内部连接器
CMOS 清除跳线 JP1：短接引脚可恢复 BIOS 出厂默认；JP2 为 ME RTC 寄存器清除跳线，仅建议返厂使用，用户操作会引发异常。
双 Mini‑PCIe 插槽，用于无线通信模块；USIM 卡座配合 3G 模组使用。
GPS 模块供电插座，提供 5V/3.3V，每路最大 1A。
SATA‑III 板载存储接口，用于 2.5 英寸硬盘。
快速上手安装操作
拆装硬件前必须断电，整机 CPU/PCH 热源位于左侧，散热片上方需要保留至少5cm 散热间隙。
2.5 英寸 SATA 硬盘 / SSD 安装：拧下底部手拧螺丝取下底盖，取出硬盘支架，固定 2.5 英寸盘，接 SATA 数据线与供电，复原整机。
内存安装：拆卸底盖，拆下内存屏蔽支架，插入 DDR3 SO‑DIMM 内存，扣紧卡扣，装回支架。
CFast 卡安装：打开前面板保护盖，按压式插拔 CFast 卡，可直接作为系统启动盘。
COM&DIO 接线：DB‑62P 接上配套转接线，分出 4 个 DB9 串口与 DIO DB25 接口。
直流电源接线：接 9‑32V 直流，严格确认正负极，锁紧端子螺丝，接错极性会烧毁设备。
壁挂安装：取下机器底部橡胶脚垫，使用配套 M4 螺丝固定壁挂支架，再将整机固定墙面。
驱动程序安装
适配 Windows XP、Windows7 系统；驱动介质为凌华 All‑in‑One DVD，其他系统需要联系厂商获取支持，必须按顺序安装：
芯片组驱动：QM67 芯片组，管理 PCIe、SATA、USB 总线；安装完成重启。
显卡驱动：Intel HD3000 核显。
网卡驱动：区分 Realtek RTL8111C 与 Intel 82574IT 两套控制器驱动。
音频驱动：Realtek ALC269 高保真音频。
看门狗 WDT 驱动：提供系统死机自动复位功能，提供 C/C++ 开发库。
BIOS 设置（AMI Aptio BIOS）
进入 BIOS 开机按 DEL；BIOS 分为 Main、Advanced、Chipset、Boot、Security、Exit 六大菜单。
Main 主菜单：查看 BIOS 版本，设置系统日期、时间。
Advanced 高级菜单（重点）
ACPI 设置：休眠开关、睡眠状态配置；
CPU 配置：EIST、Turbo 睿频、C‑States 电源管理、虚拟化 VT‑X、XD 防护；
板载设备配置：开启 / 关闭四路千兆网卡，开启 PXE 网络启动 ROM；
高级电源管理：断电恢复上电行为（开机 / 关机 / 恢复上次状态）、LAN 网络唤醒、RTC 定时唤醒、BIOS 看门狗；
SATA 配置：选择 IDE/AHCI 模式，管理 SATA、CFast、eSATA 端口热插拔；
Intel AT 防盗技术、AMT 远程管理配置；
USB 配置：传统 USB 支持、USB3.0 开关；
Super IO：配置 4 路串口，COM1/COM2 切换 RS232/422/485 模式，修改 IO 地址中断；
硬件监控：读取主板、CPU 温度、各路电压；
串口控制台重定向：COM 口远程控制台参数。
Chipset 芯片组菜单：VT‑d 虚拟化 IO，核显 DVMT/GTT 显存设置。
Boot 启动菜单：启动超时、NumLock、Quiet Boot、启动设备优先级设置。
Security 安全菜单：管理员密码、用户开机密码。
Exit 退出菜单：保存 / 放弃更改，恢复出厂默认，启动 EFI Shell。
若 BIOS 设置错误无法开机，使用主板 JP1 跳线清除 CMOS 恢复默认。
附录 A：看门狗 WDT 库函数
硬件看门狗，系统应用卡死超时自动硬件复位整机；C/C++ 接口函数：
InitWDT()初始化；SetWDT()设置超时时间（秒 / 分钟单位，1‑255）；StartWDT()启动；ResetWDT()喂狗；StopWDT()停止看门狗。项目需要导入WDT.h头文件与WDT.lib库。
安全说明
拆装设备务必断电，设备远离液体、潮湿，保证通风散热，使用规格内直流电源。
RTC 为锂纽扣电池，使用错误型号有爆炸风险，废弃电池合规回收。
电源损坏、液体进机、跌落损坏，必须交由凌华授权工程师维修，禁止自行拆解维修。
