ADLINK MXE‑310 系列坚固紧凑型边缘计算设备
时间: 2026-08-18浏览次数：
ADLINK MXE‑310 系列坚固紧凑型边缘计算设备
ADLINK MXE‑310 系列坚固紧凑型边缘计算设备

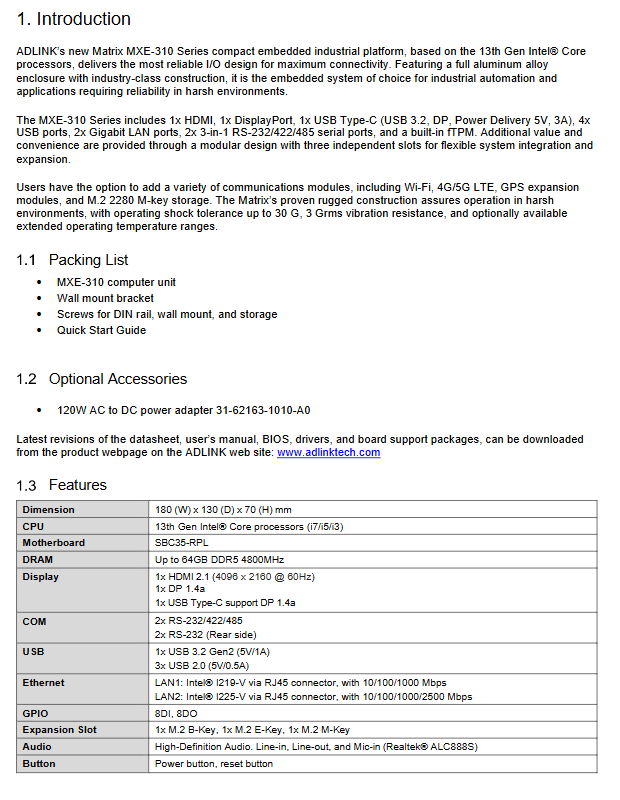

产品介绍
MXE‑310 是全铝合金外壳工业嵌入式平台，采用 Intel 第 13 代酷睿 i3/i5/i7 处理器，面向严苛工业环境，具备丰富原生 IO 与 3 个独立 M.2 扩展插槽，可扩展无线、蜂窝、存储模块。
1. 装箱清单
MXE‑310 主机、壁挂支架、DIN 导轨与存储固定螺丝、快速入门指南。
2. 选配件
120W AC‑DC 电源适配器（型号 31‑62163‑1010‑A0）；固件、驱动、BIOS 可从凌华官网下载。
3. 核心硬件特性
尺寸：180 (W)×130 (D)×70 (H) mm；
内存：双通道 DDR5 SO‑DIMM 4800MHz，最大 64GB；
显示：HDMI2.1、DP1.4a、USB‑C（支持 DP 输出、5V3A 供电）；
串口：4 路 COM 口，COM1/2 支持 RS232/422/485，COM3/4 仅 RS232；
网口：LAN1（Intel I219‑V 千兆）；LAN2（Intel I225‑V，2.5G 千兆）；
DIO：8 路 DI、8 路 DO；
扩展槽：M.2 M‑Key（NVMe 存储）、M.2 E‑Key（WiFi）、M.2 B‑Key（4G/5G 蜂窝，带 SIM 卡槽）；
音频：Realtek ALC888S，线路输入、输出、麦克风输入；
防护：抗冲击 30G，抗振动 3Grms，可选宽温版本；板载 fTPM2.0。
详细规格参数
1. 系统与 IO
CPU 分为 15W、28W 两个功耗档位；具备 1 路 SATA 6Gb/s 接口；USB 包含 2×USB3.2 Gen2、3×USB2.0。
2. 功耗
表格
CPU 档位 关机 系统空闲 CPU 满载 整机满载 推荐最小电源
15W 3.9W 14.5W 24.3W 31.3W 60W
28W 3.9W 15W 39.3W 46.6W 60W
备注：功耗仅用于电源规划，实际功耗取决于应用场景。
3. 环境条件
供电：12‑24V DC；
工作温度：‑20℃ ~ +60℃；存储温度‑40℃~85℃；
湿度：工作 10‑85% 无凝露；存储 10‑95% 无凝露；
4. 认证与操作系统
认证：CE/FCC B 类，CB、UL/cUL 安全认证；
支持系统：Windows10 IoT Enterprise LTSC21H2 64 位、Ubuntu22.04。
快速安装章节
M.2 模块安装：拆下顶部 4 颗螺丝，装入 M.2 模块，装回散热顶盖锁紧螺丝。
壁挂安装：使用配套 M4 螺丝固定壁挂支架；散热提示：CPU/PCH 位于设备左侧，设备下方需要至少 5cm 散热间隙。
DIN 导轨安装：选配 DIN 导轨，M4 螺丝固定；使用 DIN 导轨时机子抗振动降为 1G。
SATA SSD 安装：拆除顶盖，固定 SSD，连接 SATA 数据线与供电。
机械布局
板载连接器定义：M.2 M‑Key、eDP/LVDS、FM 板 FPC 接口、M.2 E‑Key、M.2 B‑Key、Nano‑SIM 卡槽、SATA 供电、SATA 数据接口。
提供多视角工程图纸：顶、前、右、左、后、底部视图，包含天线接口位置（ANT1‑ANT6），整机外形尺寸标注。
连接器与跳线
1. 面板 IO 接口
电源按键与 LED：非自锁按键；电源 LED 状态：开机常亮、挂起 / 休眠闪烁、关机熄灭。
网口 LED：LAN1 为千兆；LAN2 支持 2.5G，分别定义链路 / 活动灯、速率灯颜色与状态。
面板 3 个状态 LED：硬盘活动红灯、诊断灯（存储 / 内存故障）、用户自定义灯。
视频接口：DP1.4a，最大 4096×2160@60Hz，完整引脚定义。
USB 接口：支持 USB 启动；使用 USB 光驱重装系统建议冷启动。
DB9 串口：COM1/2 可在 BIOS 切换 RS232/422/485；COM3/4 固定 RS232；提供串口引脚信号表。
DC 电源接口：12‑24V 直流，接口尺寸定义。
DB26 DIO 接口：完整定义 8DI、8DO 每一路引脚。
2. 板载内部连接器
SATA 接口引脚定义；

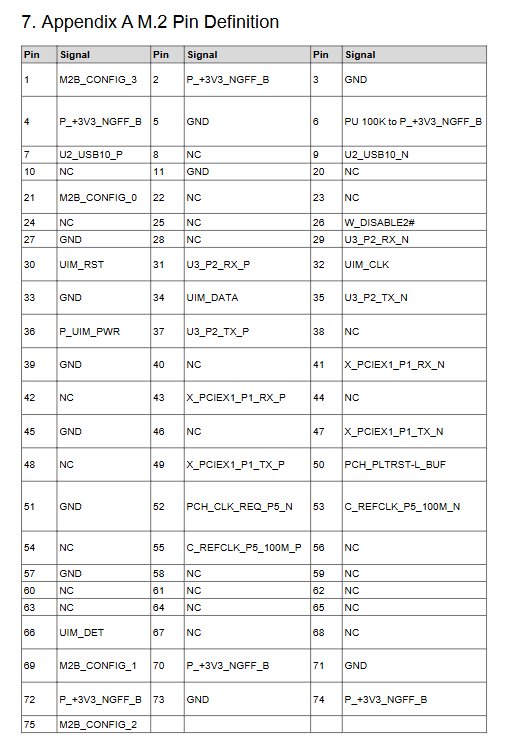

M.2 各 Key 规格：
M‑Key：2280，NVMe SSD，PCIe Gen3 x2；
E‑Key：2230，WiFi 模块；
B‑Key：3042，仅 USB 总线，用于蜂窝模组，搭配 Nano‑SIM 卡座；
AFM 扩展连接器：用于凌华定制功能板，引出 PCIe Gen4×4、USB3.0、SMBus、LPC；
RTC 电池插座：接 CR2032 3V 纽扣电池，用于系统时钟。
BIOS 设置（AMI EFI BIOS，按 Delete 进入设置界面）
BIOS 分为七大菜单：Main、Advanced、Chipset、Security、Boot、Save&Exit、MEBx
Main 菜单：设置系统日期、时间。
Advanced 高级菜单
CPU 配置：超线程、大小核启用、虚拟化 VT‑X、SpeedStep、C‑States 电源管理；
电源管理：ATX/AT 电源模式、断电复电后系统状态、RTC 定时唤醒、PCIe 唤醒；
串口重定向：串口控制台，波特率、校验位、流控等参数；
USB 配置：存储设备支持、超时参数；
TPM2.0 配置：启用安全设备、PCR 银行、TPM 清除、层级控制；
板载设备：设置 COM 口工作模式、开关网口；
BIOS 看门狗：支持秒 / 分钟模式看门狗；
网络栈：PXE 网络启动（IPv4/IPv6）。
Chipset 芯片组菜单：系统代理 SA 设置（内存、显卡、VT‑d），PCH IO、SATA/NVMe 控制器配置。
Security 安全菜单：管理员 / 用户密码、Secure Boot 安全启动、BIOS 锁。
Boot 启动菜单：启动超时、NumLock、快速启动、引导顺序设置。
Save&Exit：保存 / 放弃修改、恢复默认、调用 EFI Shell。
MEBx：Intel ME 密码、AMT 开关。
