ADLINK MXE‑210 系列 无风扇 X86 嵌入式工控机
ADLINK MXE‑210 系列 无风扇 X86 嵌入式工控机
产品介绍
产品定位
MXE‑210 系列紧凑型全铝无风扇工控机，分为 MXE‑211（Intel Atom X7‑E3950）、MXE‑212（Intel Atom X5‑E3930）。面向工业自动化、智能交通、楼宇管理、物联网场景；支持 SEMA 智能嵌入式管理，具备看门狗、硬件监控、远程管理；强抗振抗冲击。

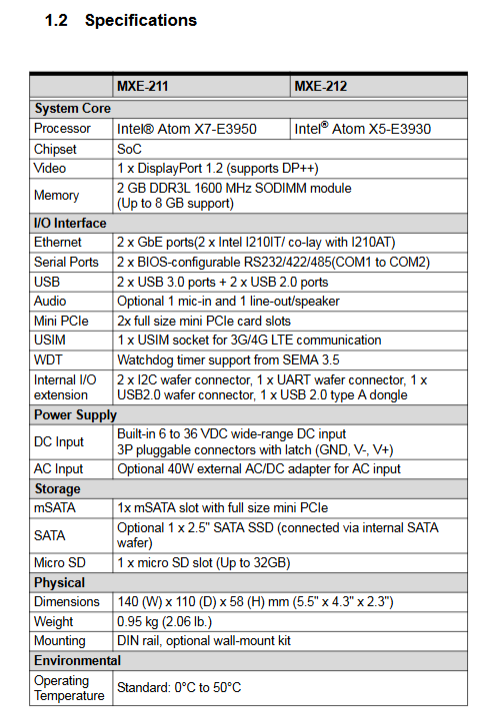

核心硬件特性
CPU：MXE‑211：X7‑E3950；MXE‑212：X5‑E3930
内存：单条 DDR3L‑1600 SO‑DIMM，最大 8GB，标配 2GB
显示：DP1.2，最高 4096×2160@60Hz，可转 HDMI/DVI/VGA
网络：2 路 Intel I210IT 千兆网口；支持 IEEE1588、PXE、WOL、巨帧
串口：2 路 DB‑9 串口，BIOS 可切换 RS232 / RS422 / RS485
USB：2×USB3.0 + 2×USB2.0 Type‑A
存储：mSATA；可选 2.5 寸 SATA SSD；microSD 卡（最大 32GB）
扩展：2 个全尺寸 Mini‑PCIe 插槽，一路带 USIM 卡槽，支持 WiFi / 蓝牙 / 3G/4G‑LTE/LoRa 模组
内部扩展排针：2 路 I2C、HSUART、内部 USB2.0；可选音频（MIC‑IN、Line‑out、扬声器）
供电：6‑36V DC 宽压直流输入，3P 可插拔端子；推荐 40W 电源
机械尺寸：140 (W) × 110 (D) × 58 (H) mm；整机重量 0.95kg；支持 DIN 导轨、壁挂安装
环境指标
标准版：0~+50℃；宽温版‑20~70℃；MXE‑212 可配散热套件实现‑40~85℃（需工业级 SSD）
存储‑40~85℃；40℃，95% 非凝露湿度
抗振动 5Grms；抗冲击 100G；ESD 接触 ±4KV，空气 ±8KV
认证 CE、FCC Class‑B、UL、CB
功耗参考：关机 3.6W；空闲 11.2W；CPU 满载 35.2W；整机全负载 25W
整机硬件框图
展示 Atom E3900 SoC 与内存、DP、双 I210 网口、USB、Realtek ALC269Q 音频、双 Mini‑PCIe、mSATA、SATA、microSD、SEMA BMC、TPM2.0、多路内部 UART/I2C 信号链路。
前面板 I/O 接口
接口 说明
电源按键 非自锁，长按 5 秒强制关机，带电源蓝色 LED
复位按键 硬件硬复位
指示灯 WDT 看门狗黄灯（运行闪烁，超时重启）；HDD 硬盘红灯读写闪烁；Standby 待机蓝灯；3 路用户自定义 GPIO 指示灯
DP1.2 视频输出，完整 DP 引脚定义
2× 千兆 RJ45 黄灯 Link‑Act；绿 / 黄灯指示速率 10/100/1000Mbps
2×DB9 COM COM1/COM2，BIOS 切换 RS232/422/485，完整 DB9 针脚定义
USB3.0×2，USB2.0×2 前置 A 型口
内部板载连接器（主板排针）
HSUART 排针：带 + 3.3V，RX/TX/RTS/CTS/GND；
USIM 卡槽：配合 Mini‑PCIe 4G 模组使用；
内部 USB2.0 排针；
两组 I2C 排针，带 3.3V/5V 电源；
Clear‑CMOS 跳线：短路引脚清除 BIOS，恢复出厂默认；
+5V GPS 天线供电排针；
内部 SATA 排针：用于外接 2.5 英寸 SSD；
扩展电源、扩展复位排针；
RTC 电池座；
可选扬声器、MIC / 耳机音频排针。
快速上手安装
所有拆装必须断电；拆机需要卸下底部 9 颗螺丝。
开箱清单：主机、DIN 导轨支架、螺丝包、快速入门指南；电源适配器、壁挂套件属于选配件。
模块安装步骤
Mini‑PCIe mSATA：斜插插槽下压，M2.5 螺丝固定；
Mini‑PCIe WiFi 模组：安装，接天线；

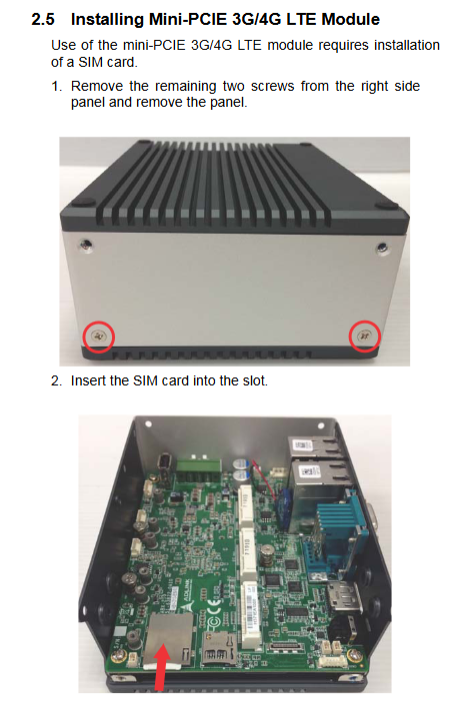

Mini‑PCIe 3G/4G‑LTE：先拆侧边盖板，插入 USIM SIM 卡，再安装模组；
DC 电源接线：端子 V+ / 机壳 GND / V‑；必须使用 LPS/SELV 安全电源，严禁接反正负极。
安装方式
DIN 导轨：使用 M4 螺丝把支架锁在机箱底部，挂接导轨；
壁挂：装配壁挂支架；重要限制：只能将设备前后侧面朝向左右，不能将面板朝上 / 朝下壁挂。
散热提示：CPU 发热器件集中在机箱左侧；设备上方预留≥5cm 通风间隙，保证散热。
驱动与应用软件安装（Windows IoT）
安装系统之后按顺序安装驱动，需要管理员权限：
芯片组驱动
显卡驱动
网卡 I210 驱动
USB3.0 驱动
I/O 外设驱动
SEMA 工具套件（看门狗 WDT、DI/O 驱动）
SEMA 工具核心能力
系统健康监控：CPU 温度、板卡温度、运行时长、输入电压、功耗；
硬件看门狗 WDT：软件卡死超时自动硬件复位；
用户可用 1KB Flash 存储；
上电看门狗；系统上电次数、启动次数统计。
驱动与 SEMA 安装包从凌华官网下载。
附录 A：AMI BIOS 完整设置
开机按DEL进入 BIOS；Advanced 菜单错误配置会导致不开机，可以使用主板 Clear‑CMOS 跳线恢复出厂。
菜单分组：
Main 主页面：BIOS 版本、序列号、制造日期、MAC 地址；系统总运行时长、上电次数、启动原因；系统日期时间。
Advanced 高级菜单
CPU 配置：核心启用数量、虚拟化 VT‑X、VT‑d、Turbo 睿频、温度保护阈值；
显卡配置：GTT、Aperture、DVMT 图形显存分配；
板载设备：COM1/COM2 串口模式（RS232/422/485）开关；双网口开关；Realtek 音频开关；串口控制台重定向 Console Redirection（COM1/COM2，波特率、流控、终端类型）；
电源管理：G3 断电恢复上电开机选项；RTC 定时唤醒；网卡 WOL 网络唤醒；
USB 配置：XHCI Hand‑off、USB 超时参数；
SATA 配置：mSATA、SATA 端口开关；
TPM2.0 安全芯片开关；
网络栈 UEFI PXE；
System Management（SEMA BMC）：查看 SEMA 固件版本；硬件温度、电压、功耗实时读数；看门狗标志位、上电看门狗开关；
Misc：操作系统选择；
网卡参数：网口闪烁定位、Wake‑on‑LAN 配置。
Security 安全菜单：管理员密码、用户开机密码、BIOS 锁、Secure‑Boot 安全启动开关。
Boot 启动菜单：NumLock、Quiet Boot、Fast‑Boot；调整启动设备优先级。
Save & Exit 保存退出：保存 / 放弃修改；加载出厂默认；支持 EFI Shell 启动。
安全说明
开盖维护必须完全断开直流电源，维修结束务必复原全部机箱盖板再上电。
设备运行外壳高温，停机等待冷却再触碰，防止烫伤。
内置 RTC 锂电池，更换错误型号会爆炸；废旧电池合规回收。
远离液体、潮湿；不能遮挡散热鳍片；使用认证 6‑36V 直流电源。
仅限受控工业机房，授权技术人员维护；进水、跌落、电源损坏必须返厂维修。
长期不使用，断开供电。
