ADLINK MXA‑312M 超紧凑型边缘 AI 计算机用户手册
ADLINK MXA‑312M 超紧凑型边缘 AI 计算机用户手册
产品介绍
产品定位
MXA‑312M 是超紧凑高性能边缘 AI 计算平台，采用联发科 Genio700/500（MT8390/MT8370）处理器，Arm 架构，面向下一代物联网，支持协议转换、双屏显示，工业宽温，支持 M.2 无线模组扩展。
核心功能特性
处理器：MTK Genio520/720，2×Cortex‑A78 + 6×Cortex‑A55，最高 2.2GHz；Mali‑G57 MC2 GPU，内置 NPU850 人工智能算力单元。
内存存储：LPDDR5‑4800，标配 8GB，最高可扩展 16GB；UFS3.1 2‑lane 高速存储。
接口资源
网络：2 路千兆 RJ45 以太网；
串口：2 路隔离 RS‑232 / RS‑485；
显示：HDMI2.0b（4K@60Hz）、HDMI（FHD@60Hz）双显示输出；
USB：1×USB3.1 Type‑A、1×USB2.0 Type‑A；
扩展插槽：M.2 2230 E‑Key（Wi‑Fi + 蓝牙）；M.2 3042 B‑Key（USB2.0，用于 4G/LTE，需要选配 AFM 扩展板套件）；预留 USB2.0、I2C、UART、GPIO、SPI 给 AFM 扩展板使用。
环境参数
标准版工作温度：‑20℃ ~ +60℃；选配外置散热片可实现‑20℃ ~ +70℃宽温；
最大工作海拔 5000 米，电源需要满足 LPS、SELV 安全电路。
包装清单
主机 MXA‑312M；
M.2 固定 M3 盘头螺丝 3 颗；
DC 电源端子接头；
注意：12V/60W 电源适配器属于选购配件，不在标配内。
可选配件
配件料号 配件说明
31‑62156‑0000‑A0 12V/60W 电源适配器
91‑44A03‑0010 AFM 扩展套件（RS232&RS485）
91‑44A03‑1010 AFM 扩展套件（LTE 蜂窝）
32‑60091‑0000‑A0 宽温用外置散热片
DC 供电要求
输入：12VDC，3.65A；
必须使用 IEC/UL 认证电源；接电前确认电压、极性，接反会造成设备永久损坏。

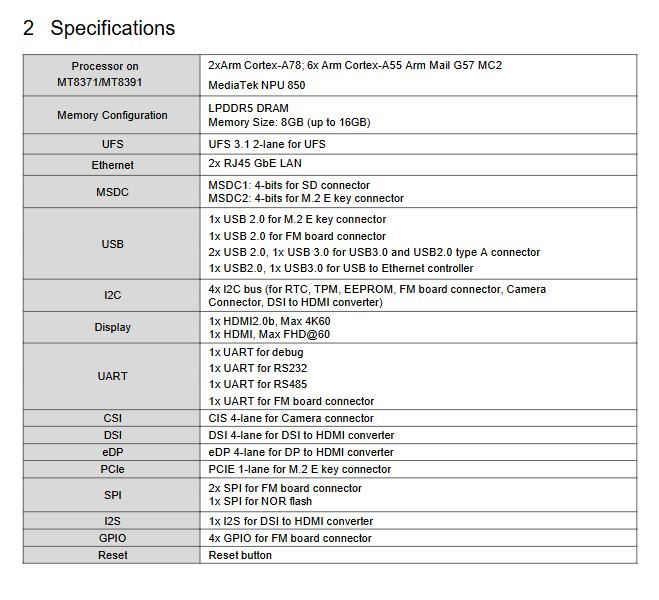

硬件规格 Specifications
完整硬件资源汇总：
处理器子系统：MT8371/MT8391，8 核 CPU、Mali‑G57 GPU、NPU850；LPDDR5；UFS3.1。
网络：两路千兆以太网 PHY。
存储外设：SD 卡槽、M.2 E‑Key；NOR Flash；RTC、TPM 安全芯片。
USB：多路 USB2.0/USB3，分别供给外接 A 型口、M.2 E‑Key、AFM 扩展板。
显示：两路 HDMI 输出，由 DSI/eDP 转 HDMI 芯片驱动。
通信总线：多路 I2C、SPI、I2S；多路 UART（调试串口、RS232、RS485、AFM 扩展）；CSI 摄像头接口。
控制资源：GPIO、复位按键、LED 指示灯。
机械布局与硬件框图
功能框图
展示 MTK 主控芯片与电源、内存、UFS、网口、USB、HDMI 转换芯片、摄像头、M.2 插槽、AFM 扩展板、RS232/485 串口、TPM/RTC 芯片完整信号链路。
尺寸（单位 mm）
整机外形：长 115 × 宽 85 × 高 35。提供顶视图、前视图、侧视图工程图纸。
接口布局
前面板：PWR 电源灯、RST 复位按键、WIFI 指示灯；双网口 LAN1/LAN2；USB3.1、USB2.0；HDMI1、HDMI2；2 个 SMA 天线座、接地螺丝。
后面板：12V DC 电源端子；RS485、RS232 接线端子；microSD 卡槽。
I/O 接口对照表
标识 接口名称
A PWR 电源 LED
B RST 复位按键
C WIFI 状态 LED
G/H LAN2 / LAN1 千兆网口 RJ45
I USB3.1 Type‑A
J USB2.0 Type‑A
D 双 HDMI 视频输出
F/K 天线 SMA 接口
E 接地螺丝
L 12V DC 电源输入端子
M microSD 卡插槽
N RS232/RS485 接线端子
连接器引脚定义与跳线
FM（AFM）扩展板 50Pin 连接器
包含多路 3.3V/5V/1.8V 电源、GND；UART（RTS/CTS/RXD/TXD）；I2C_SDA/SCL；多路 GPIO；SPI（MOSI/MISO/CLK/CS）；多组 USB 差分信号；模块复位、WWAN 复位、WWAN 状态 LED 信号，用于外接串口、4G‑LTE 扩展板。

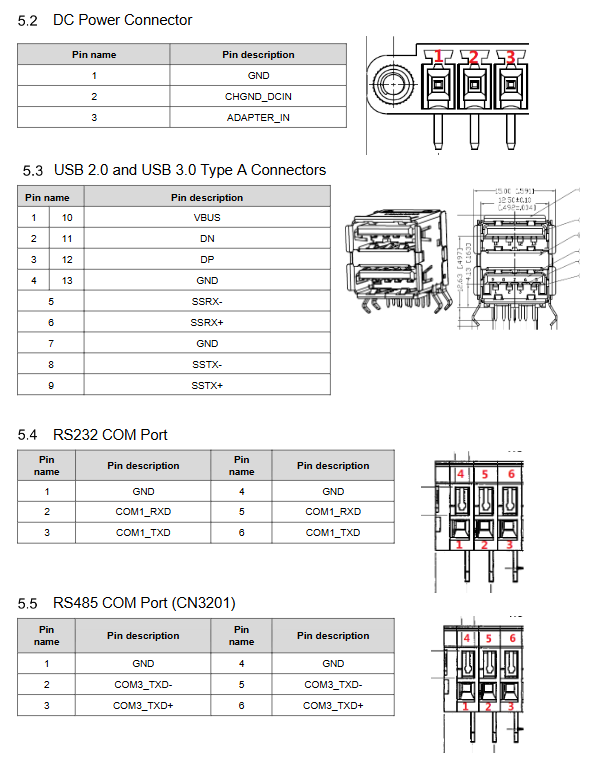

DC 电源端子
引脚 1：GND；引脚 2：CHGND_DCIN；引脚 3：ADAPTER_IN 电源输入。
USB Type‑A：标准 USB2.0 与 USB3.0 信号定义（VBUS、D‑、D+、GND；超高速差分收发）。
RS232 串口端子：GND、COM1_RXD、COM1_TXD。
RS485 串口端子：GND、COM3_TXD‑、COM3_TXD+。
调试排针 Debug Header：GND、UART0_TXD、UART0_RXD，用于系统串口调试。
安全说明 Safety Instructions
运行环境：标准‑20℃~60℃，加装散热片可达‑20~70℃；建议部署在受控 IT 机房，仅限持证运维人员访问。
拆装设备必须断电，维修完成后把全部机箱盖板复原再上电。
防护要求：远离液体、高温潮湿环境；不要遮挡通风；电源必须接地；长期闲置断开电源。
机身高温警告：运行后外壳温度高，冷却后再触碰，防止烫伤。
内置锂电池：更换错误型号电池会发生爆炸，废旧锂电池合规回收。
故障处理：电源损坏、进水、受潮、跌落损坏，必须交由授权工程师维修，禁止自行拆机维修。
设备不属于家用 / 公共场所面向普通用户的设备，仅限工业受控环境使用。
安全章节同时提供完整法语版本安全警示。
