ADLINK MXA-200 工业物联网能源网关
时间: 2026-08-17浏览次数：
ADLINK MXA-200 工业物联网能源网关
ADLINK MXA-200 工业物联网能源网关
产品介绍
1.1 产品定位
MXA-200 是工业级能源 IoT 网关，核心作用是多协议以太网 / 串口数据转换、设备联网、云端数据上传；适用场景：能耗监测、充电桩管控、新能源发电监控、智能制造。
采用 NXP i.MX8M Plus 四核平台，宽温无风扇工业设计，支持扩展 Wi‑Fi/4G/5G 无线模组，面向需要海量数据采集、云端业务、视频监控的行业集成商。
1.2 核心硬件特性
处理器：NXP i.MX8M Plus 4×Cortex‑A53 1.8GHz，集成 M7 协处理器
存储：2/4GB LPDDR4 内存、32/64GB eMMC 本地存储，带 microSD 扩展槽、TPM2.0 安全芯片、RTC 时钟（月误差≤180 秒）、硬件看门狗
I/O 接口
网口：2 路千兆 RJ45 以太网（LAN1 默认 DHCP，LAN2 静态 192.168.50.2）
串口：2 路隔离型 4 线 RS‑232/422/485（COM1/COM2 出厂默认 RS485，9600,N,8,1）
USB：2 路 USB3.0 Type‑A；1 路 Micro USB 调试口
显示：HDMI 视频输出
扩展插槽：M.2 E‑Key（Wi‑Fi / 蓝牙）、M.2 B‑Key（4G/5G LTE）
无线天线：6 路 SMA 天线接口（ANT1~ANT6）、microSIM 卡槽（蜂窝模组专用）
机械与环境
尺寸：110.90 (L)×40 (W)×131.40 (H) mm，全金属无风扇机身
安装方式：标配 DIN 导轨安装套件、壁挂安装套件
供电：12~24V 直流输入，最小电流 2.5A（24V）~5A（12V）
温湿度：工作 - 20℃~70℃，存储 - 25℃~80℃；40℃下 95% 非凝露湿度
抗振抗冲击：符合 IEC 工业振动 / 冲击标准，X/Y/Z 三轴测试
认证：CE、UKCA、RCM、KC、FCC；工业 EMC、安规 UL/CSA/IEC 62368‑1、61010 系列认证
1.3 包装清单与可选配件
出厂标配：MXA‑200 主机、DIN 导轨固定件（2 颗平头螺丝）、壁挂支架（4 颗盘头螺丝）、快速入门指南
选购配件：24V/90W 电源适配器（料号 31‑62187‑1000‑A0）
1.4 I/O 接口全定义
正面接口（供电、网口、USB、按键、天线）
A：DC 电源端子（V+、GND、V‑）；F：接地螺丝；B：双 USB3.0
C/D：双千兆网口；E：功能复位按键（长按恢复出厂）
G/H/I：ANT1/2/3 天线座；指示灯：PWR 电源灯、WLAN 无线局域网灯、WWAN 蜂窝灯、PGM 固件烧录灯
侧面接口（串口、HDMI、SIM/SD、剩余天线）
J：Micro USB 调试；K：HDMI；L/M：COM1/COM2 5 针串口端子
N：microSD+SIM 复合插槽；O/P/Q：ANT4/5/6 天线座
串口针脚定义（单 5pin 端子，兼容 3 种模式）
RS232：1=CTS、2=RX、3=TX、4=RTS、5=GND
RS422：1=TXD‑、2=TXD+、3=RXD+、4=RXD‑、5=GND
RS485：1=DATA‑、2=DATA+、5=GND（3/4 空置）
功能按键恢复出厂默认参数
登录账号：root，密码：adlink
LAN1 自动获取 IP，LAN2 固定 192.168.50.2；串口统一 RS485 9600；清空 Wi‑Fi / 蜂窝网络配置

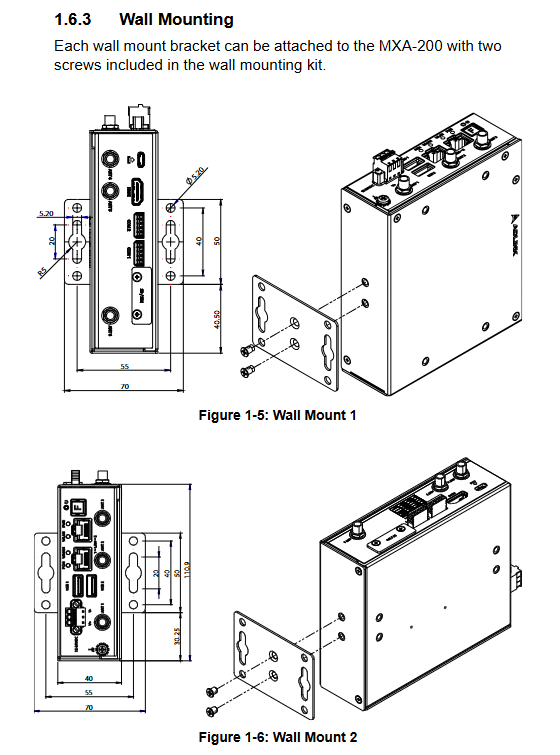

1.5 机械图纸
文档提供完整三视图、尺寸标注、DIN 导轨两种安装方案、壁挂三种安装方案，含螺丝扭矩、开孔尺寸、支架装配示意图。
1.6 硬件功能框图
展示 i.MX8M Plus 主控与电源、网口 PHY、串口收发器、USB Hub、M.2 扩展、TPM、RTC、HDMI、天线射频的完整信号链路。
快速上手（开箱与上电）
开箱检查：检查外包装破损，缺失配件联系经销商；退货需提前获取厂商授权，保留包装物料。
直流电源接线步骤
断电状态下，12~24V 电源正负极接入端子 V+/V‑；端子需一字螺丝刀按压橙色卡扣拆装线材，线材规格 16~24AWG 铜芯线。
通电后绿色 PWR 灯常亮代表供电正常；仅使用 UL/IEC 认证 LPS/SELV 安全电源，最高工作海拔 5000 米。
关机方式：直接切断直流电源，禁止热插拔端子。
附录 A Debian Linux 操作系统配置（系统操作核心）
设备预装 Debian Linux，面向二次开发集成商，覆盖硬件调试、网络、串口、无线模组配置：
A.1 硬件基础部署
LAN2（静态 192.168.50.2）用于本地 SSH 调试，LAN1 接外网；接入 12~24V 直流自动开机。

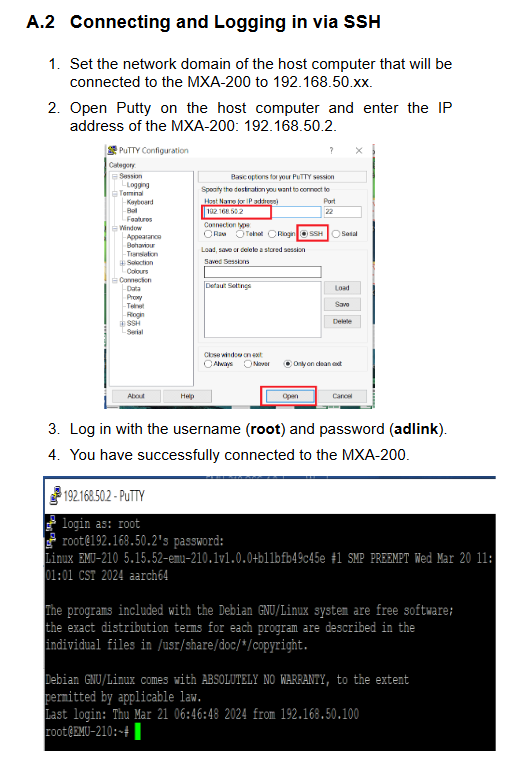

A.2 SSH 远程登录（最常用调试方式）
PC 网段设置为 192.168.50.xx，Putty 选择 SSH，地址 192.168.50.2，端口 22
账号 root，密码 adlink；登录后获得 aarch64 Debian 终端
A.3 LED 指示灯逻辑
PWR：上电常亮；WLAN：安装 Wi‑Fi 模组系统启动后点亮；WWAN：4G/5G 模组加载后点亮；PGM：SD 卡烧录固件时点亮。
A.4 串口模式切换命令
查询 COM1/2 模式：cat /sys/class/gpio_switch/com1Mode
切换协议：echo RS232/RS422/RS485 写入对应节点；串口设备节点：COM1=/dev/ttymxc2，COM2=/dev/ttymxc3
A.5 网口配置文件
LAN1 (eth0) 配置文件：/etc/systemd/network/10-eth.network.conf
LAN2 (eth1) 配置文件：/etc/systemd/network/11-eth1.network.conf，使用 vi 编辑器修改
A.6 4G/5G 蜂窝模组配置（nmcli 工具）
完整流程：查看网卡状态→新建蜂窝连接→激活连接→查看 wwan0 网卡 IP→ping 外网测试→断开连接；支持 Quectel、Sierra、Telit 多款工业模组，需插入 microSIM 卡。
A.7 Wi‑Fi 无线配置
nmcli 命令直连 AP，格式nmcli dev wifi connect "SSID" password "密码"；成功生成 wlan0 无线网卡，可指定网卡 ping 公网 DNS 验证连通性。
附录 B 无线模组硬件拆装（Wi‑Fi/4G/5G）
三类模组拆装流程统一：拆 8 颗机箱螺丝开盖→拆除对应天线孔盖板→穿入 SMA 射频线、锁止螺母（扭矩 6~8kgf.cm）→安装 M.2 模组、固定铜柱（4~5kgf.cm）→射频线按对应走线图连接天线座→安装导热铝块（撕掉双面离型纸，扭矩 3.5~4kgf.cm）→复原顶盖。
文档分别提供三类模组专属射频布线示意图，区分不同厂商模组（Sierra EM7421、Quectel EM05‑G、Telit MV32‑W‑AD）的天线分配方案。
安全规范
通用安全要求
设备工作推荐环境 5~50℃，优先安装在符合国标机房；拆装前必须断电，恢复所有机箱盖板再上电。
防护要求：远离液体、高温、密闭无通风环境；供电回路必须接地；长期闲置断电。
危险警示：机身运行高温，冷却后再触碰；内置锂电池，错误型号替换有爆炸风险，废旧电池合规回收。
维修限制：仅授权工程师拆机维修，进水、跌落、线材损坏需返厂。
电气安装规范
电源端子线材紧固、机房访问权限管控（仅持证运维人员可操作），同时提供英法双语对照安全条款。
