ADLINK MVP-6200 系列无风扇可扩展工控机
时间: 2026-08-14浏览次数：
ADLINK MVP-6200 系列无风扇可扩展工控机
ADLINK MVP-6200 系列无风扇可扩展工控机
产品定位
12 代酷睿高性能可扩展无风扇工业主机，承接 MVP-6100 扩展架构，升级 12 代 Alder Lake 平台、DDR5、2.5G TSN 网、四路 4K 显示、9~32V 超宽压、三路 M.2 无线存储扩展，面向高端机器视觉、多轴运动控制、多采集工业网关、车载工控等需 PCI/PCIe 扩展的严苛场景；单侧集中 I/O、全被动鳍片散热、壁挂安装。

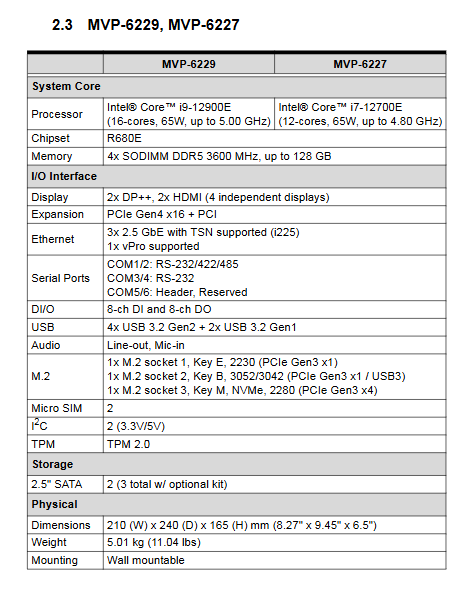

全系列型号与核心硬件区分
1. 处理器梯队（LGA1700 R680E 芯片组，全系支持 vPro AMT、TPM2.0）
型号后缀 CPU 规格 功耗 工作温度上限
9 i9-12900E 65W 高功耗 50℃
7 i7-12700E 65W 高功耗 50℃
7T i7-12700TE 35W 低功耗 60℃
5T i5-12500TE 35W 低功耗 60℃
65W 机型标准 0~50℃，工业 SSD 宽温 - 20~50℃；
35W T 系列标准 0~60℃，工业 SSD 宽温 - 20~60℃；
2. 两大扩展背板（核心尺寸差异）
MVP-6220（2 槽窄机箱）
背板：1×PCIe Gen4 x16 + 1× 标准 32bit PCI（ITE 桥接）；
机箱尺寸：210 (W)×240 (D)×165 (H) mm，整机 5.01kg；
MVP-6240（4 槽宽机箱）
背板：1×PCIe Gen4 x16 + 2×PCIe Gen3 x4 + 1×PCI；
机箱尺寸：210 (W)×240 (D)×206 (H) mm，整机 5.4kg；
扩展卡最大高度统一 111.28mm，长度随 SSD 厚度区分：≤9.5mm 硬盘最长 200mm，9.5~15mm 硬盘最长 195mm。
3. 内存与多通道存储
内存：4 路 DDR5 3600 SO-DIMM 插槽，整机最大 128GB，远超前代 32GB 上限；
三 M.2 分层扩展（全系标配）
M Key 2280：PCIe Gen3 x4 NVMe 高速固态；
B Key 3042/3052：5G 蜂窝模组，搭配双 Micro SIM 卡槽；
E Key 2230：WiFi 6 无线网卡；
SATA 存储：内置 2 路 2.5 寸 SATA 硬盘位，加装套件可拓展至 3 路 SATA；无 CFast 卡槽（对比 MVP-6100 删减）。
4. 单侧外部 I/O 接口（全系通用布局）
显示输出（4 路独立 4K，前代最大 3 屏）
2×DP++（4096×2304@60Hz）+ 2×HDMI2.0（3840×2160@60Hz），R680E 核显 UHD770 原生四显输出；
工业网络（3 路 2.5G i225 TSN 网卡，MVP-6100 仅千兆）
支持 IEEE1588 精确时钟、VLAN、巨帧、WOL 远程唤醒、PXE 无盘，网口双色灯区分 10/100M (绿)、1G、2.5G (橙)、链路闪烁；
USB 接口（6 路高速）
4×USB3.2 Gen2（10Gbps）+ 2×USB3.2 Gen1（5Gbps），单端口最高 1.6A 供电，适配工业相机直供；主板内置 1 路 USB2.0 插针；
串口（4 路 DB9，预留内置 COM5/6 插针）
COM1/2 BIOS 切换 RS232/422/485，COM3/4 固定 RS232，适配 PLC、变频器；
数字 IO（26Pin DB 接口）
8 路非隔离 DI（输入 2~5.25V 高电平）+8 路开漏 MOS DO，内置 200Ω 上拉，单通道最大 24mA，附带完整输入输出电路原理图；
无线天线（6 路 SMA，MVP-6100 无多天线）
ANT1~4 适配 5G 模组，ANT5~6 适配 WiFi；
音频：Mic-in、Line-out（TEMPO 92HD91 音频芯片）
控制与状态指示灯
按键：电源键（蓝色休眠闪烁灯）、硬件复位、外置远程开关机插针；
6 路状态灯：WD 看门狗黄、HD 硬盘橙、DG 故障绿、三路自定义可编程绿灯；
供电（9~32V 超宽直流，MVP-6100 仅 12~24V）
端子台 V+/V - 输入，适配车载、多电压工业现场，反接永久烧毁硬件；标配 280W 原厂 24V 适配器。
机械、环境与功耗参数
1. 安装方式
标配壁挂支架，支持背面 / 侧面两种支架安装，6 颗 M4 螺丝固定机箱支架，墙面可钥匙孔悬挂 + 螺纹锁紧；
2. 环境耐受
存储温度：-40℃~85℃（不含硬盘）；
湿度：40℃环境 95% 无凝露；
振动冲击：SSD 工况 5Grms 三轴、50G 半正弦 11ms 冲击；机械硬盘仅 0.5Grms；
ESD 防护：接触 ±4KV、空气 ±8KV；
3. 满载功耗（24V 测试）
顶配 i9 整机待机 3.7W、空载 59.4W、CPU 满载 101W、整机全负载 147W，统一推荐 280W 电源。
整机内部硬件结构
1. 主板正反面连接器布局
主板顶层：4 条 DDR5、LGA1700 CPU、M.2 NVMe、三路网口、视频输出、调试烧录接口；
主板底层：M.2 WiFi/5G、双 SIM、双 SATA、RTC 锂电池、4 针温控风扇、双 I2C 传感器、远程开关机、COM/DI/O 排线、背板供电、DB40 调试口；
2. 两款扩展背板图纸
2 槽背板：PCIe x16、PCI 插槽、SATA 信号 / 供电、内置 USB；

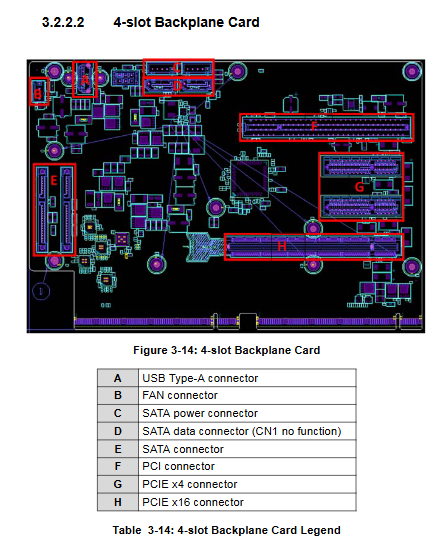

4 槽背板：PCIe x16 + 双 PCIe x4 + PCI，多路 SATA、风扇供电；
3. 整机总线功能框图
完整展示 R680E PCH 与 12 代 Alder Lake 处理器 DMI4 总线拓扑，清晰划分 PCIe 通道分配给扩展背板 / M.2、SATA 存储、LPC 挂载 TPM2.0/NCT6126 超级 IO、串口 DI/O、HDA 音频、风扇温控、9-32V 电源管理链路。
快速安装实操章节
标准装箱配件
主机、DC 电源端子、壁挂支架、全套固定螺丝；选配 280W 适配器、外置散热风扇、5G/WiFi M.2 模组；
硬件分步装配（带实拍图）
SSD：两种托架方案，支持 9.5mm/15mm 厚度 2.5 寸硬盘；
DDR5 内存：装配导热垫辅助散热；
M.2 无线：分别安装 WiFi、5G 模组并对接对应天线；
扩展卡：拆卸机箱盖板垂直插入 PCI/PCIe 卡并锁紧；
电源强制规范
上电前核对正负极，仅使用 LPS/SELV 认证工业电源，最高工作海拔 2000 米；
驱动获取
凌华官网 MVP-6200 产品页下载全套驱动：芯片组、UHD 核显、2.5G 网卡、音频、DI/O、Intel AMT 远程管理驱动。
附录 B：完整 BIOS 设置手册
开机按 DEL 进入 BIOS，F7 调出一次性启动菜单，七大设置页面：
Main 主页：BIOS 版本、CPU / 内存硬件信息、系统时间日期；
Advanced 高级（核心配置）
CPU：大小核开关、超线程、VT 虚拟化、SpeedStep/Shift、TCC 温度保护；
电源管理：断电上电状态、RTC 定时开机、PCIe 网口唤醒；
串口重定向、USB 全局开关、TPM2.0 加密；
板载外设：串口 RS232/485 模式切换、三路 2.5G 网口启停；
硬件监控：风扇三模式调速（手动 / 自动 / SMART 四段温控）、电压温度实时读取；
硬件看门狗、UEFI 网络栈、Intel AMT vPro 远程管理；
Chipset 芯片组：内存时序、核显显存分配、SATA/NVMe/VMD 磁盘阵列、背板 PCIe 速率配置；
Security 安全：管理员 / 开机密码、Secure 安全启动密钥管理；
Boot 启动：设备优先级、快速启动、数字锁；
Save&Exit：保存 / 放弃修改、恢复出厂、EFI Shell；
MEBx：Intel AMT 远程管理独立配置菜单；
附带 Clear CMOS 清跳线故障恢复操作。
开发工具附录（C/C++，Windows+DOS/Linux 双适配）
附录 C 硬件看门狗 WDT
用于程序卡死自动硬件重启：
Windows：全套 C API（初始化、设置秒 / 分超时、启停、喂狗）+ 示例源码；
DOS/Linux：底层 eSPI 寄存器直接操作 NCT6126 芯片源码；
附录 D 数字 DI/O 开发库
Windows 专用接口，支持单通道读取 DI 电平、输出 DO 开关量，适配流水线传感器、继电器控制开发。
安全规范
拆装内存 / 扩展卡 / 无线模组前必须完全断电，维修完成复原机箱盖板再上电；
机身大面积鳍片散热高温，停机冷却后再触碰，防止烫伤；
RTC 锂电池禁止使用不匹配型号，废旧锂电池按危废合规回收；
仅限受控工业机房使用，不适合家用、儿童活动区域；
禁止遮挡散热风道，远离液体、腐蚀、高湿环境；
电源端子仅适配铜导线，紧固扭矩 5.3 磅英寸，整机外壳必须可靠接地；
进水、摔损、线缆破损立即断电停机，仅授权工程师维修。
