ADLINK MVP-6100 系列可扩展无风扇工控机
时间: 2026-08-14浏览次数：
ADLINK MVP-6100 系列可扩展无风扇工控机
ADLINK MVP-6100 系列可扩展无风扇工控机
产品定位
高性能可扩展无风扇工业主机，搭载 8/9 代酷睿 / 至强处理器，区分 2 槽 / 4 槽扩展背板，面向机器视觉、多轴运动控制、工业检测、多采集网关等需要 PCI/PCIe 扩展卡的重度工控场景；无鳍片被动散热，单侧集中 I/O 便于现场维护。

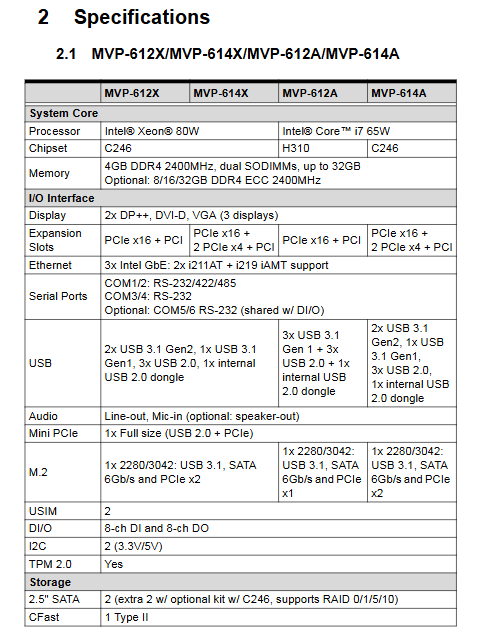

全系列型号与核心配置划分
1. 处理器梯队（LGA1151，H310/C246 双芯片组）
型号后缀 CPU 规格 功耗 芯片组差异
X Xeon 志强 80W 仅 C246，支持 ECC 内存、RAID、vPro AMT 远程管理
A i7 65W 65W C246，三屏输出、ECC 可选
1 i7 35W 35W H310 双屏 / C246 三屏
2 i5 35W 35W H310 双 / C246 三显
3 i3 35W 35W H310 双 / C246 三显
4 赛扬 35W 35W H310 双 / C246 三显
H310：最多 2 路独立显示，无 ECC、无 RAID；
C246：支持 3 屏输出、ECC 纠错内存、4 路 SATA RAID 0/1/5/10、Intel AMT 远程运维。
2. 扩展背板两大版本（核心区分 6120/6140）
MVP-6120（2 槽背板）：1×PCIe Gen3 x16 + 1× 标准 32bit PCI（ITE 桥接）；机箱宽度 165mm，整机 4.8kg；
MVP-6140（4 槽背板）：1×PCIe x16 + 2×PCIe x4 + 1×PCI；机箱宽度 206mm，整机 5.1kg；
扩展卡供电充足，适配图像采集卡、运动控制卡、数据采集卡。
3. 内存、存储体系
内存：2 路 DDR4 SO-DIMM，最高 32GB；C246 机型可选 ECC 纠错内存；
多存储拓展
前置 Type II CFast 高速存储卡（SATA 3Gbps，可做系统盘）；
内置 2 路标准 2.5 寸 SATA；C246 加装套件可拓展至 4 路 SATA，支持 RAID；
M.2 2280/3042 插槽（PCIe x1/x2 + SATA + USB3，高速固态 / 蜂窝模组）；
全尺寸 Mini PCIe 插槽，搭配双 Micro SIM 卡槽（4G 无线）。
4. 外部统一 I/O 面板（单侧集中布局）
显示输出：2×DP++、1×DVI-D、1×VGA；
DP 最高 4K@60Hz，DVI/VGA 最高 1080P；H310 双屏，C246 三屏独立显示；
网络：3 路千兆 Intel 网卡（2×I211AT + I219），支持 IEEE1588、TSN、VLAN、PXE、WOL，带速率 / 链路双色指示灯；
USB：
3×USB3.1 Gen2 + 3×USB3.1 Gen1（6 路外置）；主板内置 1 路 USB2.0 插针；
串口：4 路 DB9 COM；COM1/2 BIOS 切换 RS232/422/485，COM3/4 固定 RS232；预留 COM5/6 内置插针（复用 DI/O 资源）；

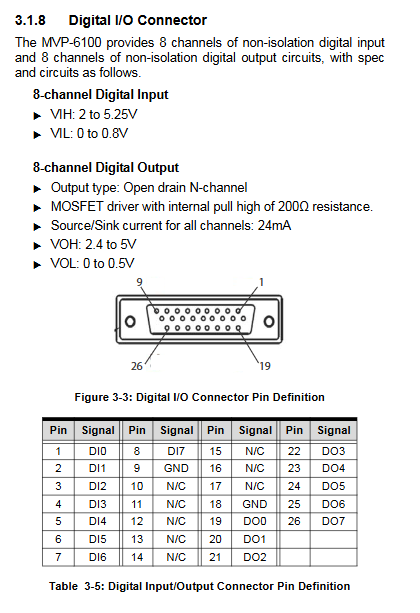

数字 IO（26Pin DB）：8 路非隔离 DI（2~5.25V 高电平）+8 路开漏 MOS DO（内置 200Ω 上拉，单通道 24mA），附带完整输入输出电路原理图；
音频 Mic-in、Line-out，可选喇叭输出；
控制与状态
电源键（蓝色休眠闪烁灯）、硬件复位键、外置远程开关机插针；
指示灯：WD 看门狗黄灯、HD 存储读写橙灯、DG 内存 / 故障绿灯、3 路用户自定义绿灯；
供电：12~24V 宽压直流端子台，反接烧毁硬件；可选 220W/280W 原厂适配器。
机械、环境与功耗参数
1. 尺寸重量
MVP-6120：165(W)×240(D)×210(H)mm，4.8kg；
MVP-6140：206 (W)×240 (D)×210 (H) mm，5.1kg；
安装方式：壁挂支架，支持钥匙孔免螺丝悬挂 + 螺丝固定两种方案。
2. 环境耐受
标准工作温：0~50℃；配工业 SSD 宽温 - 20~60℃；
存储温度：-40~85℃；40℃下 95% 无凝露；
振动冲击：SSD 工况 5Grms 三轴、50G 半正弦冲击；机械硬盘仅 0.3Grms；
ESD：接触 ±4KV、空气 ±8KV。
3. 满载功耗（24V 标准工况）
志强 80W 整机满载 144W，推荐 280W 电源；
i7 65W 满载 144W；i7 35W 满载 97W；i5 94W；i3 85W；赛扬 69W；
闲置仅 3.6~4W，低待机功耗。
整机硬件内部结构
1. 主板顶层 / 底层连接器
完整标注 CPU、双 DDR4、M.2、Mini PCIe、双 SIM、双 SATA、CFast、I2C 传感器、4 针温控风扇、RTC 锂电池、清 CMOS 跳线、远程开关机、COM/DI/O 排线、MXM 显卡 12V 辅助供电、调试 DB40 插针全部点位。
2. 两种扩展背板图纸
2 槽背板：PCIe x16、PCI 插槽、拓展 SATA、内置 USB、12V 辅助供电；
4 槽背板：PCIe x16 + 双 PCIe x4 + PCI，多路 SATA 与风扇供电；
3. 整机功能框图
完整展示 H310/C246 芯片组总线拓扑：DMI 处理器通道、PCIe 分配给背板扩展卡 / M.2、SATA 存储、LPC 挂载 TPM2.0 与 NCT6106 超级 IO、串口 / DI/O/GPIO、HDA 音频、风扇温控、12-24V 电源管理链路。
快速安装操作章节
开箱配件：主机、DC 电源端子、壁挂支架、全套固定螺丝；选配 220/280W 电源、外置散热风扇、4G 模组；
SSD / 内存装配：拆机底盖，抽出硬盘托架固定 2.5 寸 SSD，内存插槽粘贴导热垫后安装 DDR4；
背板扩展卡安装：拆卸机箱扩展盖板，垂直插入 PCI/PCIe 卡并锁止挡板；
壁挂安装：6 颗 M4 螺丝固定支架至机箱，墙面可使用钥匙孔快速悬挂或螺纹孔锁紧；
电源接线强制规范：严格区分 V+/V - 正负极，仅使用 UL/LPS 认证工业电源，最高工作海拔 2000m；
驱动获取：凌华官网产品页下载芯片组、显卡、网卡、音频、ME、DI/O 全套 Windows 驱动。
附录 B：完整 BIOS 设置手册
开机按 DEL 进入 BIOS，F7 一键启动菜单，七大设置页面：
Main 主页：BIOS 版本、CPU / 内存硬件信息、系统时间日期；
Advanced 高级（核心配置）
CPU：超线程、VT 虚拟化、SpeedStep、温度 TCC 偏移；
电源管理：断电上电状态、RTC 定时开机、网口唤醒；
串口重定向、USB 存储开关、TPM2.0 安全配置；
板载外设：串口 RS232/485 模式切换、三路网口开关；
硬件监控：三档风扇调速（手动 / 自动 / SMART 四段温控）、电压温度实时读取；
硬件看门狗、NVMe、UEFI 网络栈、Intel AMT 远程管理；
Chipset 芯片组：内存时序、核显显存、SATA RAID 开关、M.2 通道、背板 PCIe 速率配置；
Security 安全：管理员 / 开机密码、Secure 安全启动密钥；
Boot 启动：启动设备优先级、快速启动、数字锁；
Save&Exit：保存 / 放弃修改、恢复出厂、EFI Shell；
MEBx：Intel vPro 远程管理专用菜单；
附带Clear CMOS 清跳线故障恢复操作。
开发工具附录（C/C++、DOS/Linux 双适配）
附录 C 硬件看门狗 WDT 开发库
用于程序卡死自动硬件重启：
Windows：Init/Set/Start/Reset/Stop 全套 API 函数 + 示例源码；支持秒 / 分钟双计时单位；
DOS/Linux：底层 LPC 寄存器操作源码，直接配置 NCT6106 芯片看门狗寄存器。
附录 D 数字 DI/O 开发库
Windows 专用 C 接口：单通道读取 DI 电平、设置 DO 输出，适配继电器、传感器、流水线开关量控制。
安全规范
拆机、加装扩展卡前必须完全断电，维修后复原机箱盖板；
整机鳍片散热面高温，停机冷却后触碰，避免烫伤；
RTC 锂电池禁止错型号替换，废旧电池合规回收；
使用场地仅限受控工业机房，不适合家用、儿童区域；
禁止遮挡散热风道，远离液体、腐蚀、高湿环境；
电源端子仅适配铜导线，整机外壳必须可靠接地；
进水、摔损、线缆破损立即断电，仅授权工程师维修。
