ADLINK MVP-5200 系列无风扇工控机
时间: 2026-08-14浏览次数：
ADLINK MVP-5200 系列无风扇工控机
ADLINK MVP-5200 系列无风扇工控机
产品定位与核心优势
MVP-5200 是凌华经济型单侧全接口无风扇工业嵌入式主机，延续 MXE/MXC 坚固工业架构，面向机器视觉、运动控制、工厂边缘网关、智能设备监控场景：
算力升级：搭载 12 代酷睿 Alder Lake LGA1700 处理器，R680E 芯片，DDR5 大内存，4 路独立 4K 显示；
工业网络：3 路 2.5G 英特尔 I225 网口，原生支持 TSN 时间敏感网络，适配工业实时通信；
无线拓展：三路 M.2 插槽 + 6 路外置天线，支持 WiFi/5G 模组，双 SIM 卡；
宽压供电：9~32V 超宽直流输入，适配车载、多电压工业现场；
无风扇密封散热：全鳍片被动散热，无粉尘、噪音干扰，大幅提升 MTBF；
单侧集中 I/O，现场拆装、维护便捷，标配壁挂安装。
全系列硬件规格区分
（一）处理器型号差异
机型 CPU 型号 核心 / 功耗
MVP-5209 i9-12900E 16 核，65W 高功耗
MVP-5207 i7-12700E 12 核，65W 高功耗
MVP-5207T i7-12700TE 12 核，35W 低功耗
MVP-5205T i5-12500TE 6 核，35W 低功耗
全系统一 R680E 芯片，支持 vPro/AMT 远程管理、TPM2.0 硬件加密。
（二）内存与存储
内存：4 条 DDR5 SO-DIMM 插槽，3600MHz，最大扩容至 128GB；
存储扩展（三路 M.2 + 双 SATA）
M.2 M Key 2280：PCIe3 x4 NVMe 高速固态；
M.2 B Key 3042/3052：4G/5G 蜂窝模组；
M.2 E Key 2230：WiFi6 无线网卡；
内置 2 路 SATA 6Gbps 硬盘位，支持 2.5 寸 SSD/HDD；
双 Micro SIM 卡槽，对应蜂窝模组切换运营商。
（三）外部 I/O 接口（整机单侧前置）
MVP-5200整机外观
显示输出（4 屏独立输出）
2×DP++（最高 4096×2304@60Hz）+ 2×HDMI2.0（4K@60Hz）；H310 竞品仅支持 2 屏，本系列原生四显，视觉设备优势明显。
工业网络
3×2.5G Intel I225 LAN，支持 TSN、IEEE1588 精确时钟、巨帧、WOL 远程唤醒、PXE 无盘启动；网口双色灯区分 10/100M (绿)、2.5G (橙)、链路闪烁状态。
USB
4×USB3.2 Gen2（高速 10Gbps）+ 2×USB3.2 Gen1；单口最大供电 1.6A，适合工业相机、传感器直供；主板内置一路 USB2.0 插针。
串口（4 路 DB9，预留 2 路内置 COM5/6）
COM1/2：BIOS 切换 RS232/422/485；COM3/4 固定 RS232，适配变频器、PLC 对接。

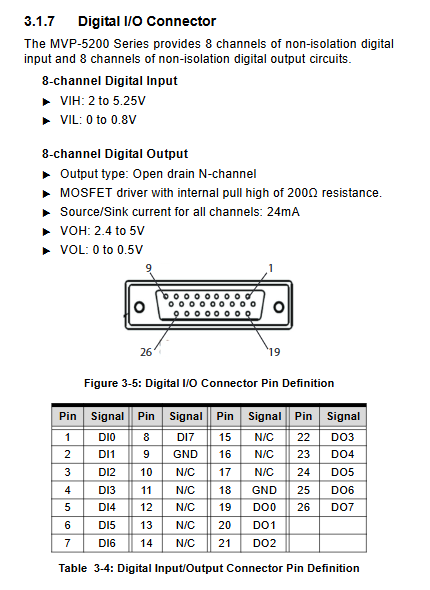

数字 IO（26Pin DB 接口）
8 路非隔离 DI（输入 2~5.25V）+8 路开漏 MOS DO（内置 200Ω 上拉，单通道最大 24mA），附带输入输出完整电路原理图。
无线天线
整机共 6 路 SMA 天线座：ANT1~4 适配 5G 模组，ANT5~6 适配 WiFi。
音频：Mic 输入、线路输出（TEMPO 92HD91 音频芯片）。
控制与指示灯
按键：电源键（蓝灯休眠闪烁）、硬件复位键、外置远程开关机插针；
状态灯：WD 看门狗黄灯、HD 硬盘读写橙灯、DG 内存 / 存储故障绿灯、3 路用户自定义可编程绿灯。

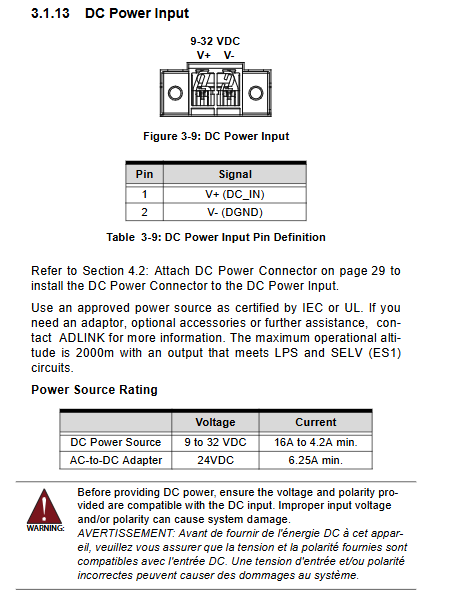

供电端子：9~32VDC 宽压直流，V+/V - 锁紧端子，反接会永久损坏硬件。
（四）机械、环境、功耗参数
尺寸重量：210 (W)×240 (D)×86 (H) mm，整机 4.9kg；仅支持壁挂安装，配套支架与螺丝。
温度区间
35W T 系列低功耗机型：标准 0~60℃，工业宽温 - 20~60℃（配工业 SSD）；
65W E 高功耗机型：标准 0~50℃，工业宽温 - 20~50℃；
存储温度：-40~85℃（不含存储介质）；
抗环境：40℃下 95% 无凝露；SSD 工况 5Grms 三轴振动、50G 冲击；ESD 接触 ±4KV、空气 ±8KV；
功耗参考（24V 满载，以 i9 顶配 MVP-5209 为例）
待机 3.7W、空载 59.4W、CPU 满载 101W、整机全负载 147W；标配 280W 原厂适配器。
整机硬件结构布局
1. 前置 / 侧板 I/O 布局
完整图纸标注所有接口分区：接地螺丝、DC 电源、双 DP、双 HDMI、6 路 USB、3 路网口、4 串口、DI/O、音频、6 天线、按键、状态灯，配套接口功能对照表。
2. 主板正反面全部内置连接器
主板顶层点位
主板底层点位
主板顶层（CPU / 内存 / 视频 / 网口）
CPU LGA1700 插槽、4 条 DDR5 内存槽、M.2 M NVMe 插槽、HDMI/DP 视频通道、三路 2.5G 网口、调试烧录接口。
主板底层（存储 / 无线 / 外设插针）
双 SATA 硬盘座、M.2 B（5G）、M.2 E（WiFi）、双 SIM 卡、RTC 锂电池、4 针温控风扇插针、远程开关机 / 复位排针、两路 I2C 传感器接口、COM5/6 扩展排线、DI/O 音频排线、MXM 显卡辅助 12V 供电、板对扩展板总线、DB40 调试口。
3. 整机功能框图
完整展示 R680E PCH 与 12 代 CPU 总线拓扑：DMI4 处理器总线、PCIe 通道分配给 M.2 / 网口、SATA 存储链路、LPC 挂载 TPM2.0 与 NCT6126D 超级 IO、eSPI 串口 / 数字 IO、HDA 音频、风扇温控、9-32V 电源管理链路。
快速安装操作章节
1. 开箱配件清单
标配：MVP-5200 主机、壁挂支架、全套固定螺丝、DC 电源端子；可选配件：280W 24V AC-DC 适配器、5G/WiFi M.2 模组、外置散热风扇。
2. 硬件分步装配（附带实拍图）
SSD 安装：拆卸底盖，抽出硬盘托架，M3 螺丝固定 2.5 寸 SSD 后回装；
DDR5 内存：粘贴导热垫，对准插槽卡紧 4 条 SO-DIMM；
WiFi/5G 模组：分别装入 E/B Key M.2 插槽，锁紧固定螺丝，对接 SMA 天线；
壁挂支架：拆卸底部脚垫，6 颗 M4 螺丝固定支架，墙面可用钥匙孔免挂孔或螺纹孔固定；
3. 电源接线规范
配套端子锁紧 V+/V-，严格区分正负极；电源需满足 LPS/SELV 安全标准，最高工作海拔 2000 米；
4. 驱动获取
Windows 驱动、开发库、示例程序均在凌华官网 MVP-5200 产品页下载，必备驱动：芯片组、核显、2.5G 网卡、音频、DI/O、AMT 管理驱动。
附录 B：完整 BIOS 设置手册
开机按 DEL 进入 BIOS，F7 调出一次性启动菜单，共 7 大设置页面：
Main 主页：BIOS 版本、CPU / 内存硬件信息、系统时间日期；
Advanced 高级（核心配置）
CPU 设置：大小核开关、超线程、VT 虚拟化、SpeedStep/Shift 温控、TCC 温度偏移；
电源管理：断电恢复上电、RTC 定时开机、PCIe 网口唤醒；
串口重定向、USB 设备开关、TPM2.0 安全配置；
板载外设：串口 RS232/485 模式切换、三路 2.5G 网口开关；
硬件监控：CPU / 主板温度、风扇三档调速（手动 / 自动 / SMART 四段温控）；
BIOS 硬件看门狗、UEFI 网络栈、网卡 UEFI 参数；
Chipset 芯片组：内存时序、核显显存分配、SATA/NVMe/VMD 磁盘阵列、安全锁；
Security 安全：管理员 / 开机密码、Secure 安全启动密钥管理；
Boot 启动：启动设备优先级、快速启动、数字锁开关；
Save&Exit：保存 / 放弃修改、恢复出厂、EFI Shell 启动；
MEBx：Intel AMT 远程管理开关与参数配置；
附带清 CMOS 操作指引，故障时短接跳线恢复默认 BIOS。
开发工具附录（C/DOS/Linux 双适配）
附录 C：看门狗 WDT 开发库
硬件看门狗用于程序卡死自动重启，提供两套开发方案：
Windows C/C++ API：初始化、设置秒 / 分超时、启动 / 喂狗 / 停止全套函数与头文件；
DOS/Linux 底层寄存器源码，直接操作 NCT6126D IO 寄存器配置看门狗。
附录 D：数字 DI/O 开发库
Windows 专用 C 接口函数，支持单通道读取 DI 电平、设置 DO 输出，适配继电器、传感器工业控制程序开发。
安全规范
拆机强制断电，维修必须复原机箱盖板再上电；
机身鳍片散热高温，停机冷却后触碰，存在烫伤风险；
内置 RTC 锂电池，错型号更换有爆炸风险，废旧锂电池合规回收；
使用环境限制：仅限受控工业机房，禁止家用、儿童活动场所；
禁止遮挡散热风道，远离液体、高湿、腐蚀环境；
电源端子仅适配铜导线，紧固扭矩 5.3 磅英寸，设备外壳必须接地；
故障处理：进水、摔损、线缆破损立即断电，仅授权工程师维修。
