ADLINK MVP-5100 系列无风扇工控机
时间: 2026-08-14浏览次数：
ADLINK MVP-5100 系列无风扇工控机
ADLINK MVP-5100 系列无风扇工控机
产品定位与核心特点
MVP-5100 是经济型单侧全接口无风扇嵌入式工控平台，继承 MXE/MXC 工业坚固架构，面向工业自动化、机器视觉、设备监控场景；整机无散热风扇，规避粉尘、噪音问题，大幅提升 MTBF 平均无故障时间。
处理器平台：8/9 代 LGA1151 酷睿 i3/i5/i7、赛扬处理器，可选 H310 基础芯片组或 C246 商用级芯片组；
核心优势：单侧集中 I/O 便于现场维护、多显示输出、3 路千兆网、多路串口 + 8DI/8DO、丰富本地存储扩展、宽压直流供电、壁挂安装；
适用场景：工厂运动控制、视觉检测、智能监控、物联网边缘采集。
全系列硬件规格区分
1. 处理器配置分型号
型号 CPU 规格 功耗
MVP-510A i7-9700E 8 核 65W
MVP-5101 i7-9700TE 8 核 35W
MVP-5102 Celeron G4900T 2 核 35W
MVP-5103 i5-9500TE 6 核 35W
MVP-5104 i3-9100TE 4 核 35W
统一配置：H310 标配，可选 C246（支持 vPro/AMT、RAID、更多 PCIe 带宽）；板载 TPM2.0 硬件加密。
2. 内存、存储
内存：2 路 DDR4 SO-DIMM，单条最大 16GB，整机上限 32GB，2400MHz；
存储扩展：
2 路内置 SATA 6Gbps 2.5 寸硬盘位（C246 支持 RAID）；
前置 Type II CFast 高速存储卡插槽；
M.2 B+M Key 2280（PCIe x1/SATA/USB，C246 可达 PCIe x2）；
全尺寸 Mini PCIe 插槽，配套 2 路 USIM 卡槽（4G/5G 无线模组）。
3. 外部 I/O 接口（整机前置单侧）
显示输出：2×DP++、1×DVI-D、1×VGA；
H310 芯片组：最多 2 屏独立输出；C246：3 屏独立输出；DP 最高 4096×2304@60Hz，DVI/VGA 最高 1080P；
网口：3 路千兆以太网（2×I211AT + I219），支持 IEEE1588 精确时钟、VLAN、巨帧、WOL、PXE；带链路 / 速率双色指示灯；
USB：前置 3×USB3.1、3×USB2.0；主板内置 1 路 USB2.0 插针；C246 机型 USB3.1 可跑 Gen2；
串口：4 路 DB9 COM；COM1/2 BIOS 切换 RS232/422/485，COM3/4 仅 RS232，可选扩展 COM5/6（复用 DI/O 资源）；完整 DB9 多模式引脚定义；
数字 IO：26Pin 接口，8 路非隔离 DI（2~5.25V 高电平）+8 路开漏 MOS DO（内置 200Ω 上拉，单通道 24mA），附带输入输出电路原理图；
音频：Mic-in、Line-out，可选喇叭输出；
控制按键：电源键（带蓝色指示灯）、复位键、外置远程电源开关插针；
指示灯：WD 看门狗黄灯、HD 存储橙灯、DG 诊断绿灯，对应硬件故障 / 读写状态；
供电：12~24V 宽压直流输入（±10% 公差），端子台 V+/V - 接线；标配 160W / 可选 220W 24V 直流适配器。
4. 机械与环境参数
尺寸重量：210 (W)×240 (D)×86 (H) mm，整机 4.1kg；仅支持壁挂安装；
环境耐受：
标准工作温：0~50℃（0.6m/s 气流）；宽温工业盘可达 - 20~60℃；
存储：-40~85℃；湿度 40℃下 95% 无凝露；
振动：SSD 机型 5Grms，机械硬盘 0.5Grms；冲击 100G 11ms；
ESD：接触 ±4KV，空气 ±8KV；
安规认证：UL/cUL、CCC、CB，EMC CE/FCC Class A。
5. 功耗参考（24V 满载测试）
赛扬机型满载约 69W；i3 满载 85W；i5 满载 94W；低功耗 i7 满载 97W；65W 高功耗 i7 满载 144W；
电源选型：全系列推荐 160W 适配器，高功耗 i7 需 220W。
整机硬件结构布局

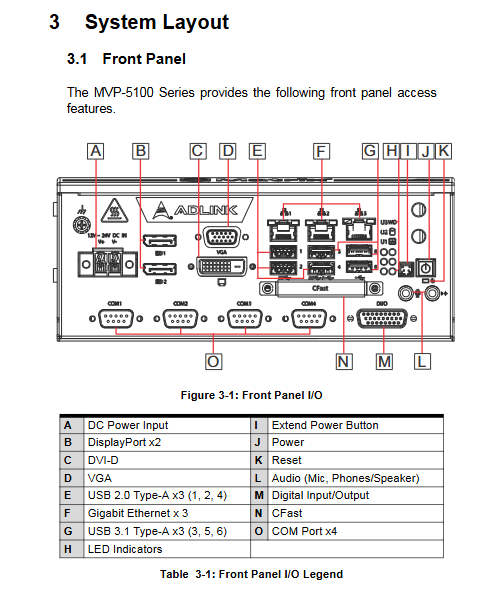

1. 前置面板 I/O 布局
图纸完整标注 DC 电源、双 DP、DVI、VGA、6 路 USB、3 网口、4 串口、DI/O、CFast、音频、电源 / 复位按键、三路状态 LED 位置，附带每个接口功能对照表。

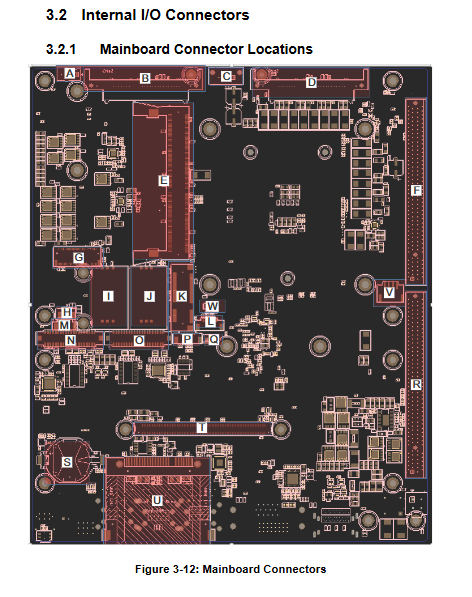

2. 主板内置插槽与插针
主板正反标注全部内部连接器，核心板载资源：
存储：双 SATA、M.2、Mini PCIe、CFast 背板接口；
外设：双 I2C 传感器插针、GPS 5V 供电、4 针温控风扇插针（12V PWM 调速）、RTC 锂电池座、Clear CMOS 清灰跳线；
扩展：远程开关机 / 复位插针、音频 / 串口 / DI/O 排线座、MXM 扩展卡 12V 辅助供电；
调试：内部 USB2.0、板对扩展板接口。
3. 整机功能框图
完整展示 CPU、H310/C246 芯片组总线拓扑：DMI 处理器总线、PCIe 分配给网口 / M.2/Mini PCIe、SATA 存储通道、LPC 连接 TPM/Super I/O（NCT6106D）、I2S 音频、GPIO 数字 IO、UART 串口、风扇温控链路。
快速安装操作（Getting Started）
DC 电源装配：使用配件包配套端子，锁死机箱固定螺丝，上电前严格核对正负极，反接会烧毁硬件；电源需满足 LPS/SELV 安全规范，最高工作海拔 2000m；
壁挂安装步骤：
用 6 颗 M4×6mm 螺丝将支架固定机箱；
墙面固定可选用支架 6 个螺纹孔或 4 个钥匙孔免螺丝挂孔；
安装要求 I/O 侧面朝外，不可倒扣、遮挡散热鳍片；
驱动安装：Windows 驱动从凌华官网产品页下载，必装驱动：芯片组、显卡、音频、网卡、Intel ME、DI/O 驱动。
附录核心功能手册
附录 B：BIOS 完整设置指南
开机按 DEL 进入 BIOS，F7 调出一次性启动菜单，六大菜单完整说明：
Main：基础硬件信息、系统时间日期；
Advanced（核心配置）：CPU 超线程 / 虚拟化、SpeedStep、电源唤醒、串口重定向、USB 存储、TPM2.0、AMT 远程管理、板载串口模式、硬件温控风扇（手动 / 自动 / SMART 四段调速）、看门狗、NVMe、网络栈；
Chipset：内存参数、核显显存分配、SATA / 音频 / M.2 通道配置；
Security：管理员 / 开机密码、安全启动 Secure Boot；
Boot：启动顺序、快速启动、数字锁开关；
Save&Exit：保存 / 放弃设置、恢复出厂、EFI Shell 启动；
附带清 CMOS 跳线操作：短接 3 秒恢复 BIOS 默认，解决启动故障。
附录 C：看门狗 WDT 开发库
硬件看门狗用于程序卡死自动重启，提供 Windows C/C++ API（初始化、设置秒 / 分超时、启停、喂狗函数）、DOS/LPC 底层寄存器操作源码，适配工业程序容错开发。
附录 D：DI/O 数字 IO 开发库
提供 Windows 读写 8 入 8 出通道 API 接口，支持工业传感器、继电器开关量控制开发。
安全规范
操作强制要求：拆装前完全断电，维修后复原机箱盖板；
环境限制：远离液体、高温高湿，禁止遮挡散热鳍；机身散热片高温，停机冷却后再触碰（烫伤警示）；
电池安全：内置 RTC 锂电池，型号错误更换存在爆炸风险，废旧电池按锂金属规范回收；
使用场地：仅限机房 / 受控工业区域，不适合家用、公共场所、儿童活动区域；
维修限制：仅授权工程师维修；进水、摔损、线缆破损立即断电停用；
接线标准：电源端子紧固规范，设备外壳必须接地。
包装与选配件
标准装箱：MVP-5100 主机、DC 电源端子、壁挂支架、全套螺丝包；
可选配件：160W/220W 24V AC-DC 电源适配器、外置温控风扇模组、无线 4G/5G Mini PCIe/M.2 模组。
