ADLINK MVP-3100 系列无风扇嵌入式整机
ADLINK MVP-3100 系列无风扇嵌入式整机
产品定位与核心概述
MVP-3100 系列是凌华高性价比无风扇工业嵌入式计算平台，继承 Matrix 产品线坚固工业设计，面向工业自动化场景（视觉检测、运动控制、设备监控），分两款形态：
MVP-3100：无扩展背板，基础 I/O 机型；
MVP-3120：搭载 2 槽背板，支持 PCIe x16+PCI 扩展卡，拓展能力更强。
无风扇核心优势：消除粉尘、噪音干扰，提升平均无故障工作时间 MTBF，适配严苛工业现场；支持 12/13/14 代英特尔酷睿处理器，DDR5 内存、多网口、丰富串口 / 数字 IO，适配边缘计算场景。
硬件规格参数（MVP-3100 vs MVP-3120）
1. 运算核心
处理器：12/13/14 代 Intel i3/i5/i7/i9，功耗 35W/65W；芯片组 H610E；内置 Intel UHD 770 核显。
内存：2×DDR5 SO-DIMM 插槽，最高 64GB DDR5 4800MHz。
存储：MVP-3100 搭载 2 路 SATA；MVP-3120 搭载 4 路 SATA；内置 M.2 双插槽：M Key 2280（NVMe PCIe3 x2）、A+E Key 2230（Wi-Fi / 蓝牙 PCIe3 x1）。
固件安全：板载 TPM2.0 安全加密芯片。
2. 操作系统支持
Windows 10 IoT、Windows 11 IoT、Ubuntu 22.04。
3. I/O 外部接口（两款机型通用）
显示：DP 1.4 + HDMI 1.4b 双显示输出；
USB：4×USB3.2 Gen1（5Gbps）、4×USB2.0（480Mbps）；
网口（4 路）：1×2.5G I226-V、2×1G I210-IT、1×1G I219-V；网口带速率 / 链路双色指示灯；
串口：COM1/2 支持 RS232/422/485（BIOS 切换）、COM3 仅 RS232，DB9 接口并附完整引脚定义；
数字 IO：8 路非隔离 DI + 8 路开漏 MOS 管 DO，附带输入输出电路原理图与引脚表；
音频：麦克风输入、线路输出（TEMPO 92HD91 音频芯片）；
无线：2 路 SMA 天线座，适配 2.4G/5G Wi-Fi 模块；
控制按键：电源键、复位键、外置远程电源按键接口；
电源输入：12~24V 宽压直流输入，额定电流 9.6A~19.2A，可选 24V/9.6A 230W 原厂适配器（件号 31-621A0-0010-A0）；
指示灯：看门狗 WD、硬盘存储 HD、诊断 DG、3 路用户自定义 LED，各灯状态含义完整说明。
4. MVP-3120 专属扩展背板
内置 2 槽背板：1×PCIe Gen4 x16 插槽、1×33MHz 32 位 5V PCI 插槽（通过 ITE IT8892E 桥接 PCIe x1）；背板额外引出 2 路 SATA、12V 扩展供电。
扩展卡尺寸限制：长度 201.90mm、高度 111.15mm、挡板厚度 18.74mm。

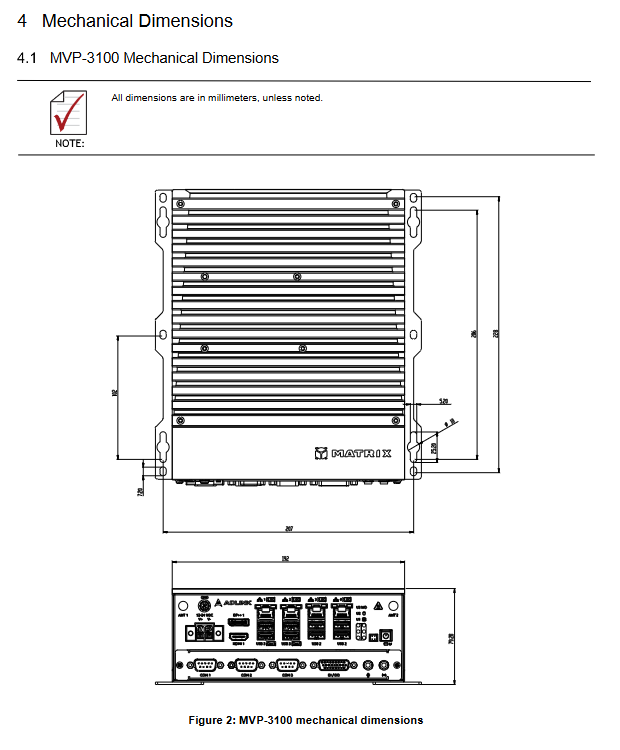

5. 机械尺寸与重量
型号 外形尺寸 (mm) 整机重量
MVP-3100 192×240×77.2 3.68KG
MVP-3120 192×240×156.2 4.52KG
安装方式：壁挂式，配套壁挂支架与螺丝套件。
6. 环境耐受规格
工作温度：35W CPU -20℃~60℃；65W CPU -20℃~50℃；
存储温度：-40℃~85℃；
湿度：40℃下 95% 无凝露；
振动 / 冲击（搭载 SSD）：3Grms 随机振动 5~500Hz 三轴；50G 半正弦冲击 11ms；
静电防护：接触 ±4KV、空气 ±8KV。
整机结构与板载内部接口
1. 整机框图
文档提供功能框图，完整展示 CPU、H610E 芯片组、内存、显示、网口、串口、数字 IO、M.2、SATA、TPM、Super I/O、音频、电源模块之间 PCIe/SATA/I2C/eSPI/USB 总线连接关系。
2. 外部 I/O 面板布局
背部面板分区标注天线、DC 电源、DP/HDMI、USB、网口、串口、DI/DO、音频、电源按键位置，配套对照表说明每个接口功能。
3. 主板正反面板载插槽
主板正面：CPU 插座、2 条 DDR5 内存槽、M.2 M Key 固态插槽、调试 Flash ROM；
主板背面：双 SATA 硬盘座、风扇供电、RTC 锂电池座、M.2 E Key 无线插槽、I2C 总线排针、外置开关机 / 复位插针、背板供电、COM/DI/DO 扩展排线座、调试 DB40 接口；
4. 2 槽扩展背板布局
背板包含 PCI、PCIe x16 插槽、两路 SATA、PCIe 辅助 12V 供电、主板供电、内置 USB2.0 插针。
快速安装与启动章节（Getting Started）
1. 电源接线
配套配件盒内置 DC 电源端子，使用自带固定螺丝锁紧；强制要求上电前核对电压、正负极，错接会永久损坏整机；推荐使用 IEC/UL 认证 LPS/SELV 安全电源，最高使用海拔 2000 米。
2. 壁挂安装规范
支架固定：使用 6 颗 M4×6mm 螺丝将壁挂支架固定机箱；
墙面固定：6 颗 M4×8mm 螺丝固定整机至墙面，扭矩 6kgf・cm；
安装朝向硬性要求：仅允许 I/O 面板朝左右两侧安装，严禁 I/O 朝下、整机平放 / 倒扣；禁止遮挡散热鳍片；
散热警示：机身散热片高温，停机冷却后再触碰，存在烫伤风险。
3. 扩展卡安装限制
仅 MVP-3120 支持 PCI/PCIe 扩展，严格限制扩展卡长宽厚度，超出尺寸无法装配。
连接器、插针、跳线完整定义
文档分外部 I/O 接口、内部板载接口两大模块，全部提供引脚定义、电气参数、电路原理图：
外部接口：天线、电源键、DP/HDMI 视频、网口、串口、DI/DO（输入输出 MOS 电路原理图）、USB、DC 电源、音频；

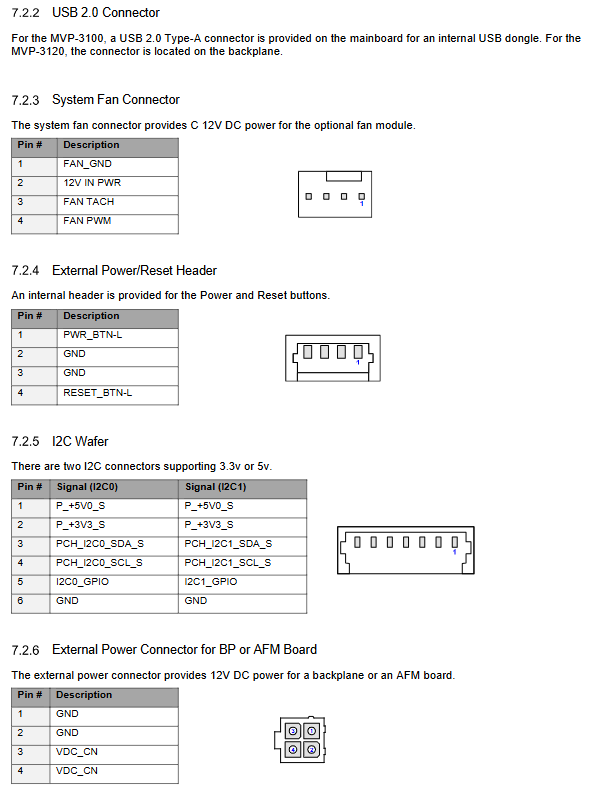

内部插针：SATA、内置 USB2.0、系统风扇 4 针 PWM 调速接口、远程开关机 / 复位排针、双路 I2C 总线、背板 12V 供电、COM/DI/DO 排线、RTC 电池、调试接口；
串口多模式：DB9 引脚区分 RS232/422/485 信号定义；
数字 IO 电气：DI 高电平 2~5.25V、低电平 0~0.8V；DO 内置 200Ω 上拉电阻，单通道最大 24mA 灌 / 拉电流。
安全规范
操作前提：维修、拆装前必须完全断电，拆装后复原机箱盖板再上电；
使用环境：仅限机房 / 工业受控区域，禁止家用、学校、公共场所通用；
防护要求：远离液体、高温高湿环境，保证散热通道无遮挡；电源必须接地；
电池安全：内置锂电池，型号错误替换存在爆炸风险，废旧电池按锂回收标识统一回收；
维修限制：仅授权专业人员维修，出现线缆损坏、进水、故障、摔损时停止使用并联系售后；
接线规范：端子台仅支持铜芯 30~10 号线，紧固扭矩 5.3 磅英寸；
高温警告：散热器表面高温，停机冷却后再触摸。
