ADLINK MCM-216 / MCM-218 独立式以太网分布式设备状态监测 DAQ
时间: 2026-08-13浏览次数：
ADLINK MCM-216 / MCM-218 独立式以太网分布式设备状态监测 DAQ
ADLINK MCM-216 / MCM-218 独立式以太网分布式设备状态监测 DAQ
基础信息
产品型号：MCM-216（16 通道模拟输入）、MCM-218（8 通道模拟输入）两款同硬件架构边缘采集网关
产品定位：边缘端独立以太网数据采集单元，面向分布式设备振动、电压、电流状态监测，内置本地滤波计算，降低云端带宽与服务器算力负载；断电重启自动恢复采集任务，适配控制柜狭小空间部署
核心硬件规格总览
1 主控与存储平台
处理器：ARM Cortex-A9 1GHz MCU
内存：1GB DDR3 RAM；本地存储 4GB eMMC 闪存
供电：9~30VDC 宽压直流，MCM-216 最大功耗 5.5W，MCM-218 最大 6.7W
外设：双 USB2.0（仅支持 Wi-Fi 网卡扩展无线）、1 路 RS485 Modbus RTU 主机、外置温度传感器接口（-50~150℃，标配 3 米线缆）
2 模拟输入 AI（核心区分两款机型）
参数 MCM-216 MCM-218
通道数 16 路单端 / 8 路伪差分 8 路单端 / 4 路伪差分
分辨率 16bit ADC 16bit ADC
最大采样率 全局 250kS/s，多通道可动态分配采样权重 全局 250kS/s
输入量程 ±10V / ±2.5V / ±1.25V / ±0.3125mV、0~20mA 电流 同左
阻抗 电压模式 1GΩ，电流模式 249Ω 同左
性能指标 CMRR 最高 105dB，ENOB 有效 14bit，支持 IEPE 压电加速度传感器 同左
3 模拟输出 AO（两款一致）

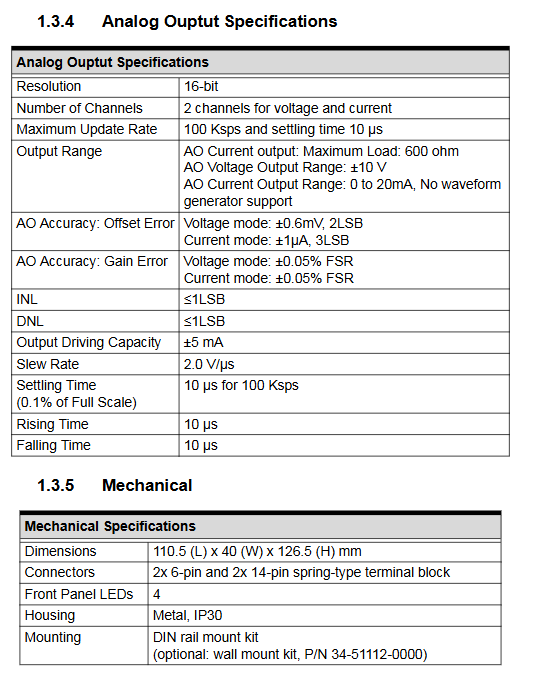

2 通道 16bit AO，支持 ±10V 电压、0~20mA 电流输出
更新速率 100kS/s，建立时间 10μs，负载电流 ±5mA，最大带载 600Ω（电流模式）
4 隔离数字 IO（两款通用）
4 路 DI + 4 路隔离 DO：
DI：TTL 0~5V，支持转速计（0.6Hz~500kHz，仅 DI0）、外部硬件触发
DO：漏极开路输出，支持 5~35V 外部驱动，单通道最大灌电流 250mA
隔离、过压保护：DI 0~+5V，DO -50~+50V 耐压
5 网络通信
双千兆 RJ45 以太网（单 MAC，级联拓扑，禁止环网）；默认静态 IP 169.254.1.1
通信协议全支持：
Web 网页配置控制台；2. Modbus TCP Server；3. Modbus RTU Master；4. RESTful JSON 轮询 API；5. TCP Socket 流式主动上传
6 机械、环境与防护
尺寸：110.5 (L) × 40 (W) × 126.5 (H) mm，金属 IP30 外壳
安装：标配 DIN 导轨卡扣，可选壁挂支架套件（料号 34-51112-0000）
温湿度：工作 0~70℃，存储 - 20~85℃，40℃下 95% RH 无凝露
抗振动冲击：工作 5Grms 三轴、100G 半正弦冲击；完整工业 ESD / 浪涌 / 脉冲抗扰认证
整机接口布局与引脚定义
1 侧面端子（弹簧免螺丝端子）
AI/AO 14 针端子：16/8 路模拟输入、2 路模拟输出、模拟地 A.GND、传感 SENSE 引脚
DI/DO 6 针端子：4 数字输入、4 数字输出、数字地 D.GND
2 顶部接口区
9~30VDC 供电端子；2. 双千兆网口；3. 双 USB2.0；4. RS485 端子；5. 温度传感器两针接口；6. RESET 复位孔（长按 3 秒恢复出厂，可保留网络参数）
3 前面板 4 路状态 LED
PWR：电源红常亮；SYS 系统启动绿灯就绪；I/O 采集闪烁；USB 外设读写闪烁
整机四种标准使用场景
1 网页控制台调试（便携式 DAQ）
浏览器直连设备默认 IP，可视化查看实时波形、配置采集任务，无需编程，适合现场调试校验。
2 REST API 周期轮询（IT 上位系统）
主机定时拉取 JSON 格式过滤后数据，轻量化低带宽，适配定时设备巡检、SCADA 周期性读取。
3 TCP Socket 连续流式上传（高速原始数据）
设备 TCP 客户端主动长连接，无中间处理直接推送 ADC 原始采样值，无丢包，适配振动频谱高速采集。
4 TCP Socket 被动推送（事件触发上报）
达到阈值条件后设备主动建立 TCP 连接推送告警数据，无需主机持续轮询，降低网络负载。
Web 网页控制台完整功能模块
默认账号：administrator，密码 Adlink6166，Chrome 浏览器适配最佳，菜单分为四大模块：
1 Mission Manager（采集任务管理）
Device Settings：AI/AO 全局参数配置，核心 DAQ 采集任务设置
Mission Management：启停 / 删除采集任务，断电自动保存任务配置
Peripheral：实时查看 DI/DO、温度传感器状态，手动控制 DO 输出
2 Data Manager（数据管理）
Data Capture：实时 JSON 原始数据预览，支持图表可视化
Data History：按时间段检索本地存储历史数据，支持一键清空
Data Condition：阈值告警规则配置（高于 / 低于指定值触发警告）
TCP Socket：配置远端服务器 IP 端口，开启流式 / 被动推送模式
Modbus TCP Server：配置 502 端口、从站 ID，映射 AI/AO/DI 数据到寄存器
3 Information（系统信息）
固件版本、设备序列号、运行时长、网口 IP、各通道就绪状态一键刷新
4 System Manager（系统管理）
Account Management：新建访客 / 管理员分级账号
Change Password：修改设备登录密码
Network Setting：静态 / DHCP、主机名、复位是否保留网络参数

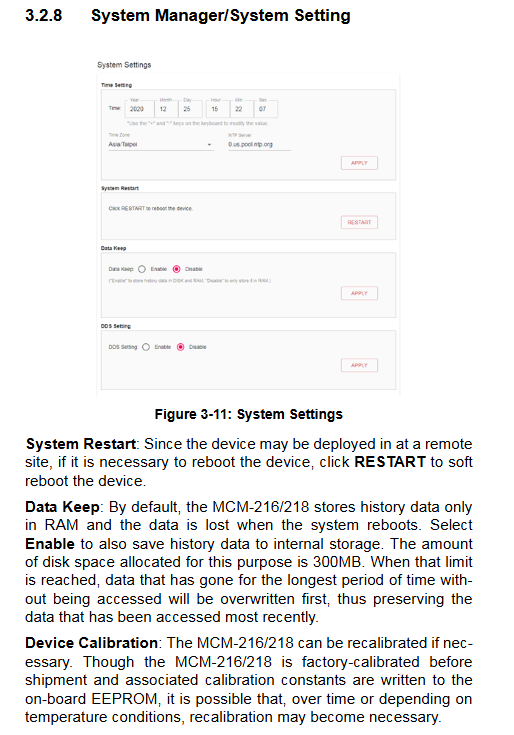

System Setting：NTP 校时、系统重启、本地数据存储开关、设备自校准、固件升级、自定义滤波算法库上传
DAQ 采集任务核心配置能力
1 两种采集模式
One Shot 单次间隔采集：按设定毫秒周期定点采样，适配低速状态巡检
Stream 流式采集：TCP 持续输出高速原始数据，间隔参数失效
2 多类型硬件触发
支持软件触发、数字 DI 外部触发、模拟电平触发；触发模式包含：预触发、后触发、延时触发、中间触发（前后缓存）、门限电平触发、可重触发，单任务最大缓存 8k 采样点。
3 通道动态采样权重分配（Channel Gain Queue）
全局 250kS/s 总带宽可手动分配给不同通道，例如高频振动通道分配更多采样资源，实现多通道差异化采样速率。
4 四种数据输出类型（单通道可多类型并行输出）
RawData：16 位 ADC 原始数值；2. Voltage：转换后电压 / 电流工程值；3. FFT_PowerSpec：板载 FFT 频谱功率；4. Customization：用户自定义 C/C++ 滤波算法（编译.so 库上传运行）
5 模拟输出配置
每路 AO 独立开关，可选固定电压 / 电流输出值，无波形发生器功能。
Modbus TCP/RTU 通讯规则
Modbus TCP：设备作为 Slave，端口 502，AI 电压 / 原始数据映射至 30001 起始保持寄存器，DI/DO、AO 对应标准功能码（01/02/03/15/16）
Modbus RTU：设备为主站，外接第三方传感器、PLC 读取数据
寄存器自定义映射：网页端手动添加通道数据到寄存器地址，自由分配存储长度
自定义滤波算法开发流程
下载 Linaro ARM 交叉编译工具链与官方算法 Demo（RMS 有效值、频谱示例）
C/C++ 编写滤波逻辑，make 编译生成 customAlgo.so 动态库
Web 控制台系统设置页面上传库文件
AI 通道数据类型选择 Customization，传入自定义参数，采集任务生效后输出算法计算结果
装箱标配与可选配件
标配
MCM-216/218 主机、DIN 导轨卡扣套件、3 米温度传感器、快速入门手册
选购
壁挂安装支架、40W 9~30V AC-DC 电源适配器
产品应用场景
工厂分布式电机、轴承振动状态监测（搭配 IEPE 加速度传感器）
产线设备电压 / 电流、温度分布式采集
自动化产线多工位边缘数据预处理、阈值告警上传 SCADA / 工业云
便携式现场设备故障检测、离线数据记录
传统 PLC 扩展高速模拟采集通道，通过 Modbus 对接工控系统
与同系列区分要点
MCM-218：8 路 AI，成本更低，小型单机监测；
MCM-216：16 路 AI，多测点集中采集，流水线多工位同步监测；
两款软件、固件、接口、安装结构完全通用，仅模拟输入通道数量不同。
