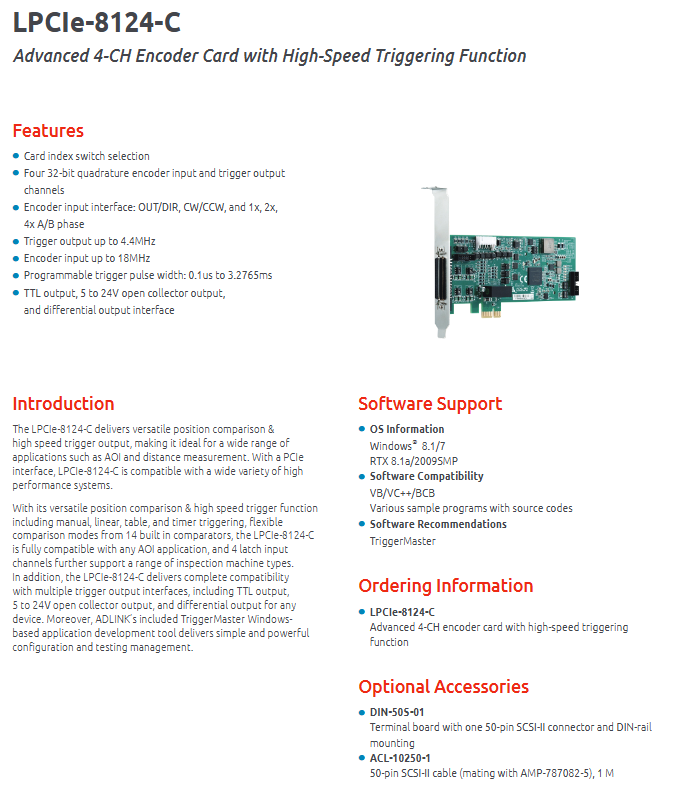

ADLINK LPCIe-8124-C 4 通道高速触发编码器采集卡
ADLINK LPCIe-8124-C 4 通道高速触发编码器采集卡
基础信息
产品型号：LPCIe-8124-C
产品定位：PCIe 总线 4 通道正交编码器 + 高速位置比较触发卡，面向 AOI 光学检测、长度测距、运动同步抓拍等机器视觉 / 运动控制场景
核心产品亮点
4 路独立 32 位正交编码器采集通道，最高 18MHz 编码器输入速率；
内置 14 组 32 位硬件比较器，支持多模式位置比对，最大 4.4MHz 高速触发输出；
可编程触发脉冲宽度 0.1μs~3.2765ms，适配频闪相机、光源同步；
三种触发输出电气接口：TTL、5~24V 集电极开路、差分输出；
编码器输入、锁存信号带 2500VRMS 光电隔离，抗工厂电磁干扰；
配套 TriggerMaster 可视化组态调试软件，开发便捷；
支持手动 / 线性 / 表格 / 定时器四类触发模式，适配各类检测设备。

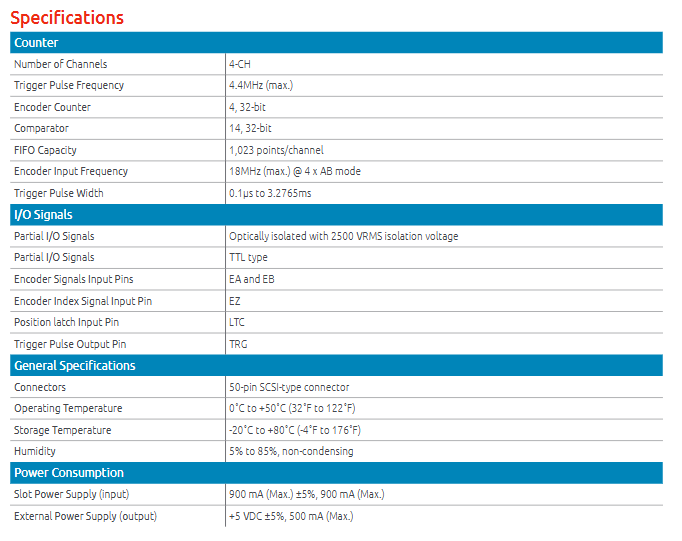

硬件核心规格
1 计数与触发核心参数
项目 参数
编码器通道 4 路独立，每路 32 位计数器
编码器最大输入频率 18MHz（4 倍 AB 相位模式）
硬件比较器 14 组 32 位比较器
单通道 FIFO 缓存 1023 点
触发输出最高频率 4.4MHz
触发脉冲宽度可调范围 0.1μs ~ 3.2765ms
位置锁存输入 4 路 LTC 锁存通道
2 I/O 信号与隔离特性
编码器信号：EA+/EA-、EB+/EB-（A/B 正交）、EZ+/EZ-（索引零位），支持 1x/2x/4x 倍频、CW/CCW 单脉冲、OUT/DIR 方向脉冲三种编码器模式；
锁存输入 LTC：4 路，用于捕获编码器实时位置；
触发输出 TRG：4 路，支持 TTL 电平、5~24V 开集、差分驱动三种硬件输出；
隔离规格：编码器输入、锁存输入带 2500VRMS 光电隔离，其余为标准 TTL 信号；
连接器：50 针 SCSI-II 接口，配套端子板引出全部信号。
3 电气供电
PCIe 插槽取电：最大 900mA ±5%；
板载外部辅助电源：+5VDC，最大输出 500mA，可供外接传感器 / 光源；
4 环境参数
工作温度：0℃ ~ +50℃
存储温度：-20℃ ~ +80℃
湿度：5%~85% RH，无凝露
接口引脚定义（50 针 SCSI）
分为 4 组独立编码器通道（CH1~CH4），统一布局：
INCOM：每通道隔离输入公共端；
LTC1~LTC4：四路位置锁存触发输入；
OUTCOM：触发输出公共地；
TRG1~TRG4：四路高速触发脉冲输出；
EA/EB/EZ 差分信号：每通道正交 A/B 相 + 零位索引；
TTL-IN1~4、TTL-OUT1~4：通用数字输入输出；
DGND：数字公共地。
软件支持体系
1 兼容操作系统
Windows 7 / Windows 8.1、实时系统 RTX 8.1a / RTX 2009SMP
2 开发语言与示例
支持 VC++、VB、BCB，原厂提供全套带源码示例程序
3 配套工具 TriggerMaster
Windows 可视化上位工具，无需编程即可完成：编码器参数配置、比较点设置、触发时序调试、信号在线监测、硬件测试，大幅缩短 AOI 设备开发周期。
订货型号与选配配件
标准型号：LPCIe-8124-C（4 通道高速编码器触发卡）
可选配件：
DIN-50S-01：DIN 导轨安装 50 针端子板；
ACL-10250-1：1 米长 50 针 SCSI-II 配套线缆。
典型应用场景
全自动光学检测 AOI、卷材长度测量、高速线阵相机同步抓拍、精密位移检测、运动平台定位触发、激光同步打标设备。
