ADLINK IM / OM 系列工业触摸显示器
时间: 2026-08-13浏览次数：
ADLINK IM / OM 系列工业触摸显示器
ADLINK IM / OM 系列工业触摸显示器
产品概述与核心特性
1. 两大产品线定位区分
1）IM 系列：全平面一体化工业显示器
封闭式整机纯平面外观，正面 IP65 防护，标准 VESA 壁挂，主打设备 HMI、工业控制场景；尺寸覆盖 15/17/19/21.5/23.8/27 英寸。
2）OM 系列：开放式框体显示器（Open Frame）
无完整后壳，支持机柜嵌入式面板安装 + VESA 壁挂双方案，尺寸更全：7/10.1/12.1/15/15.6/17/18.5/19/21.5/23.8/27/32/43 英寸，适配自助终端、广告机、医疗、轨道交通、游戏机。
通用核心硬件亮点
触控：全系10 点电容 PCAP 触摸屏，表面防指纹涂层，玻璃硬度 7H（32SHV 医疗款为 3H）；
背光 LED：IM 背光寿命 30000~50000 小时，OM 最长 50000 小时；
防护：正面统一 IP65 防尘防水；宽温版本最低 - 20℃、最高 70℃工作温度；
结构：全视角液晶屏，横竖屏自适应；空气贴合工艺；
抗振抗冲击：常规机型工作 1G 随机振动、20G 冲击；32/43 大屏为 1.5G 振动；
认证：全系 CE/FCC Class A 工业电磁合规。
应用场景
自助售票机 / ATM、交通车载、公共信息屏、游戏设备、工业人机界面 HMI、医疗影像（DICOM 机型）、户外高亮显示。

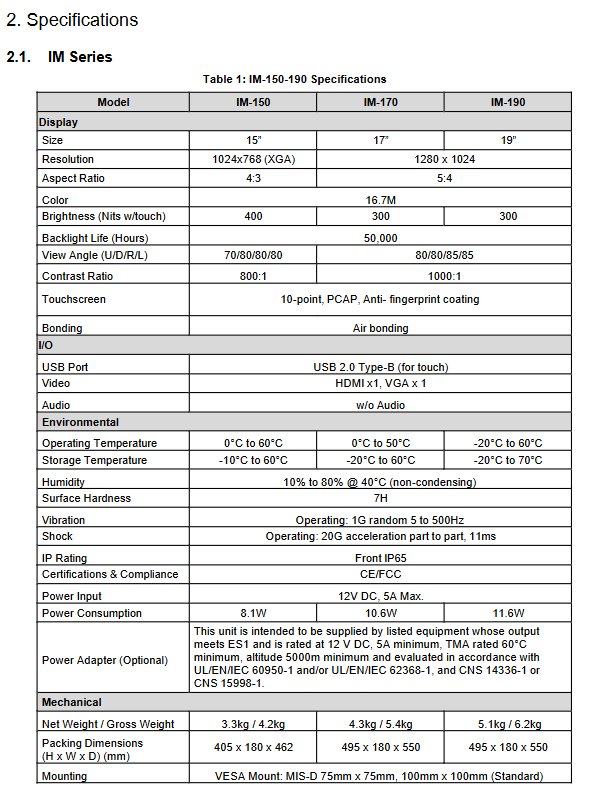

全系列详细硬件规格
1 IM 系列整机规格（封闭式）
小尺寸 4:3 机型 IM-150/170/190
分辨率：1024×768 / 1280×1024，亮度 300~400nit；
工作温：IM-190 宽温 - 20℃~60℃，其余 0~60℃；
接口：HDMI+VGA 视频、USB-B 触控，12V DC 供电；
功耗 8.1~11.6W，VESA 75/100mm 安装。
宽屏机型 IM-215 / IM-238 / IM-270
1080P 全高清，IM-215H 高亮版 1200nit；IM-215D 医疗 DICOM 标准机型；
IM-215H 支持 - 20℃低温，功耗最高 41.2W；
统一 12V 供电，VESA 75/100，正面 IP65。
2 OM 开放式框体系列
（1）小屏 4:3/5:3 OM-070/121/150/170/190
7 寸起步，最小机型功耗仅 3.7W，部分型号支持 - 20℃~70℃超宽温，仅支持 VESA + 面板嵌入式安装。
（2）主流 16:9 宽屏 OM-101/156/185/215/238/270
全覆盖 10.1~27 寸 1080P，OM-215H 户外高亮 1200nit，最低工作温 - 20℃。
（3）大屏商用 OM-320 / OM-320SHV / OM-430
32/43 寸 1080P，升级视频接口：HDMI+VGA+DVI+DP 1.2；
供电改为 24V DC，VESA 升级 200×200 安装孔；
OM-320SHV 高亮度 800nit，宽温 - 10~60℃；普通 32/43 仅 0~40℃。
统一 I/O 接口定义
视频输入
标准机型（≤27 寸）：VGA 15 针 + HDMI A 型；
32/43 寸大屏：新增 DVI、DP1.2；
触控：USB Type-B 专用触控口；
电源
10.1~27 寸：12V DC 5A 直流桶型接口，配套线缆卡扣防脱落；
32/43 寸：24V DC 5A 供电；
无内置音频输出。
机械结构与两种安装方式
1 VESA 壁挂（全系列通用）
中小屏（IM 全系列、OM070~270）：VESA MIS-D 75×75 / 100×10，使用 M4 螺丝；
32/43 寸大屏：VESA 200×200，使用 M6 螺丝；
安装要求：IM/OM 小屏 I/O 接口必须朝下；大屏无朝向限制。
2 面板嵌入式安装（仅 OM 开放式系列）

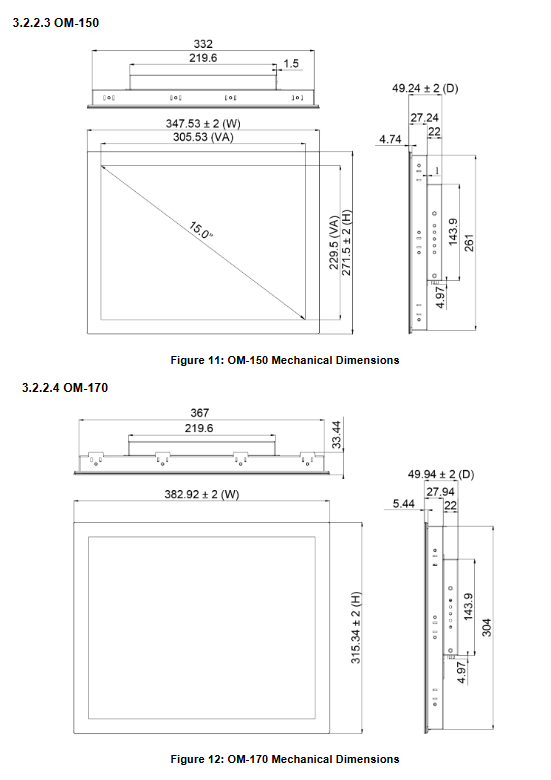

OM070~270：设备嵌入控制柜开孔，搭配专用金属卡扣固定，每机型卡扣数量不同（8~20 个），手册提供各型号精准开孔尺寸图纸；
OM320/430：无卡扣，直接通过背部预留螺丝孔锁附机柜；
安装注意：安装前接好线材、预留背部散热空间，不可过度拧紧卡扣损坏外壳。
OSD 屏幕调节菜单系统
1 按键布局
IM / OM 7~27 寸：后置 5 键（电源、MENU、SELECT、+、-）；
OM320/430 大屏：独立 Auto、Menu、Enter、左右、Exit、电源共 7 键。
2 三级 OSD 菜单体系
1）7/12.1/15/17/19/215H 简易菜单：图像明暗、色温、信号源、画面位置、语言、透明度、复位；
2）IM215/238/270 & OM101~270 完整菜单：新增背光、锐度、色相饱和度、画面比例、DDCI 通讯开关；
3）32/43 寸大屏进阶菜单：新增黑电平、图像预设模式、DPMS 节能、锐度单独调节；
通用功能：支持中英文 / 日文 / 多国语言、OSD 位置移动、自动息屏计时、工厂参数复位、输入信号信息查看。
故障排查（Troubleshooting）
覆盖 5 类典型故障及解决方案：
黑屏：排查供电、开关机、视频线、显卡、输入时序；
画面异常偏移 / 模糊：执行 VGA 自动校准、检查线材；
色彩失真：重新插拔视频信号线；
图像花屏：OSD 时钟 / 相位调节、自动校正；
触控无响应：确认 USB 触控线完好、主机 USB 驱动正常。
安全规范与售后
安全要求
拆装、壁挂前必须断电冷却，避免高温烫伤；
禁止遮挡散热口、避免液体溅入，仅使用原厂规格电源；
维修仅可由专业工程师操作，不可自行拆解；
废弃设备遵循 RoHS/WEEE 电子废弃物回收法规。
全球技术支持
提供凌华台湾总部、中国上海、美国、德国分公司地址、电话、邮箱；线上支持渠道：官网专家咨询入口。
配件与选配
标配：DC 线缆固定卡扣、配套螺丝；32/43 寸额外配 24V 电源、HDMI/USB 线；
可选配件：OM 专用面板安装卡扣套件、12V 60W 电源适配器。
