ADLINK Express-HL COM Express Type6 核心模块
时间: 2026-08-13浏览次数：

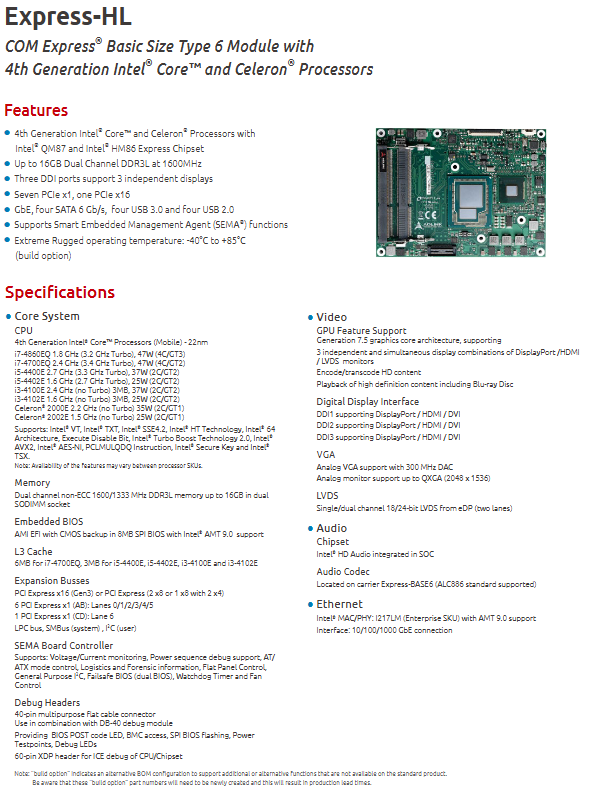

ADLINK Express-HL COM Express Type6 核心模块
ADLINK Express-HL COM Express Type6 核心模块
基础信息
产品型号：Express-HL
规格标准：PICMG COM.0 Rev2.1，Basic 尺寸 Type 6 COM Express 计算机核心模块
核心定位：第四代 Haswell 酷睿 / 赛扬工业级嵌入式核心板，面向机器视觉、车载、军工、工业自动化等严苛多显示、多扩展场景，支持宽温加固定制版本
核心硬件平台（CPU + 芯片组 + 内存）
1. 处理器产品线（4 代 Haswell 22nm 移动工业 CPU）
全系列支持 Intel VT 虚拟化、TXT 可信执行、AES 加密、AV2 指令集、Turbo 2.0 睿频（低功耗型号无睿频），功耗覆盖 25W~47W，区分双核 / 四核、不同核显规格：
型号 主频 / 睿频 核心线程 TDP 核显规格 L3 缓存
i7-4860EQ 1.8GHz(3.2G Turbo) 4 核 8 线程 47W GT3（高性能核显） 6MB
i7-4700EQ 2.4GHz(3.4G Turbo) 4 核 8 线程 47W GT2 6MB
i5-4400E 2.7GHz(3.3G Turbo) 2 核 4 线程 37W GT2 3MB
i5-4402E 1.6GHz(2.7G Turbo) 2 核 4 线程 25W GT2 3MB
i3-4100E 2.4GHz（无睿频） 2 核 4 线程 37W GT2 3MB
i3-4102E 1.6GHz（无睿频） 2 核 4 线程 25W GT2 3MB
Celeron 2000E 2.2GHz（无睿频） 2 核 2 线程 35W GT1 3MB
Celeron 2002E 1.5GHz（无睿频） 2 核 2 线程 25W GT1 3MB
2. 芯片组双方案
QM87（高配，完整 I/O：4×SATA6G、7 路 PCIe x1、4 路 USB3.0）
HM86（精简，2×SATA6G+2×SATA3G、2 路 USB3.0、1 路 PCIe x1）
3. 内存
双通道非 ECC DDR3L 1333/1600MHz，双 SODIMM 插槽，最大总容量 16GB，低电压工业内存适配宽温场景。
4. BIOS 与安全
8MB SPI AMI EFI BIOS，支持 CMOS 备份、Intel AMT 9.0 远程管理；
双 BIOS 冗余防固件损坏（SEMA 控制器 Failsafe BIOS）；
Atmel AT97SC3204 TPM1.2 硬件安全加密芯片，用于设备加密、授权。
图形显示系统（多屏工业核心优势）
采用 Gen7.5 核显，同时驱动 3 路独立显示输出，多接口混合组合：
3 路 DDI 数字通道：每路可切换 DP / HDMI / DVI；
独立模拟 VGA 输出，DAC 带宽 300MHz，最高 QXGA 2048×1536；
eDP 双通道 LVDS（18/24bit 单 / 双通道），直连工业触摸屏 / 液晶屏；
硬解 HD、蓝光视频转码，满足视觉 HMI、多显示器质检工位需求。
扩展总线与外设 I/O
1. PCIe 高速扩展（Type6 标准高扩展能力）
1×PCIe Gen3 x16，可拆分 2×PCIe x8 / 1×x8+2×x4；
QM87：7 路独立 PCIe Gen2 x1；HM86 仅 1 路 PCIe x1；
配套低速扩展：LPC 总线、系统 SMBus、用户自定义 I2C。
2. 存储接口
QM87：4×SATA 6Gbps 高速接口；HM86：2×SATA6G + 2×SATA3G，支持 2.5 寸 SSD/HDD、工业 RAID。
3. USB
QM87 标配 4×USB3.0 + 4×USB2.0；HM86 仅 2×USB3.0 + 4×USB2.0。
4. 通讯接口
千兆网口：Intel I217LM MAC/PHY，支持 WOL、Intel AMT 9.0 远程带外管理；
2 路硬件 UART 串口 COM1/2，支持控制台重定向；
通用 GPIO：4 路输入 GPI（带中断）+4 路输出 GPO；
HD 音频，Codec 载板 Express-BASE6 标配 ALC886；
Super I/O 兼容 W83627DHG-P（载板选配）。
SEMA 智能嵌入式管理控制器（整机运维核心）
板载专用 BMC 管理单元，功能覆盖工业整机全生命周期监控：
硬件监控：各路电压、电流、温度实时采集；
电源管控：AT/ATX 电源模式切换、上电时序调试、深度 S5 省电 ECO 模式；
看门狗定时器，系统死机自动复位；
风扇调速控制；
故障取证日志、物流设备信息记录；
双 BIOS 故障恢复、工业屏 Flat Panel 驱动控制；
通用 I2C 扩展通道。
调试接口
40Pin 多功能调试排线：POST 代码指示灯、SPI BIOS 烧录、电源测试点；配套 DB-40 调试模块；
60Pin XDP 专业调试头，支持 CPU / 芯片底层 ICE 硬件调试。

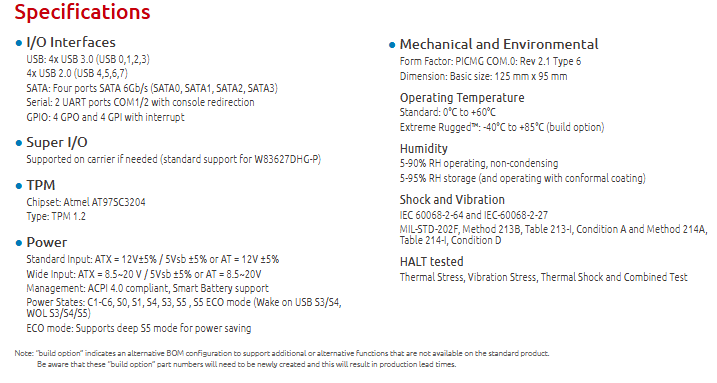

供电规格
标准 ATX：12V±5% 主电源、5V 待机；宽压定制版 8.5~20V 输入；
AT 模式：仅 12V 输入，标准版 12V±5%，宽压定制 8.5~20V；
ACPI4.0 电源规范，支持 C1~C6 CPU 节能、S0~S5 全睡眠状态；
唤醒功能：USB 唤醒（S3/S4）、局域网 WOL 远程开机（S3/S4/S5）。
机械、环境与可靠性
尺寸规格：COM Express Basic 标准 125mm × 95mm；
温度区间
标准版：0℃ ~ +60℃；
Extreme Rugged 加固定制版：-40℃ ~ +85℃（build 定制配置，交期延长）；
温湿度：运行 5%~90% RH 无凝露；涂覆三防版本存储最高 95% RH；
抗震动冲击：符合 IEC 60068、MIL-STD-202 军工标准，完成 HALT 加速老化、冷热冲击、复合应力全项可靠性测试。
散热配件选型
配套标准化散热方案，分被动 / 主动、高低高度，支持顶部 / 底部两种安装固定方式：
均热板 HTS-HL-B / HTS-HL-BT；
低矮被动散热片 THS-HL-BL / THS-HL-BT；
高型被动散热 THSH-HL-BL；
带风扇主动散热器 THSF-HL-BL；
开发套件：Express Type6 Starter Kit（含 BASE6 载板、电源、全套配件）。
订货型号规则
命名格式：Express-HL-【CPU 型号】，例如 Express-HL-i7-4860EQ，覆盖 8 款标准 CPU 配置；
注：宽温加固、特殊 BOM 属于定制 build 选项，需新建料号，生产交期延长。
