ADLINK EOS-2000 4 通道模拟嵌入式视觉控制器
时间: 2026-08-13浏览次数：

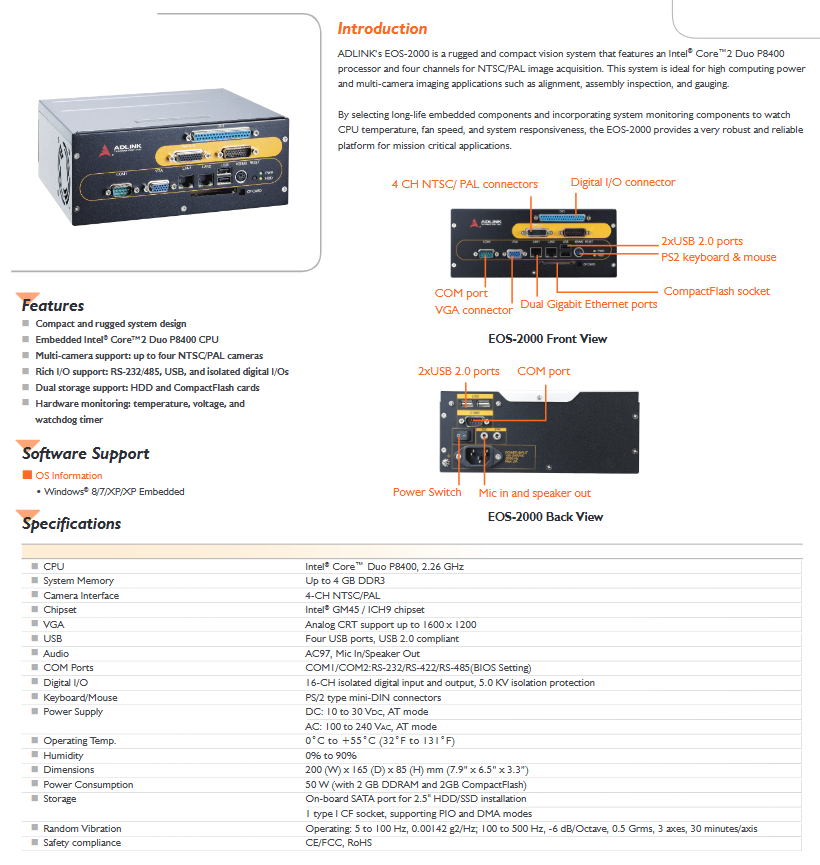

ADLINK EOS-2000 4 通道模拟嵌入式视觉控制器
ADLINK EOS-2000 4 通道模拟嵌入式视觉控制器
基础信息
型号：EOS-2000 4 通道模拟嵌入式视觉控制器
核心定位：搭载酷睿 2 双核的紧凑型工业视觉主机，专为 4 路 NTSC/PAL 模拟相机采集设计，适用于对位、装配检测、尺寸测量等机器视觉场景
产品概述与核心优势
1. 产品定位
紧凑型坚固型模拟视觉专用工控机，采用长寿命工业级元器件，集成 CPU 温度、风扇、整机硬件监控与看门狗定时器，保障产线关键任务长期稳定运行。
2. 核心特性一览
工业紧凑型坚固机身；
Intel Core2 Duo P8400 工业处理器；
原生 4 路模拟视频采集，支持 NTSC/PAL 制式相机；
丰富工业 I/O：多路串口、USB、高压隔离数字 IO；
双存储架构（2.5 寸 SATA 盘 + CF 卡）；
内置硬件监控 + 看门狗，异常自动复位；
宽温工业环境适配，通过 CE/FCC、RoHS 环保认证。
整机硬件详细规格
1. 运算核心
CPU：Intel Core 2 Duo P8400，主频 2.26GHz
芯片组：Intel GM45 + ICH9
内存：DDR3，最大支持 4GB
显示输出：VGA 模拟接口，最高分辨率 1600×1200
2. 相机采集接口（核心功能）
4 路 NTSC/PAL 复合模拟视频输入，可同时接入 4 路模拟工业相机。
3. I/O 接口资源
（1）前面板接口
4-CH NTSC/PAL 模拟相机输入端子；
DB37 数字 IO 接口；
COM1、COM2 串口；
VGA 显示口；
双千兆以太网网口；
CFast（Type I）存储卡插槽；
PS/2 键鼠接口；
2 个 USB2.0 端口。
（2）后面板接口
另外 2 路 USB2.0；整机合计 4 个 USB2.0；
COM 串口；
音频接口：麦克风输入、扬声器输出；
电源开关；
供电输入接口（支持 AC/DC 双供电模式）。
（3）串口 COM
COM1/COM2 可通过 BIOS 切换模式：RS-232 / RS-422 / RS-485，适配各类工业传感器、执行器。
（4）隔离数字 IO
16 路隔离 DI + 16 路隔离 DO，5000V 高压电气隔离，相比同类产品抗干扰能力更强，适配工厂强电磁环境。
（5）音频
AC97 标准音频，后置独立麦克风、耳机插孔。
4. 存储方案（双存储冗余）
板载 SATA 接口：适配 2.5 英寸机械硬盘 HDD / 固态硬盘 SSD；
Type I CompactFlash 卡槽：支持 PIO、DMA 传输模式，可作为独立系统盘 / 数据盘。
5. 供电规格
两种供电模式可选：
DC 直流：10~30V 宽压 AT 电源；
AC 交流：100~240V 市电 AT 电源；
整机典型功耗 50W（配置 2GB 内存 + 2GB CF 卡时）。
6. 机械与环境参数
尺寸：宽 200mm × 深 165mm × 高 85mm；
工作温度：0℃ ~ +55℃；
湿度：0%~90%（无凝露）；
振动耐受（工作状态）：三轴 30 分钟测试，5~100Hz 低幅振动，最高 0.5Grms，适配产线设备震动场景；
合规认证：CE、FCC Class A、RoHS 环保指令。
软件操作系统支持
兼容主流 Windows 工业系统：
Windows 8 / Windows 7 / Windows XP / Windows XP Embedded，适配传统模拟视觉软件、工控组态程序。
订货型号与可选配件
标准型号：EOS-2000（标配 4 通道模拟视觉整机，P8400 处理器）
可升级选配件：
4GB DDR3 内存扩容；
160GB SATA 机械硬盘预装；
8GB / 40GB SATA 固态硬盘预装。
