EURESYS Grablink 全系列图像采集卡
EURESYS Grablink 全系列图像采集卡
基础信息
产品家族：Grablink 系列 Camera Link 采集卡，包含 4 款 PCIe 主流型号（Grablink Base / DualBase / Full / Full XR）+ 传统 PCI/cPCI 全系列对比介绍
标准：遵循 Camera Link 2.0 协议，适配面阵 / 线阵工业相机，配套统一 MultiCam 跨平台驱动
应用场景：电子 AOI、3D 检测、FPD 平板 / 太阳能检测、印刷 / 纺织卷材表面检测、高速运动图像抓拍
PCIe 四款主力采集卡核心参数对比
1. Grablink Base（料号 1624）
通道：1 路 Camera Link Base/Lite 相机
主机总线：PCIe x1，持续带宽 200MB/s，峰值 256MB/s
传输速率：单路最大 2.04Gbit/s
I/O 资源：1 组共 10 路 IO（2 差分编码器输入 + 4 隔离输入 + 4 隔离输出）
线缆：标准 ECCO 技术，最长 15m Camera Link 线缆
供电：支持单路 PoCL 相机供电，板载 4Pin 12V 输入
板载缓存：64MB 图像缓存
尺寸：半长矮挡板 PCIe，功耗最大 4.5W
2. Grablink DualBase（料号 1623）
通道：2 路独立 Camera Link Base/Lite 相机，双路完全独立 IO 与 PoCL
主机总线：PCIe x4，持续 850MB/s，峰值 1024MB/s
总带宽：两路合计 4.08Gbit/s
I/O 资源：2 组独立 10 路 IO（总计 20 路），两路硬件完全隔离
PoCL 双路独立安全供电，每路带过流 / 过压 / 短路保护
板载缓存：128MB
尺寸：半长标准挡板 PCIe，最大功耗 7.2W

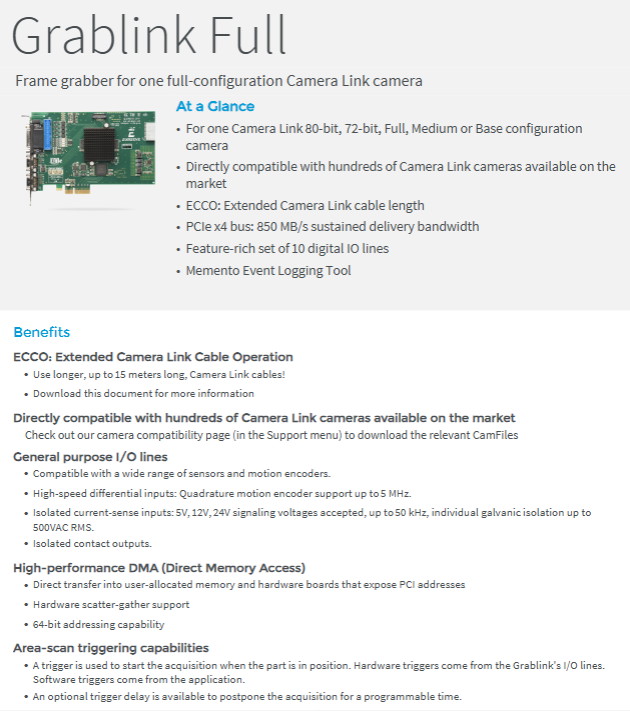

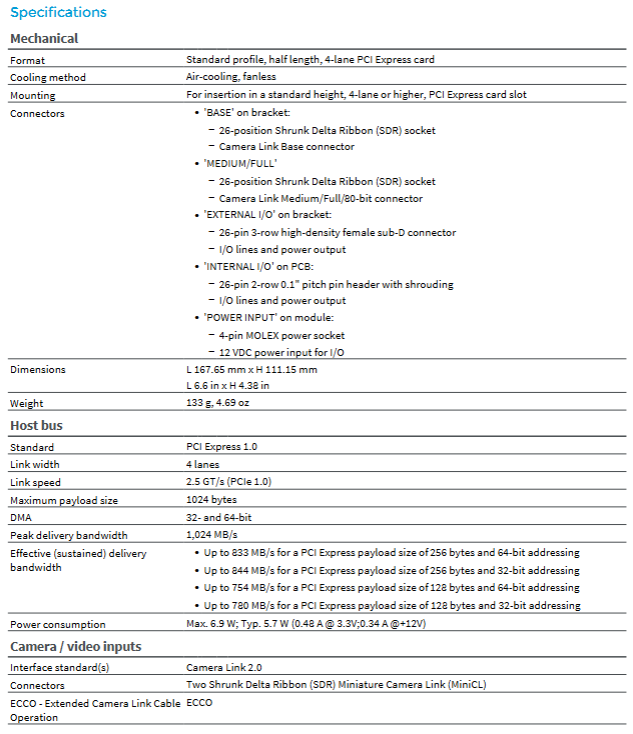

3. Grablink Full（料号 1622）
通道：1 路全规格 Camera Link，支持 Base/Medium/Full/72bit/80bit 相机
总线：PCIe x4，持续 850MB/s，峰值 1024MB/s
带宽上限：6.8Gbit/s，适配超高分辨率高速线阵相机
IO：单组 10 路隔离 IO，架构同 Base
缓存：128MB，硬件 Bayer 插值、10/12/14bit 转 16bit 解包
线缆：ECCO 标准 15m
4. Grablink Full XR（料号 1626，长距离增强版）
硬件规格与 Full 完全一致，唯一升级ECCO + 线缆增强技术
最大 Camera Link 线缆长度提升至20 米，远距离产线专用
PoCL 供电功率更高，整机最大功耗 9.9W
通用硬件能力（四款 PCIe 卡全部标配）
PoCL 相机供电
SafePower 安全供电架构，具备过压、过流、短路三重保护，无需相机外部电源。
ECCO / ECCO+ 长线传输
ECCO：15m CL 线缆；XR 专属 ECCO+：20m，解决长距离信号衰减问题。
丰富隔离数字 IO 系统
DIN 差分输入：兼容 422/485 正交编码器，最高 5MHz，支持方向识别、反向取消
IIN 隔离输入：5/12/24V 通用信号，500Vrms 隔离耐压，50kHz 带宽
IOUT 隔离输出：30V/100mA 负载，可控制频闪光源、电磁阀
板载 5V/1A、12V/1A 辅助电源输出，带电子保险丝
线阵相机专属核心功能（卷材检测核心）
连续卷材扫描：无限行数采集，不漏线；分段定长 / 变长物体采集模式
正交编码器解析：A/B 相判向、反向运动自动暂停恢复
速率转换器 Rate Converter：可编程倍率，实现 1:1 正方形像素校准
分频器 Rate Divider、可编程触发延时、触发抽稀
精准频闪同步输出，匹配曝光时序
面阵相机功能
硬件外部 / 软件双触发、曝光时序控制、曝光与读出重叠、可编程触发延迟、抽稀、频闪精准同步。
板载实时图像处理 FPGA
10/12/14bit 原始像素转 16bit 对齐（左 / 右对齐可选）
硬件 LUT 查找表实时校正
Bayer 色彩 3×3 插值转 RGB，最高 225MP/s 处理速率（Full/XR）
DMA 传输
32/64 位寻址、分散聚集（Scatter-Gather），图像直接写入用户内存，不占用 CPU。
电气、环境与认证规范
运行环境：0~50℃，存储 - 20~70℃；湿度 10~90% 无凝露
合规认证
EMC EN55022 Class B、FCC B 级；静电 / 射频 / 脉冲群 / 浪涌全抗扰测试；RoHS3、REACH、WEEE；KC 韩国认证；PCB UL94 V-0 阻燃
系统兼容
Windows7/8.1/10（32/64 位）、全系列 Linux x86/x64；提供标准 C/C++、C#、VB.NET、Delphi API 库
传统全系列 Grablink 产品对比（PCI/cPCI）
完整产品谱系表，区分 PCI/CompactPCI 两种形态：
Grablink Value：入门单 Base，PCI 32 位，8MB 缓存，低成本单相机方案
Grablink Avenue：PCI 64 位高速 Base，85MHz 像素时钟，搭载 ADR 卷材重采样专利技术
Grablink Express：PCIe x1 Base，原生 PoCL，32MB 缓存
Grablink Expert 2：DualBase/Medium 双路采集，26 路扩展 IO，支持多窗口 WOI
Quickpack ColorScan：彩色线阵专用，FPGA 色彩校正、扫描延时补偿
Quickpack CFA：面阵彩色预处理，硬件拜耳解码、自动白平衡
核心共性技术：
ADR 专利：无电子快门线阵相机也可恒定像素比例
WOI 局部开窗采集，降低带宽占用
Camera Link 串口可虚拟 PC COM 口，兼容第三方相机控制软件
软件生态 MultiCam 驱动套件
统一驱动框架：全系列 Grablink 卡共用一套 MultiCam 驱动，多卡、多相机统一管理
CAM 相机配置文件：预存数百款主流相机参数，官网可下载，支持自定义修改
开发支持：
提供 C/C++ 原生库、.NET 组件、ActiveX 控件，适配 VS、GCC、Delphi 等开发环境；内置 Memento 事件日志工具，调试采集时序、硬件故障
配套工具：相机参数配置、图像预览、IO 调试、编码器仿真工具
