ADLINK EOS-1200 4 通道千兆 PoE 嵌入式视觉系统
时间: 2026-08-13浏览次数：
ADLINK EOS-1200 4 通道千兆 PoE 嵌入式视觉系统
ADLINK EOS-1200 4 通道千兆 PoE 嵌入式视觉系统
产品概述
1. 产品定位
紧凑型坚固型机器视觉专用嵌入式控制器，搭载 2/3 代 Intel 酷睿 i5/i7，集成 4 路 IEEE802.3af 千兆 PoE 相机接口，适配多相机高清视觉、机器人引导、3D 视觉等关键工业场景，具备宽温、隔离 IO、多存储、精准同步特性。
2. 核心硬件规格
（1）运算核心
处理器：Intel 2/3 代 Core i5（2.5GHz）/i7（2.1/2.3GHz）
芯片组：Intel QM67 Express
内存：2 个 DDR3 SO-DIMM 插槽，1066/1333/1600MHz，最大 8GB
显示：DVI-I 复合接口，支持模拟 VGA + 数字 DVI-D，最高 2048×1536
（2）相机专用接口（核心卖点）
4 通道千兆 PoE：GigE Vision，每路最大 8W，整机 PoE 总功率受限；支持 9KB 巨帧、IEEE1588 精确时钟同步；带 Smart PoE 软件开关 API，可单独关断单路 PoE 供电。
前端额外 2 路独立千兆网口（Intel 82574L + 82579LM PHY），支持 WOL、802.1p/q、EEE 节能、链路聚合、PXE 远程启动。
（3）I/O 接口资源
串口：后置 DB62 扩展 4 路 COM；COM1/2 软件切换 RS232/422/485，COM3/4 仅 RS232。
USB：前面板 4×USB2.0 + 2×USB3.0；主板内置 1 路 USB2.0（用于加密狗授权）。
数字 IO：后置 DB37 隔离 DIO，16 路隔离输入 (DI) + 16 路隔离输出 (DO)，隔离电压 2500Vrms；DI 输入 0~24V，DO 达林顿输出，每 8 通道最大灌电流 500mA；支持 COS 电平跳变中断。
外设：PS/2 键鼠、后置音频（麦输入 + 扬声器输出）、1Kbit 可编程 EEPROM（存储授权 / 设备参数）。
（4）存储系统（多介质冗余）
2×SATA 6Gbps 2.5 寸 SSD/HDD，支持 RAID0/1/5/10；
1× 前置 CFast II 型插槽（SATA3Gbps，可做系统启动盘）。
（5）机械与供电
尺寸：230 (W) × 206 (D) × 82 (H) mm，重量 3kg；支持壁挂、DIN 导轨安装；
供电：宽压直流 9~32VDC（3 针端子 V+/GND/V-），可选 150W 外置 AC-DC 适配器；整机功耗 230W；
环境耐受：工作温度 0~55℃；存储 - 40~85℃（不含存储介质）；40℃下 95% 无凝露湿度；带抗振动、冲击指标（CFast/SSD 耐受优于机械硬盘）。
3. 前后板接口完整定义
前面板（可视化操作区）
J 区：4 路 PoE 网口 CH1~CH4，带端口状态指示灯；
H：2×USB3.0；G：4×USB2.0；I：CFast 卡槽；
F：DVI-I 显示；E：2 路独立千兆 LAN；D：PS/2 键鼠；
C 复位键、B 电源开关（长按 5s 强制关机）、A 系统状态 LED。
后面板（工业接线区）
K：9~32V 直流供电端子；L：音频输入输出；
M：DB62 串口扩展接口；N：DB37 隔离数字 IO 接口。

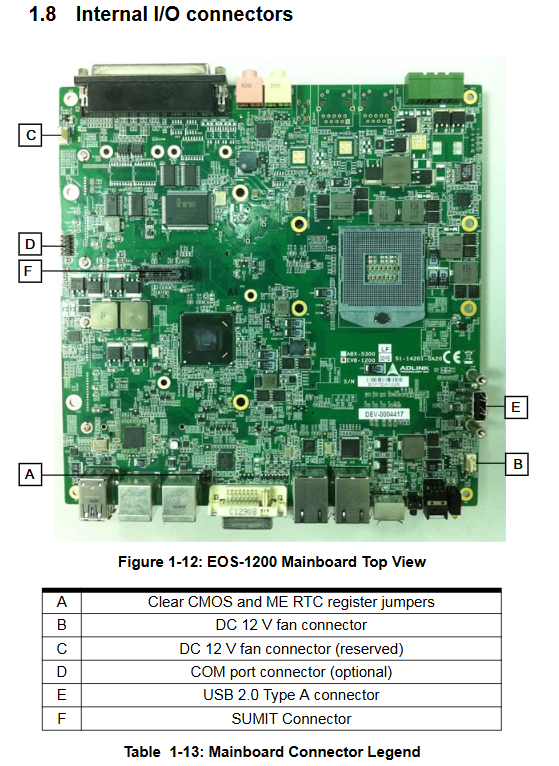

主板内置扩展
2 路 SATA 硬盘接口、2 路 12V 风扇插座、清除 CMOS/ME RTC 跳线；
SUMIT 扩展插槽（集成 PCIe x1/x4、多路电源，用于硬件扩展）；
内置 USB2.0（加密狗专用）。
4. 装箱清单
主机、壁挂支架 ×2、固定螺丝、PS/2 Y 型分线器、PoE 网口防尘盖、加密狗固定支架、用户手册、凌华驱动工具 DVD。
快速上手（硬件安装 + 系统部署）
1. 硬件拆装步骤
内存安装：拆除底盖，45° 插入 DDR3 笔记本内存并卡扣固定；
硬盘安装：拆卸硬盘托架，固定 2.5 寸 SSD/HDD 后装回主板 SATA；
加密狗安装：打开上盖，将授权 USB 狗固定在主板内置 USB 口，配套支架锁紧防脱落；

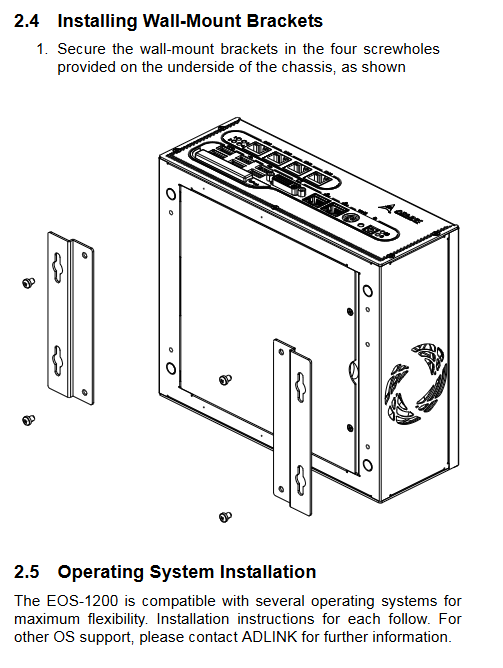

壁挂安装：支架锁在机箱底部 4 个螺丝孔，固定到墙面 / 导轨。
2. 操作系统支持与安装
仅支持 Windows 嵌入式系统：Windows XP/XP Embedded、Windows7/Win7 Embedded Standard SP1；
XP 安装：BIOS 中 SATA 切换 AHCI，安装时 F6 加载 SATA 驱动；XP Embedded 可定制精简镜像（标准 1.4GB）；
Win7 安装：需先修改注册表开启 AHCI，重启 BIOS 切换 SATA 模式后完成部署；凌华可提供预装好系统的整机服务。
3. 全套驱动安装顺序（必须按序）
芯片组驱动（Intel QM67）
集成显卡驱动（Intel HD 核显）
网卡驱动（双千兆 LAN）
Realtek 声卡驱动
TI USB3.0 控制器驱动
Intel ME 管理引擎组件
ADLINK PCMe-1432 隔离 DIO 驱动（设备管理器可识别 PCMe-1432 Device）
功能开发函数库（机器视觉 IO/PoE 二次开发）
1. 开发适配环境
兼容 C/C++、C#、VB.Net、Delphi；基础 DIO 函数复用 PCIS-DASK 库，额外新增 SmartPoE、EEPROM 专属 API；提供头文件 (.h/.cs/.vb)、静态 lib 库、运行 DLL 文件。
2. 四大类 API 函数
（1）系统初始化类（板卡注册释放）
Register_Card（初始化 DIO 板，返回设备 ID，所有 IO 操作前置调用）、Release_Card、GetBaseAddr、GetCardType等，用于硬件寻址与资源释放，最多同时注册 32 块设备。
（2）DI/DO 数字输入输出函数
单点操作：DI_ReadLine读单路输入、DO_WriteLine输出单路电平；
批量端口操作：DI_ReadPort/DO_WritePort一次性读写 16 路通道；
支持隔离 IO 电平逻辑读取与回写。
（3）COS 电平跳变中断函数（工业检测核心）
检测 DI 通道电平变化触发硬件中断，支持 Windows 消息回调、事件句柄等待：
DIO_SetCOSInterrupt32开启指定通道中断、DIO_GetCOSLatchData32读取中断锁存电平；支持双路独立中断源配置DIO_SetDualInterrupt。
（4）Smart PoE 专用控制
SmartPoE_SetPower(端口0~3,模式)：模式 0 关闭该路 PoE 供电，模式 1 自动检测相机并上电，用于节能 / 设备故障断电。
（5）EEPROM 存储函数（授权加密）
1Kbit 板载存储，偏移地址 0~255，支持单字节 / 多字节读写：
EEPROM_ReadByte、EEPROM_WriteByte、EEPROM_WriteBytes(1~4字节)；写入周期约 5ms，写入期间读写返回忙错误码。
3. 数据类型定义
提供 8/16/32 位有 / 无符号整型、32/64 位浮点，适配工业 IO 数值、电压、计数数据。
BIOS 完整设置（Aptio UEFI 2011）
开机按 Del 进入 BIOS，分为 6 大菜单，适配工业长时间稳定运行：
Main（基础）：系统时间、日期；
Advanced（高级硬件）
ACPI 电源、CPU 配置（虚拟化 VT、睿频、C-State 节能、XP 兼容关闭最大 CPUID 限制）；
板载设备：双网卡开关、PXE 网络启动、串口模式切换 RS232/422/485；
SATA 模式切换：IDE/AHCI/RAID；USB 全局开关、XHCI/EHCI 兼容；
硬件监控：CPU / 板卡温度、双风扇转速、各路电压监控，支持全速 / 自动温控风扇；
AMT 远程管理、Intel 防盗技术、串口远程控制台重定向；
Chipset 芯片组：I/O 虚拟化 VT-d、核显显存分配；
Boot 启动项：设置 U 盘 / 硬盘 / 网络启动优先级、开机 LOGO、数字锁；
Security 安全：管理员 / 开机用户密码；
Exit 退出：保存 / 放弃修改、恢复出厂默认、启动 EFI Shell；
关键工业设置：断电恢复上电开机（Restore On AC Power Loss=Power On），适配无人值守产线。
安全规范与维护要求
静电防护：开盖维修必须佩戴接地手环，整机对静电敏感；拆机前断开全部电源；仅授权电子工程师可打开机箱；
电气安全：严禁液体溅入，通风口不可遮挡；供电必须匹配 9~32V 宽压，禁止超压；
电池风险：主板纽扣锂电池，更换型号错误有爆炸风险，废弃电池合规回收；
故障报修场景：电源线损坏、进水、温湿度超标、跌落损坏、无法正常启动需联系原厂售后，禁止自行维修。
