ADLINK ECS-8582-4S ExpressCard 转 PCI 扩展系统手册
时间: 2026-08-12浏览次数：
ADLINK ECS-8582-4S ExpressCard 转 PCI 扩展系统手册
ADLINK ECS-8582-4S ExpressCard 转 PCI 扩展系统手册
基础信息
产品全称：ECS-8582-4S 笔记本 ExpressCard 外置 4 槽 PCI 扩展整套系统
核心用途：给带 ExpressCard/34/54 插槽的笔记本电脑扩展外置独立 PCI 插槽，可远程分离主机与 PCI 外设，最远延长 7 米，适配工业采集卡、运动控制卡等 PCI 设备。
受众：硬件工程师、测试系统集成人员、工控调试人员；完整覆盖产品规格、安装、硬件结构、故障排查。
产品整体系统组成
整套 ECS-8582-4S 由三大核心部件构成：
EC-8560（笔记本端 ExpressCard 转接卡）
ExpressCard/34 规格，兼容 34/54 两种笔记本卡槽，内置信号均衡芯片，通过屏蔽长线输出 PCIe X1 信号。
RK-8005（4 槽外置扩展机箱）
紧凑型壁挂式工业机箱，内置 BP-8005 背板、200W ATX 电源、80mm 散热风扇，出厂预装 PCI-8565 桥接卡，预留 4 个半高 PCI 插槽。
屏蔽高速延长线缆（标配 3m，可选 1m/7m）
差分屏蔽双绞线，双向 2.5Gbps PCIe 传输，抗工业电磁干扰。
整套包装清单
EC-8560 转接卡、固定支架、3m 延长线缆、RK-8005 机箱（预装 PCI-8565、BP8005 背板、200W 电源）、壁挂套件、交流电源线、纸质手册。
核心规格与关键特性
1. 总线协议标准
主机侧：兼容 ExpressCard 1.2、PCIe 1.0a X1，双向带宽 250MB/s；
机箱侧：PCIe 转 PCI 桥（PCI-to-PCI Bridge 1.2），输出 32bit/33MHz 标准 PCI 总线，支持 3.3V/5V PCI 板卡；
总线完全透明：外接 PCI 设备无需额外驱动，笔记本 BIOS 自动识别，如同内置插槽。
2. 电气尺寸参数
EC-8560：108×34mm，供电 3.3V/210mA；
PCI-8565 半高卡：120×64mm，3.3V/720mA；
RK-8005 机箱：122 (W)×195 (H)×259 (D) mm，整机 3.2kg；
电源输入：85~265V 宽幅交流，输出 200W；
散热：80mm 滚珠轴承风扇；
背板 BP-8005：1 个系统槽（固定插 PCI-8565）+4 个通用半高 PCI 插槽。
3. 环境参数
工作温度 0~50℃，存储 - 20~80℃，相对湿度 10%~90% 无凝露。
4. 核心功能亮点
远程分离：线缆可选 1/3/7 米，笔记本可放置于安全区，PCI 设备置于高温 / 危险工业现场；
壁挂式小型机箱，节省控制柜空间；
EMI 优化：支持扩频时钟（SSC）跳线，降低电磁辐射；
远程开关机引脚 JP1，支持外部触发机箱电源；
全屏蔽差分线缆，工业环境抗干扰；
无驱动透明桥，Windows/Linux 原生支持所有标准 PCI 采集 / 运动卡。
5. 典型应用场景
电子产线自动化测试、高密度 IO 测控系统、军工航空测试设备、危险环境远程测量、便携式实验室测试平台。
硬件各部件详细布局、接口与跳线
（一）EC-8560（笔记本端）
外形 ExpressCard/34，配套金属固定支架（ExpressCard/54 笔记本必须加装）；
外侧 DB 型线缆接口，锁紧螺丝固定延长线；无板载跳线，仅链路指示灯。
（二）PCI-8565（机箱内桥接卡）
CN1：PCIe 延长线缆接口；D1：链路状态绿灯；
JP1：远程 ATX 开关机引脚，可外接开关控制机箱上电；
JP2：扩频时钟 SSC 跳线
1-2 短接：开启 SSC，降低 EMI 电磁干扰；
2-3 短接：关闭 SSC，标准 PCI 时钟。
（三）RK-8005 机箱与 BP-8005 背板
机箱面板：红色 POWER 电源灯、绿色 LINK 链路灯、电源船型开关、AC 输入插座、散热风扇；支持壁挂安装。
BP-8005 5 槽 PCI 背板
插槽：SYSTEM 系统槽（专用，仅插 PCI-8565，禁止 CPU 主板卡）、PCI1~PCI4 四个外设槽；
CN2：标准 ATX 主电源接口；CN3：12V 风扇供电；CN4：PW-OK 电源状态检测；CN1：面板 LED 接线；
JP1：面板 LED 跳线；JP2：ATX 电源使能；JP3：风扇电源跳线。

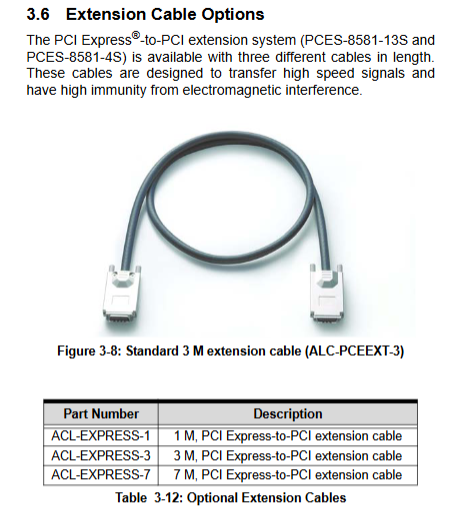

（四）延长线缆选型
ACL-EXPRESS-1（1m）、ACL-EXPRESS-3（标配 3m）、ACL-EXPRESS-7（7m 最长），全屏蔽差分结构。
完整安装操作流程（防静电强制要求）
全程必须接地防静电手环 + 防静电垫，禁止裸手触碰芯片金手指。
步骤 1：笔记本端 EC-8560 安装
笔记本完全断电；
延长线锁紧至 EC-8560 接口；
ExpressCard/54 机型加装金属固定支架，再插入笔记本 Express 卡槽；34 机型可直接插入。
步骤 2：机箱内 PCI 板卡安装
机箱断电，拆开上盖；
4 个空闲 PCI 槽任选其一装入目标采集 / 运动卡，螺丝固定挡板；
盖回机箱盖板锁紧螺丝。

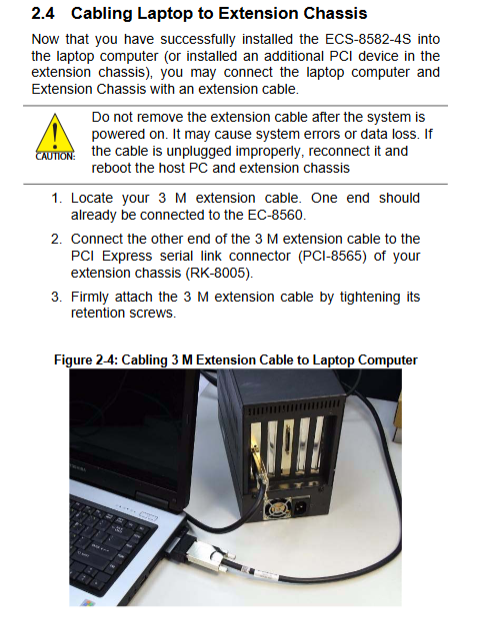

步骤 3：整机线缆对接
延长线另一端锁紧至机箱内 PCI-8565 的 CN1 接口，两端螺丝全部拧紧，上电前确认线缆无松动。
步骤 4：严格上电 / 下电顺序（关键，避免蓝屏、硬件损坏）
开机顺序：先打开 RK-8005 机箱电源 → 再启动笔记本电脑
原理：BIOS 开机扫描 PCI 总线，机箱必须提前上电，桥接设备才能被系统分配 IRQ、IO 资源。
关机顺序：先关闭笔记本系统并断电 → 再关闭机箱电源
严禁笔记本运行中途断开线缆 / 关闭机箱电源，会直接系统崩溃、丢失数据甚至损坏 PCI 板卡。
指示灯状态判断
绿色 LINK 灯常亮 = 线缆连接正常、PCIe 链路握手成功；链路断开 / 机箱未上电则熄灭。
系统工作原理框图
笔记本 ExpressCard → EC-8560 信号均衡芯片 → 屏蔽长线 PCIe X1 差分链路 → PCI-8565 桥接芯片 → BP-8005 背板 32bit PCI 总线 → 4 路外接 PCI 板卡。
故障排查 FAQ
Q：最长延长距离？
A：标配 3m，可选 7m，线缆统一专用屏蔽线，不可自制普通网线 / 串口线替代。
Q：是否需要额外驱动？
A：无需，硬件为标准 PCIe-to-PCI 透明桥，操作系统原生识别。
Q：一台笔记本能否接多个扩展机箱？
A：单 ExpressCard 接口仅支持 1 台机箱；多机箱需多 ExpressCard 插槽笔记本。
Q：系统识别不到 PCI 板卡如何处理？
排查步骤：
① 确认上电顺序（先机箱后笔记本）；
② 检查两端线缆锁紧、LINK 灯是否亮起；
③ 更新笔记本 BIOS，关闭主板内置多余外设释放 IRQ 资源；
④ 单张 PCI 卡逐一上机排查冲突；推荐 Intel 945/965 及更新芯片组笔记本。
Q：电磁干扰大怎么办？
A：将 PCI-8565 JP2 跳线切换为开启 SSC 扩频时钟模式。
安全操作规范
安装、插拔线缆、更换板卡前整机必须断电；
设备远离液体、高温、粉尘，通风口不可遮挡；
仅原厂 200W 配套电源，禁止替换非标准电源；
内置锂电池，错误型号更换存在爆炸风险，废旧电池合规回收；
仅凌华授权工程师拆机维修，私自拆解失去保修。
