ADLINK cPCI/PCI-8554+R 多功能计数 / 定时卡
时间: 2026-08-12浏览次数：
ADLINK cPCI/PCI-8554+R 多功能计数 / 定时卡
ADLINK cPCI/PCI-8554+R 多功能计数 / 定时卡
产品概述
1. 核心硬件架构
板卡搭载4 片 82C54 可编程定时计数器芯片，总计12 路 16 位减法计数器；配套 8 路数字输入 DI、8 路数字输出 DO、防抖滤波电路、双中断系统、PCI 总线 ASIC 控制器（兼容 PCI 2.1 即插即用），外部信号通过 100 针 SCSI-II 母座引出。
2. 关键特性
计数器灵活配置
1~10 号计数器：独立工作，软件可级联；时钟源 4 选 1（外部 ECLKn、前一路 COUTn-1、CK1、COUT10）；门控默认内部高电平常开，可外接门控信号。
11、12 号计数器：出厂硬件级联组成 32 位分频器，固定 8MHz 内部时钟；cPCI 版本可通过 JP14/JP15 外接门控，PCI 版本门控永久拉高。
最高输入时钟 8MHz，级联后最低输出频率 0.00186Hz，最大定时间隔 536 秒。
防抖消抖电路
采用 MC14490 滤波芯片，11 路外部时钟 / 外部中断可通过 JP1~JP11 开启防抖；防抖时钟 DB_CLK 二选一（2MHz 固定 / COUT11 输出），信号需维持 4 个 DB_CLK 周期才判定有效，滤除毛刺。
双中断系统（单 IRQ 通道）
INT1：内部源，COUT12 计数器输出；
INT2：外部源，E_INT 外部中断输入；
软件可区分中断源、单独开关、清除中断标志，适合看门狗、外部紧急触发场景。
数字 IO
8DI+8DO，TTL 电平兼容，共用 I/O 基址 0x18 寄存器（读 DI、写 DO）。
电气与结构
供电：5V 350mA 典型，接口引出 + 5V、+12V，带热敏电阻过流保护；
尺寸：134mm×107mm；工作温度 0~60℃，存储 - 20~80℃；
接口：100pin SCSI-II 连接器，PCI 与 cPCI 版本引脚定义略有差异（7、16 脚功能不同）。
3. 典型应用场景
事件计数、频率发生器、频率合成、脉冲宽度测量、低频脉冲输出、延时控制、工业自动化、看门狗定时器。
4. 软件配套支持
凌华提供全平台开发套件，全部随卡附赠光盘：
底层 C/C++ 库：DOS 库、Win95 DLL；
工业组态驱动：PCIS-DASK（Win98/NT/2000）、PCIS-DASK/X（Linux 共享库）；
第三方软件驱动：LabVIEW（PCIS-LVIEW）、HP VEE（PCIS-VEE）；
可视化控件：DAQBench ActiveX 控件（VB/VC++ 快速开发）；
商业驱动默认 2 小时试用，正式授权需向经销商采购。
快速上手与硬件安装
1. 包装清单
板卡本体、本用户手册、ADLINK 配套光盘、软件安装指南；缺失 / 损坏需联系经销商，保留防静电包装。
2. 防静电操作规范
板卡含静电敏感器件，拆装必须使用防静电手环、接地防静电垫，仅拿板卡边缘，禁止触碰芯片引脚；损坏禁止上电。
3. 跳线默认配置
PCI-8554（13 组跳线）
JP1~JP11：ECLK1~ECLK10、E_INT，默认关闭防抖；
JP12：Counter11 时钟，默认 8MHz 内部时钟；
JP13：Counter12 时钟，默认接 COUT11（硬件级联）。
cPCI-8554/R 额外 2 组跳线 JP14/JP15：控制 Counter11/12 门控，默认接 VCC 常开，可切换外部 GATE11/GATE12 信号。
4. 硬件安装步骤
关闭电脑与外设电源，释放人体静电；
根据需求修改板卡跳线；
插入 32 位白色 PCI 插槽，螺丝固定挡板；
开机后 Windows 即插即用自动识别 NuDAQ 设备，按光盘指引安装驱动。
5. 计数器、时钟、门控、中断详细原理
独立计数器（1~10）
软件通过_8554_SET_cntCLK自由切换 4 种时钟源，支持任意前后通道软件级联；门控可外接用于脉宽 / 频率测量。
硬件级联计数器（11、12）
默认 32 位分频，用于生成极低频率、看门狗定时；修改 JP12/JP13 可拆分为两路独立计数器，外接 ECLK11/ECLK12 时钟。
时钟系统 CK1
CK1 为全局参考时钟，二选一：8MHz 内部基准 / COUT11 输出，由_8554_SET_CK1配置。
防抖时钟 DB_CLK
二选一：2MHz 固定 / COUT11 输出，_8554_SET_DBCLK切换，仅外部时钟 / 中断防抖使用。
双中断硬件通路
COUT12 触发 INT1，E_INT 外部信号经防抖后触发 INT2；两路中断共用 PCI 单 IRQ，软件区分源并清除对应中断标志。

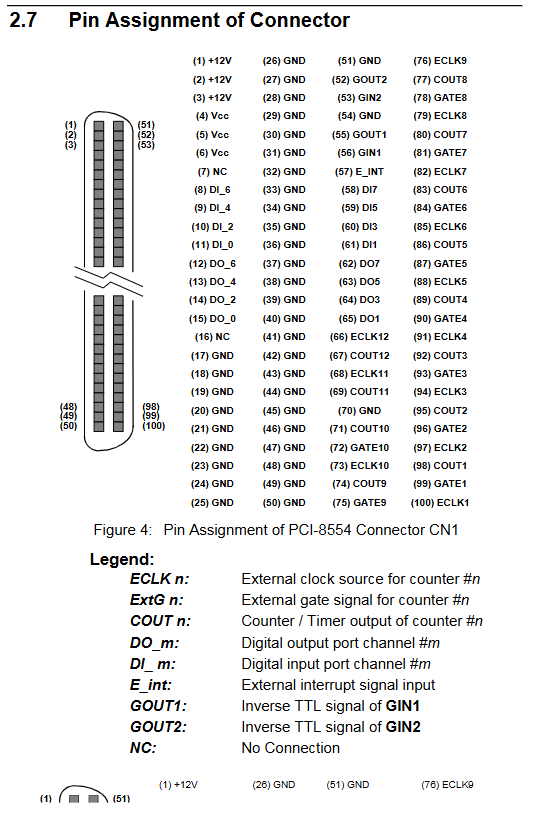

6. 100 针连接器引脚定义
区分 PCI 版与 cPCI/R 版，包含：
ECLK1~ECLK12：1~12 号计数器外部时钟；
GATE1~GATE10：外部门控（11/12 无外部引脚）；
COUT1~COUT12：计数器输出；
DI0~DI7 数字输入、DO0~DO7 数字输出；
E_INT 外部中断、GOUT1/GOUT2（GIN1/GIN2 反向 TTL）；
+12V、+5V 电源、大量 GND 接地引脚、NC 空脚。
底层寄存器手册
面向底层无驱动开发人员，全部寄存器为 8 位，基于 BIOS 分配的基地址 Base偏移访问：
PCI 即插即用寄存器
PLX PCI9030/9050 总线控制器，PCI 配置寄存器由系统 BIOS 自动分配基地址、IRQ，禁止手动修改避免资源冲突。
I/O 地址映射表

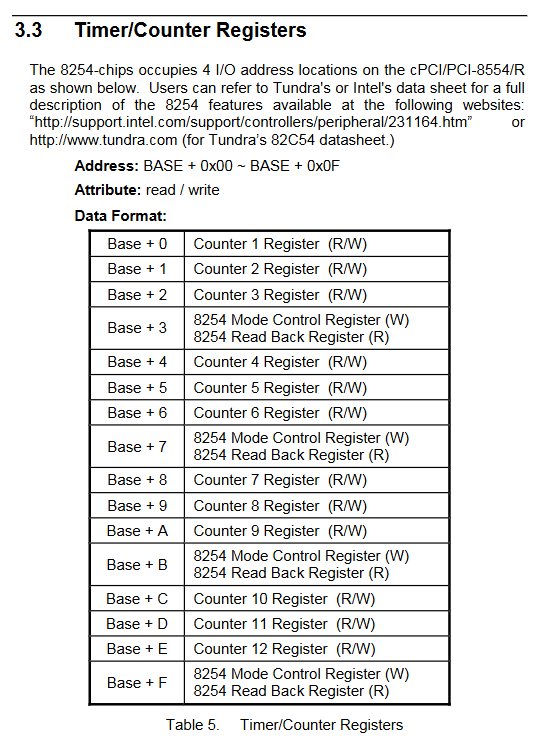

偏移地址 功能说明
Base+0x00~0x0F 4 片 8254 计数器寄存器（读写计数值、模式控制）
Base+0x10~0x12 时钟源选择控制寄存器（CnN1/CnN2、CK1SEL、DBCSEL）
Base+0x18 数字 IO 寄存器（读 = DI 输入，写 = DO 输出）
细分寄存器说明：8254 计数寄存器、时钟模式控制寄存器、DI 只读寄存器、DO 只写寄存器，每 bit 对应通道配置。
信号接线与典型工程应用
1. 数字 IO 接线规范
TTL 电平直连外部设备，DI 接收外部信号、DO 输出控制，配套公共 GND。
2. 五大标准应用案例（附接线、计算、软件 Demo 参考）
250kHz 方波发生器（单计数器）
内部 8MHz 时钟，计数器 1 分频值 32（8M/32=250K），门控悬空常开，COUT1 输出波形。
1 小时 1 脉冲超低频发生器（三级软件级联）
Counter1=4000、Counter2=2000、Counter3=3600，8M/4000/2000/3600=1/3600Hz，COUT3 每小时输出 1 脉冲。
脉冲宽度测量
被测信号接入 GATE1，内部 2MHz 做时基，单计数器最大测量 32.768ms；宽脉冲可多级级联扩展量程。
外部频率测量（1~100kHz）
一路计数器生成精准闸门时间，另一路对外部 ECLK1 脉冲计数，频率 = 计数值 / 闸门时长；外部时钟开启防抖滤除干扰。
事件计数器（1 秒统计外部脉冲数）
11/12 硬件级联生成 1 秒定时闸门，Counter1 统计 ECLK1 外部事件脉冲，防抖开启适配机械开关输入。
双中断综合应用
INT1 做系统看门狗定时报警，INT2 接外部急停触发，软件区分两路中断分别处理。
C/C++ 软件函数库
区分 DOS 库（函数前缀_）、Win95 DLL（前缀W_），提供全套操作接口，统一数据类型（U8/U16/I16/U32 等）：
核心功能函数分类
板卡初始化
_8554_Initial：扫描系统内多块 8554 卡，读取 BIOS 分配的基地址、IRQ。
计数器读写控制
_8554_Write_Counter：写入计数器编号、工作模式、初值；
_8554_Read_Counter：读取当前计数值与工作模式；
_8554_Stop_Counter：停止指定计数器；
_8554_Read_Status：读取计数器运行状态。
时钟源配置
_8554_SET_cntCLK：设置 1~10 号计数器时钟源；
_8554_SET_CK1：全局参考时钟 CK1 切换；
_8554_SET_DBCLK：防抖时钟 DB_CLK 切换。
数字 IO 读写
_8554_DO：输出 8 位数据到 DO 端口；
_8554_DI：读取 8 路 DI 输入状态。
中断全套操作
_8554_Set_INT_Control：开关 INT1/INT2 中断使能；
_8554_Get_IRQ_Status：查询当前触发的中断源；
Windows 专属：W_8554_INT_Enable/W_8554_INT_Disable绑定系统事件；
DOS 专属：_8554_CLR_IRQ1/_8554_CLR_IRQ2清除中断标志。
返回值规范
统一错误码：无错误、无 PCI BIOS、板卡未初始化、计数器号非法、模式参数非法。
