ADLINK 743X 系列隔离数字 IO 板
时间: 2026-08-11浏览次数：
ADLINK 743X 系列隔离数字 IO 板
ADLINK 743X 系列隔离数字 IO 板
基础信息
ADLINK NuDAQ/NuIPC 743X 系列 PCI/cPCI 隔离数字 IO 卡，包含 PCI 标准 PCIe 板卡、3U CompactPCI 前置 IO、后置 R IO 多版本
产品线分类
PCI 短卡：PCI-7432（32DI+32DO）、PCI-7433（64DI）、PCI-7434（64DO）
cPCI 标准前置：cPCI-7432、cPCI-7433、cPCI-7434
cPCI 后置 IO 版本：R 基础款、RP 共电源款（cPCI-7432R/RP、7433R、7434R/RP）

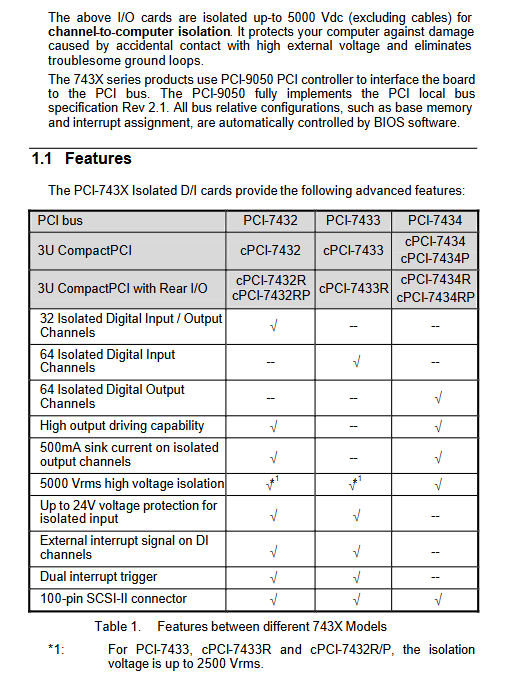

核心共性 全系采用 PLX PCI-9050 PnP 控制器，支持 BIOS 自动分配中断 / IO 地址；光耦电气隔离，最高 5000Vrms 隔离耐压；统一 100Pin SCSI-II 外部接口，最高 10kHz 读写速率。
产品核心功能与规格参数
1 各型号硬件通道与隔离差异总表
型号 DI 通道 DO 通道 隔离耐压 输出驱动 特殊配置
PCI-7432/cPCI-7432 32 隔离输入 32 隔离输出 5000Vrms 单路最大 500mA 灌电流 DI0/1 双路硬件中断
PCI-7433/cPCI-7433 64 隔离输入 无输出 2500Vrms - 8 组输入浪涌保护跳线，支持 50V 输入
PCI-7434/cPCI-7434 无输入 64 隔离输出 5000Vrms 单路最大 500mA 分 8 组输出公共电源 VDD
R/RP 后置系列 通道同对应标准版 通道同对应标准版 R 版 2500V 输出分共地 / 共电源两种接线 cPCI 背板 J2 后置信号
2 数字输入电气规范（IDI）
逻辑电平：高 5~24V，低 0~1.5V；PCI-7433 支持最高 50V 输入
输入内阻：7432 为 2.4KΩ，7433 为 4.7KΩ
隔离：光耦隔离，支持源型 / 漏型两种外部传感器接线
中断：7432/7433 仅 DI0、DI1 可触发硬件中断
带宽：最高 10kHz 采集速率
保护：PCI-7433 板载 8 组跳线，每组控制 8 通道瞬态抑制保护电路通断
3 数字输出电气规范（IDO）
输出芯片：ULN2803 达林顿晶体管漏极输出
负载范围：外部 5~35VDC；单通道持续 500mA，单芯片总功耗 2.25W
分组设计：每 8 路输出共用一组 VDD 公共供电、IGND 回流地；RP 版本统一共电源架构
电感负载要求：继电器 / 线圈必须并联续流二极管，抑制反向高压击穿芯片
板载辅助电源：每连接器引出 V5V 板载非稳压 5V 输出
4 通用机械与环境
PCI 卡尺寸：173mm 长 ×106mm 高标准短 PCI 挡板
cPCI 全系列：标准 3U 工控板尺寸
工作温度：0~60℃；存储 - 20~80℃；湿度 5%~95% 无凝露
功耗：7432 典型 + 5V 530mA；7433 典型 + 5V 500mA；7434 典型 + 560mA
硬件结构、连接器与跳线说明
1 PCB 布局区分
PCI-743X：仅前置 100Pin CN1 SCSI 接口，无背板 J2
cPCI 标准版：前置 CN1，侧边预留 cPCI J2 背板引脚（无后置 IO）
cPCI-R 后置系列：CN1 为后置转接板输出，机箱背板 J2 传输 IO 信号，必须搭配 DB-100RU 后置过渡板使用
文档附带三款板卡平面布局图纸，标注 PCI 控制器、CN1/J2 位置。
2 100Pin SCSI-II 连接器引脚规则
通用引脚定义标识：
IDI_n：第 n 路隔离数字输入
IDO_n：第 n 路隔离数字输出
COMm：每组 8 路 DI 公共端（可接 24V 或 GND，适配源 / 漏传感器）
VDDm：每组 8 路 DO 外部供电公共正极
IGND：输出回路回流地
V5V：板载 5V 辅助电源
分型号独立引脚表：7432、7433、PCI-7434、cPCI-7434R/RP，区分共地、共电源两种输出接线定义。
3 跳线配置（仅 PCI-7433）
板载 J1~J8 共 8 组跳线，每组对应 8 路 DI 通道，短接开启瞬态电压抑制保护，断开关闭保护电路，图纸标注跳线物理位置与输入简化电路。
4 输入 / 输出标准接线原理图
隔离输入两种接法：源型（COM 接 24V）、漏型（COM 接 GND），配套光耦、限流电阻电路示意图
输出两种接线：
共地 R 版本：负载负极接 IGND，VDD 接外部 24V 正极
共电源 RP 版本：负载正极统一接 VDD，负极接 IGND，适合批量电磁阀驱动

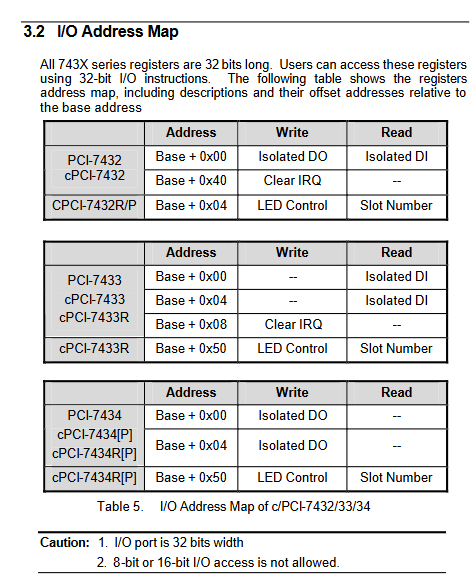

寄存器底层定义（面向底层开发人员）
PCI 配置区：PCI-9050 桥接芯片寄存器，BIOS 自动分配基地址、中断，禁止手动修改避免资源冲突
本地 IO 寄存器统一 32 位宽度，仅支持 32 位读写，8/16 位访问会硬件报错
cPCI-7432：BASE+0 读写 DI/DO；BASE+0x40 中断清除；BASE+0x04 LED / 槽号读取（R 版）
cPCI-7433：BASE0~7 共 8 个 32 位寄存器存储 64 路 DI 只读；0x08 中断清除
cPCI-7434：BASE0~7 共 8 个 32 位寄存器 64 路 DO 只写
寄存器位映射：每 bit 对应一路 IO 通道，文档完整列出 32/64 通道 bit 分配表
软件驱动与开发库全支持
1 支持操作系统与开发环境
DOS、Windows95/98/NT/2000；提供原生 C/C++ 库、Windows DLL，兼容 VB、VC、Delphi、Borland 等开发工具
2 第三方上位机驱动配套（光盘自带，部分需授权）
免费无授权：LabVIEW（PCIS-LVIEW）、HP VEE
需授权组件：DAQBench ActiveX、PCIS-DDE（InTouch）、ISaGRAF 软 PLC、InControl、OPC 服务端
3 DOS / Windows 函数库规范
命名规则：DOS 函数前缀_，Win95 DLL 前缀W_，如_7432_Initial()、W_7432_Initial()
核心 API 分类：
板卡初始化：扫描系统内 743X 硬件，返回卡号、PCI 基地址、中断号
DI 读取：分高低 32 位双字读取 64 通道输入
DO 输出：批量写入 32/64 位输出寄存器
中断控制：DI0/1 中断开启 / 关闭、中断状态读取
R 版专属：背板 LED 控制、读取 cPCI 机箱物理槽位号
配套工具：DOS 下 7432UTIL/7433UTIL/7434 测试程序，可直接读写 IO 调试
硬件安装标准流程
拆包防静电规范：必须接地防静电垫 + 手环，手持板边缘，禁止触碰芯片；运输破损严禁上电
装机步骤：整机断电→释放人体静电→插入空闲 PCI/cPCI 插槽→固定螺丝
cPCI-R 后置版本警告：仅配套原厂 cPCI 背板，第三方背板引脚定义不同会永久烧毁板卡
Windows 系统：开机 PnP 自动识别硬件，加载光盘 PCIS-DASK 驱动；多卡系统自动分配独立 COM/IO 资源
