ADLINK cPCI-9116 3U CompactPCI 64 通道 16 位 250KS/s 模拟采集卡
时间: 2026-08-12浏览次数：
ADLINK cPCI-9116 3U CompactPCI 64 通道 16 位 250KS/s 模拟采集卡
ADLINK cPCI-9116 3U CompactPCI 64 通道 16 位 250KS/s 模拟采集卡
产品核心特性
1.1 模拟输入 AI 核心能力
通道配置灵活：64 单端 (SE) / 32 差分 (DI)，支持单端、差分混合采集，软件切换无跳线
ADC 规格：LT1606 芯片，16 位分辨率，最高采样速率 250KS/s
板载缓存：1024 字硬件 FIFO；512 字通道增益队列（可自定义采集通道顺序、增益、输入模式）
可编程增益：×1/×2/×4/×8
输入电压范围
双极性：±5V、±2.5V、±1.25V、±0.625V
单极性：0~10V、0~5V、0~2.5V、0~1.25V
硬件指标
共模抑制 CMRR：最高 93dB（±0.625V 量程）
精度：满量程 0.01%~0.04%
输入阻抗 100MΩ//6pF，支持 ±35V 持续过压保护
时基时钟：内置 24MHz；外部时钟 1MHz~24MHz 兼容 TTL
5 种硬件触发模式：软件触发、预触发 Pre、后触发 Post、中间触发 Middle、延迟触发 Delay
三种数据传输方式：软件轮询、EOC 转换完成中断、FIFO 半满中断、PCI 主 DMA（高速无 CPU 占用）
1.2 数字 IO DIO
8 路 TTL 数字输入 + 8 路 TTL 数字输出，标准 TTL 电平规范，可读写寄存器批量操作。
1.3 通用定时器 GPTC
单路 16 位加减计数器，时钟可选内置 24MHz / 外部最高 20MHz，支持门控、上下计数硬件引脚，提供 2 种标准计数模式。
1.4 通用电气与结构规格
接口：100 针 SCSI-II J1 连接器，集成 AI/DI/DO/ 定时器 / 外部触发 / 时钟 /±15V/+5V 辅助电源输出
功耗：+5V 560mA、+3.3V 100mA；±15V 输出最大 5mA，+5V 输出最大 500mA
温区：工作 0~60℃，存储 - 20~80℃，湿度 5~95% 无凝露
尺寸：标准 3U CompactPCI 板卡

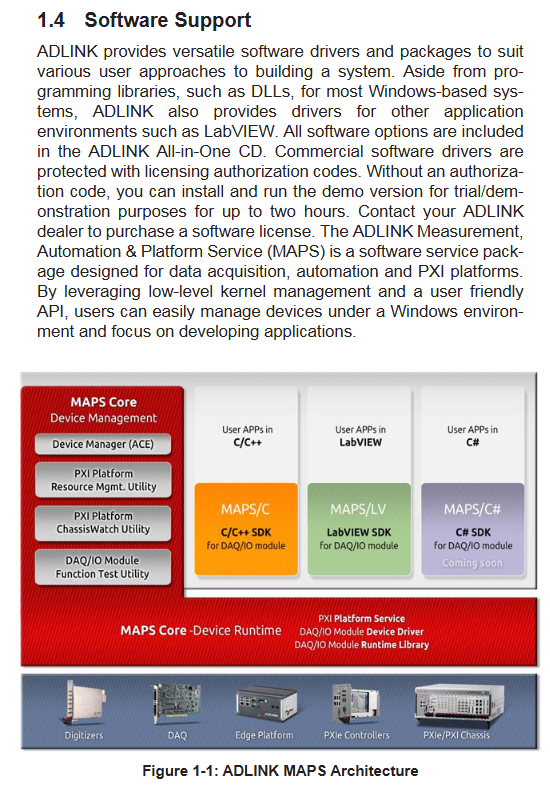

1.5 全套软件生态（MAPS 平台）
凌华统一 MAPS 测量自动化软件套件，全部随光盘附赠，商业驱动需授权，无授权仅 2 小时试用：
MAPS Core（必备底层）
ACE 连接管理器：设备识别、DMA 缓存配置、别名设置、软面板 Soft Front Panel（可视化波形采集）
系统工具：机箱监控、设备资源管理、硬件自检工具
MAPS/C：C/C++ 开发 SDK，头文件、API、工程示例，支持 Windows
MAPS/LV：LabVIEW 专用驱动 VI 库，配套例程
MAPS/C#：.NET C# 开发 SDK（文档标注即将推出）
支持系统：全 Windows 系列，PCI 即插即用自动分配 IRQ、IO 基址，无需跳线配置
硬件安装与防静电规范
2.1 包装清单
cPCI-9116 板卡、用户手册、配套 All-in-One 软件光盘、软件安装指南；配件缺失联系经销商，保留原包装。
2.2 防静电强制操作
板卡含静电敏感芯片，操作必须：
接地防静电垫 + 防静电手环；
仅握持板卡边缘，禁止触碰芯片、金手指；
开箱检查 PCB 元器件无松动，IC 插座按压紧固；
硬件损坏严禁上电。
2.3 PCI 即插即用机制
无任何 IRQ、DMA、基地址跳线，系统 BIOS 上电自动分配资源；
故障排查：开机异常多为中断冲突，调整 BIOS PCI 资源分配参数。

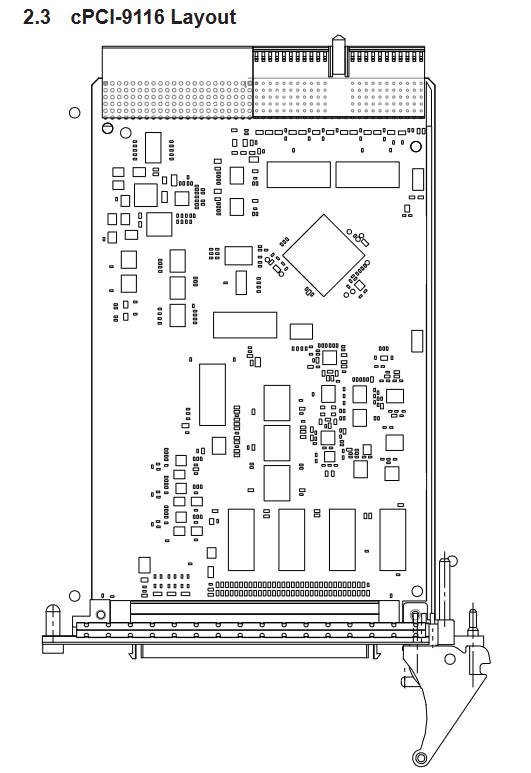

2.4 PCB 布局
标准 3U cPCI 版型，正面集成 ADC、FIFO、FPGA、电源转换、100 针后置连接器。
100 针 J1 连接器与信号接线
3.1 连接器引脚分类
模拟输入 AI
单端通道：AI0~AI63；差分通道 AIHx (正)/AILx (负)，共 32 组差分；
U_CMMD 用户共模引脚：抑制多路共模噪声；
AGND 模拟地，独立隔离数字地 DGND。
数字 IO：DI0~DI7 输入，DO0~DO7 输出，TTL 电平。
定时 / 触发专用引脚
ExtTimeBase：外部 24MHz 以内时钟输入
ExtTrg：外部数字触发边沿输入
SSH_OUT：同步采样保持输出（外接 S/H 芯片）
GPTC：计数器 CLK、GATE、UPDN 方向、OUT 输出
辅助电源：+15V、-15V、两路 + 5V 对外供电。
3.2 三种模拟输入接线方式
单端输入 SE
适合浮空信号源（隔离传感器、热电偶），所有信号统一参考板卡 AGND，布线简单，但抗共模干扰弱。
差分输入 DI
适合接地参考信号，大幅抑制工频共模噪声；浮空源需在负端增加偏置电阻提供回流路径。
用户共模 U_CMMD
多路同地参考信号统一接 U_CMMD 引脚，消除多点地电位差带来的干扰。
3.3 数字 IO 接线
TTL 双向缓冲电路，DI 读取外部电平，DO 输出驱动外部设备，共用 DGND 数字地。
核心工作原理
4.1 两种采集模式
模式 1：软件单点轮询
软件单次触发 ADC 转换，轮询 FIFO 空标志读取数据；转换周期≤4μs，适合低速、非同步单点测量，时序完全由软件控制。
模式 2：可编程扫描采集（推荐高速同步采集）
通过 4 组硬件计数器精准控制采集时序：
SI2（16bit）：单通道采样间隔；
DIV（9bit）：单次扫描包含通道数量（对应增益队列条目）；
SI（24bit）：完整扫描重复周期；
SC（24bit）：触发后总扫描次数；
约束：SI ≥ SI2 × DIV，最高 250KS/s 采样。
SSH_OUT 同步输出：每轮扫描输出脉冲，驱动外部同步采样保持电路，实现多通道同步采样。
通道增益队列：最多 512 条，自定义采集顺序、通道、增益、输入模式，循环采集。
4.2 五种触发完整工作逻辑
软件触发：程序调用启动采集，无外部信号，固定时序扫描。
预触发 Pre-Trigger：持续采集，外部触发到来后仅保留触发前 M 组扫描数据；M_enable 可屏蔽前期触发，保证固定预采集长度。
中间触发 Middle-Trigger：同时保存触发前 M 扫 + 触发后 N 扫，适合捕捉事件前后完整波形；支持 M_enable 过滤早期触发。
后触发 Post-Trigger：外部触发到达后才开始采集 N 组扫描，适合捕捉事件后续波形；支持多次重触发。
延迟触发 Delay-Trigger：外部触发后等待可编程延时，延时结束再启动采集；延时时钟可选 24MHz 基准或 ADC 采样时钟。
4.3 三种数据传输机制
EOC 中断：每通道转换完成触发中断，适合低速率实时处理；不支持预 / 中间触发。
FIFO 半满中断：缓存存满 512 点触发批量读取，减少中断次数；不支持预 / 中间触发。
PCI 主 DMA（推荐高速）：硬件直接搬运数据至主机内存，CPU 零参与；唯一支持预、中间触发模式，单次最大采集 32M 样本。板载 1K FIFO 缓存防止数据丢失。
4.4 通用定时器 GPTC 功能
单路 16 位加减计数器，两种工作模式：
模式 0（终端计数中断）：计数到 0 输出高电平，用于事件计数；
模式 1（分频发生器）：N 分频脉冲输出，定时、脉冲生成；
硬件控制：外部时钟、外部门控启停、UPDN 引脚切换加减计数，软件可读写当前计数值。
整机安全要求
安装、维修前整机断电，机箱盖板复原后再上电；
远离液体、高温，保证通风，避免表面高温烫伤；
内置锂电池，更换型号错误有爆炸风险，废旧电池合规回收；
仅授权工程师维修，进水、摔损、电源线破损需返厂。
