ADLINK cPCI-3534 /cPCI-3544 /cPCI-3538 系列串口模块
时间: 2026-08-11浏览次数：
ADLINK cPCI-3534 /cPCI-3544 /cPCI-3538 系列串口模块
ADLINK cPCI-3534 /cPCI-3544 /cPCI-3538 系列串口模块
全系列产品总对比核心表格梳理
所有板卡统一规格：3U cPCI、PCI2.1 即插即用、16C554 兼容串口控制器、最高 115200bps 波特率、全系带浪涌保护，尺寸 160×100mm，+5V 1400mA 典型功耗，工作温 0~55℃，存储 - 20~65℃，湿度 10%~95% 无凝露。
参数 cPCI-3534(3534R) cPCI-3544(3544R) cPCI-3538(3538R)
串口配置 3 路标准 RS232 + 1 路隔离 RS422/485 4 路互相隔离 RS422/485 8 路无隔离标准 RS232
隔离规格 D 口 2500VDC 隔离 四路通道 500VDC 互相隔离 无隔离，可外接 C588XB 扩展隔离盒
单系统最大卡 / 串口 2 张，合计 8 口 8 张，合计 32 口 2 张，合计 16 口
前置接口 DB37 母座 DB37 母座 DB62 母座
后置 IO 支持 cPCI-R3534 背板 支持 cPCI-R3544 背板 支持 cPCI-R3538 背板
配套线缆 C425M(DB25)、C409M(DB9) C425M、C409M C825M(DB25)、C809M(DB9)
系统兼容 DOS/Win3.1/95/98/NT/Linux/SCO DOS/Win95/98/NT/Linux/QNX DOS/Win3.1/95/98/NT/Linux/SCO
三款板卡硬件功能、引脚、跳线分述

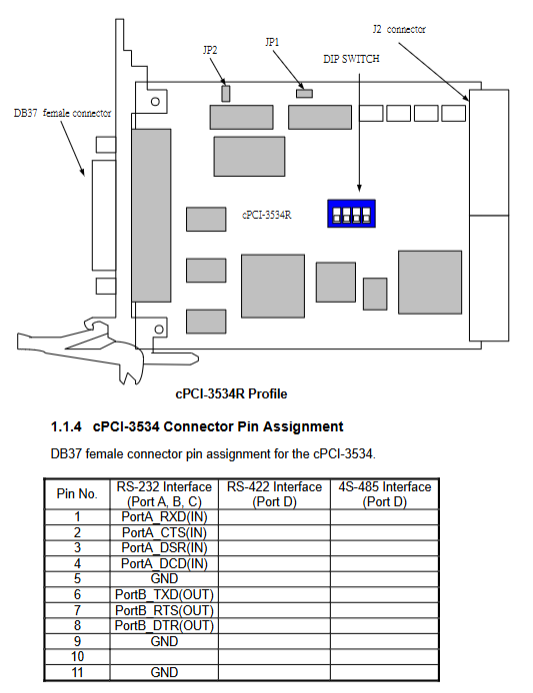

1. cPCI-3534（3RS232 + 单隔离差分口）
通道划分 A/B/C 为完整 Modem RS232（TX/RX/RTS/CTS/DSR/DTR/DCD/RI 全握手）；D 通道硬件拨码切换 RS422/RS485，独立 2500VDC 隔离地。
跳线配置
SW1-1：卡号识别，ON=1 号卡（COM 起始号靠前），OFF=2 号卡；双卡系统必须一 ON 一 OFF 避免端口冲突。
JP1：RS422 终端电阻；JP2：RS485 终端电阻，短接启用匹配长线阻抗。
接口定义 DB37 前置、cPCI J2 后置背板两种出线；配套 DB9/DB25 分线电缆，区分 RS232 全信号与差分 D+/D - 信号。
适用场景 混合 RS232 调试设备 + 差分总线传感器的紧凑型工控系统。
2. cPCI-3544（四路全隔离 RS422/485）
核心优势 四路通道两两电气隔离 500VDC，每通道独立 DIP 拨码切换 422 点对点 / 485 半双工总线；RS485 自带硬件自动收发流向控制，无需软件切换。
拨码与跳线
SW1~3 三位拨码：设置板 ID（0~7），支持最多 8 张卡共存。
JP1/JP3/JP5/JP7（四路 422 终端）、JP2/JP4/JP6/JP8（四路 485 终端），单通道独立启用匹配电阻。
硬件图纸 文档附带 cPCI-3544R 板卡布局图，标注 DB37 前置接口、J2 背板、全部终端跳线与 DIP 拨码位置。
配套工具 AdlComSet.exe Windows 可视化工具，读取所有 3544 板卡，逐通道切换 422/485 模式，支持开机保存配置。
适用场景 多节点工业 485 总线、远距离差分采集设备。
3. cPCI-3538（八路标准 RS232）
通道 A~H 八路纯 RS232，全部完整 Modem 硬件流控（RTS/CTS、软件 Xon/Xoff），板卡无隔离，可选外置 C588XB 模块实现隔离。
硬件识别 JP1 跳线区分 1/2 号卡，双卡系统错开设置。
接口 DB62 高密度前置连接器，配套 8 路 DB25 分线线缆；附带 cPCI-3538R 背板硬件示意图。
适用场景 多串口工控主机、多调制解调器、短距离串口设备组网。
4. R 型号后置 IO 背板（3534R/3544R/3538R）
配套专用过渡背板 cPCI-R3534/R3544/R3538，利用 cPCI 机箱 J2 背板插槽将串口信号后置出线。
引脚、线缆、协议与前置 DB37/DB62 完全一致，仅改变机箱出线位置，适配密闭前置无布线空间设备。
5. 通用串口信号定义
RS232：TX 发送、RX 接收、RTS/CTS 硬件握手、DSR/DTR/DCD/RI 调制解调、SG 信号地、FG 机壳地。
RS422：TX±、RX± 差分点对点，独立隔离地。
RS485：D+/D - 半双工总线差分信号。
硬件拆装与安装规范
1. 拆包防静电强制要求
全程使用接地防静电垫 + 防静电手环，人体接触机箱金属释放静电后再拿板卡。
仅握持板卡边缘，禁止触碰芯片、引脚；开箱检查 IC 插座是否松动，运输破损严禁上电。
2. 装机步骤
关闭工控机主机、所有外设电源；
选择空闲 3U cPCI 插槽，根据多卡数量提前设置板卡识别拨码；
平稳插入板卡，固定面板螺丝；
连接 DB 分线电缆（前置）或后置背板线缆。
全平台驱动安装指南
支持操作系统
DOS、Windows3.1/95/98/NT/2000/XP、Linux、QNX、SCO Open Server

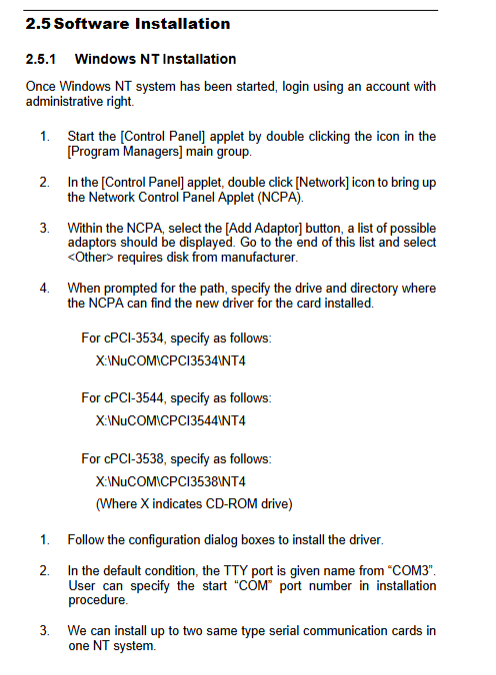

1. Windows NT 安装流程
管理员账户进入控制面板 - 网络适配器，选择厂商磁盘安装；
光盘驱动分型号目录，可自定义 COM 端口起始号（默认 COM3）；
双卡必须跳线一 ON 一 OFF，ON 卡分配靠前 COM 号；旧驱动需先卸载再新装，安装完成重启生效。
2. Windows 95/98
系统即插即用自动识别硬件，按指引载入驱动，拨码决定 COM 端口顺序，共享 IRQ 资源。
3. Windows 2000/XP
系统自动检测硬件，指定对应光盘驱动目录；3534/3538 依靠跳线区分卡号固定 COM 段，3544 依靠 SW 拨码区分。
4. Linux 系统驱动
3534/3538：解压源码包，编译内核模块，运行 Install 脚本安装；
3544：解压 pci3544 源码，执行 3544_inst.pl 脚本，可指定安装卡数量、设备主编号。
5. 配套工具说明
仅 cPCI-3544 提供 AdlComSet.exe 可视化配置软件，文档附带工具界面截图：
主界面：显示所有已识别板卡及对应 COM 段；
端口设置页面：修改每通道 422/485 模式、设置开机保存配置。
cPCI-3534/3538 无专用配置工具，系统识别为标准系统 COM 口直接使用。
6. 应用示例
驱动光盘附带各系统串口读写示例程序；DOS 仅支持 3534/3538，3544 无 DOS 开发库。
