ADLINK cPCI-3534/3544/3538 系列 CompactPCI 串口模块
时间: 2026-08-11浏览次数：
ADLINK cPCI-3534/3544/3538 系列 CompactPCI 串口模块
ADLINK cPCI-3534/3544/3538 系列 CompactPCI 串口模块
全系列型号核心差异总览
1. 型号基础规格对照表
型号 串口配置 隔离特性 接口输出 R 后缀（后 IO 版） 单系统最大卡数 / 串口 配套线缆
cPCI-3534 3 路 RS232 + 1 路隔离 RS422/485 D 口独立 500VDC 隔离 DB37 前出 支持 cPCI-R3534 背板 2 张 / 8 口 C425M(DB25)、C409M(DB9)
cPCI-3544 4 路全隔离 RS422/485 4 通道互相隔离，硬件切换协议 DB37 前出 支持 cPCI-R3544 背板 8 张 / 32 口 C425M、C409M
cPCI-3538 8 路标准 RS232（无隔离） 无隔离 DB62 前出 支持 cPCI-R3538 背板 2 张 / 16 口 C825M(DB25)、C809M(DB9)
通用硬件基础
总线：32bit CompactPCI，PCI2.1 即插即用，BIOS 自动分配 IRQ、IO 地址
串口控制器：兼容 16C554，时钟 1.8432~7.3728MHz，最高波特率 115200bps，单通道独立波特率配置
电气防护：全系内置浪涌保护；3534/3544 差分通道 500VDC 隔离耐压
物理尺寸：统一 3U cPCI 规格 160mm × 100mm，供电典型 + 5V 1400mA
环境：工作 0~55℃，存储 - 20~65℃，湿度 10%~95% 无凝露
三款板卡分模块详细介绍
（一）cPCI-3534（3RS232+1 隔离 422/485）
硬件架构
A/B/C 三通道标准 RS232，完整 Modem 信号（TX/RX/RTS/CTS/DSR/DTR/DCD/RI）
D 通道独立隔离差分口，可通过跳线切换 RS422/RS485，内置终端电阻跳线 JP1/JP2
板载 DIP 拨码用于多卡卡号识别，区分 COM 端口起始编号
接口定义
前板 DB37 母座，外接 DB25/DB9 公头线缆；R 版本通过 cPCI J2 背板引出后 IO
RS232 引脚完整调制解调信号；D 差分通道区分 TX+/-、RX+/-（422）/D+D-（485），独立隔离地
系统上限 单台工控机最多 2 张，合计 8 路串口

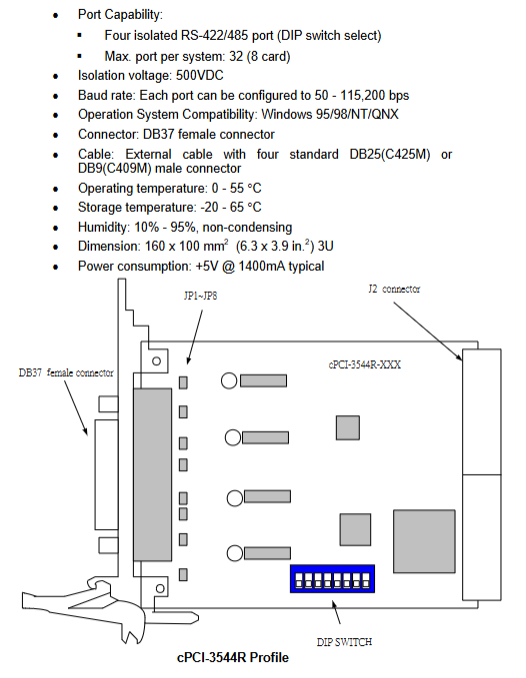

（二）cPCI-3544（4 路全隔离 RS422/485）
核心优势
四路通道互相电气隔离，500VDC 隔离；DIP 拨码逐通道选择 RS422 或 RS485 模式
RS485 自带硬件自动流向控制，无需软件控制收发切换
JP1~JP8 跳线对应 4 路 422/485 终端电阻，按需接入匹配长线阻抗
SW1-3 三位拨码设置板卡号（0~7），单系统最多 8 张卡，总计 32 路差分串口
接口 DB37 前接口，R 版本 J2 背板后 IO；四路差分通道共用 DB25/DB9 分线电缆，仅差分信号无 RS232 调制信号
配套工具 Windows 下 AdlComSet.exe 可视化配置各通道 422/485 工作模式
（三）cPCI-3538（8 路标准 RS232，无隔离）
硬件特性
8 路独立 RS232（A~H），全部标准 Modem 握手信号，支持 Xon/Xoff、RTS/CTS 硬件流控
板载 JP1 单跳线区分 1/2 号卡，限制系统最多 2 张，合计 16 路 RS232
无隔离设计，可选外接 C588XB 扩展盒增加隔离功能
接口 前板 DB62 高密度连接器，配套 8 口 DB25 分线线缆；R 版本支持背板后置 IO
适用场景：仅短距离标准 RS232 设备组网，无需差分抗干扰场景
R 版本后置 IO 配套背板
对应型号：cPCI-R3534 /cPCI-R3544 /cPCI-R3538，分别适配三款卡的 J2 cPCI 背板接口
功能：将前板串口信号完整转移至机箱后方出线，不改变引脚定义、线缆规格，适合密闭、前置无布线空间的工控设备
接线标准：后置连接器、分线电缆与前出线完全通用
硬件拨码 / 跳线配置规则
cPCI-3534
SW1-1：卡识别跳线，ON=1 号卡（COM 起始号靠前），OFF=2 号卡
JP1（422 终端）、JP2（485 终端）：短接启用 120Ω 匹配电阻
cPCI-3544
SW1~3 三位拨码：设置板 ID 0~7，区分多卡 COM 段
JP1/JP3/JP5/JP7（422 终端）、JP2/JP4/JP6/JP8（485）四路独立终端跳线
cPCI-3538
JP1：ON = 第一张卡，OFF = 第二张卡，仅支持双卡系统
通用规则：多卡系统必须错开拨码，否则 COM 端口冲突、通讯异常
安装完整流程
1. 拆包防静电规范
全程防静电手环 + 防静电垫，触摸仅拿板卡边缘，禁止触碰芯片引脚
收货先检查运输破损，IC 插座按压确认无松动；损坏严禁上电
2. 硬件装机步骤
关闭整机、外设全部电源
人体释放静电，手持板卡边缘插入空闲 3U cPCI 插槽
螺丝固定面板；多卡提前设置对应拨码区分卡号
连接 DB 分线电缆至前板 DB37/DB62 或后置背板
3. 软件驱动安装（全平台支持）
支持操作系统
DOS、Windows3.1/95/98/NT/2000/XP、Linux、QNX、SCO Open Server
Windows NT 安装流程
管理员账号进入控制面板 - 网络适配器，选择 “厂商磁盘”
对应型号读取光盘驱动目录，自定义 COM 起始编号（默认 COM3 起）
双卡需一张拨码 ON、一张 OFF，重启生效；旧驱动先卸载再新装

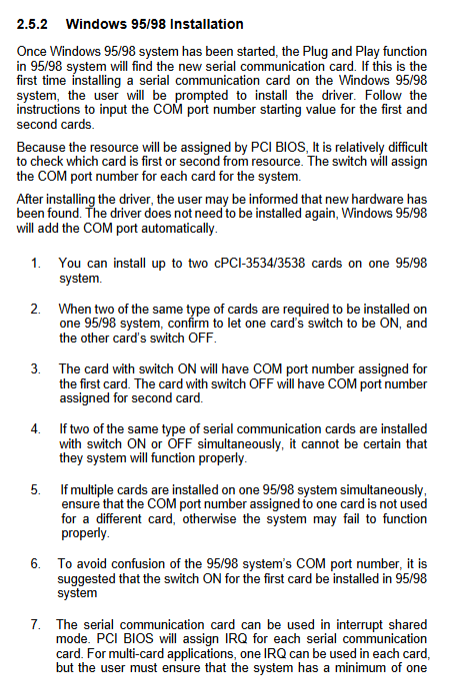

Windows95/98 即插即用
开机自动识别硬件，按指引指定驱动路径，拨码决定 COM 端口先后
Linux 驱动
解压源码包，编译安装内核模块，命令行参数指定安装卡数量
cPCI-3544 专用配置工具 AdlComSet.exe
可视化界面读取系统内所有 3544 板卡，逐通道切换 RS422/485 模式，勾选开机保存配置
接口引脚定义说明
RS232 标准信号 TX 发送、RX 接收、RTS/CTS 硬件流控、DSR/DTR/DCD/RI 调制解调信号，SG 信号地、FG 机壳地
RS422 差分 TX+、TX-、RX+、RX-，独立隔离地，点对点通讯
RS485 差分 D+、D - 半双工总线，硬件自动收发切换，支持多节点总线组网
分线电缆规格：DB25（全信号）、DB9（精简串口标准）两种公头出线
