Euresys Coaxlink 全系列 CoaXPress 图像采集卡
时间: 2026-08-11浏览次数：
Euresys Coaxlink 全系列 CoaXPress 图像采集卡
Euresys Coaxlink 全系列 CoaXPress 图像采集卡
基础概述
Euresys 官方多合一 Datasheet，完整收录Coaxlink Mono/Duo/Quad/Octo全系列 CXP 图像采集卡，配套 I/O 扩展模块规格；所有产品遵循 CoaXPress 1.0/1.1/1.1.1/2.0 标准，兼容 GenICam/GenTL 工业视觉通用协议，面向 AOI、3D 检测、卷材印刷、机器人视觉、高速视频录制等场景；文档包含硬件参数、接口、IO、板载处理、软件、配件、认证、全球销售网点，所有参数厂商保留无通知变更权利，合规 RoHS3、REACH、WEEE 环保标准。
全系列产品型号分类与核心定位
（一）CXP-12 高速系列（12.5Gbps 单通道速率，Micro-BNC 接口）
Coaxlink Mono CXP-12（3621-LH）
单路 CXP-12 通道，PCIe3.0 x4，被动无风扇散热，单相机最大 1.25GB/s 带宽；适合单台超高分辨率 / 高帧率相机小型设备。

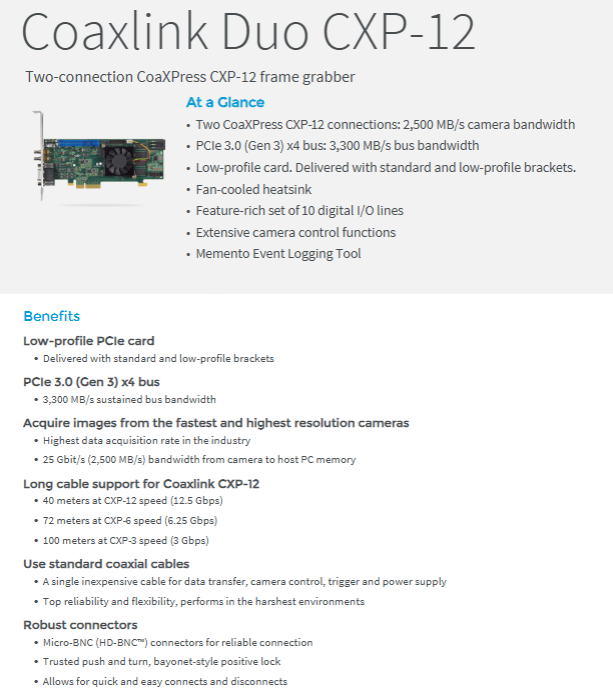

Coaxlink Duo CXP-12（3622）
双路 CXP-12，PCIe3.0 x4，风扇散热，合计 2.5GB/s 相机带宽；双相机同步检测场景。
Coaxlink Quad CXP-12（3603）
四路 CXP-12，PCIe3.0 x8，风扇散热，总 5GB/s 带宽；搭载 Xilinx Kintex UltraScale FPGA，支持 CustomLogic 用户 FPGA 二次开发，可自定义图像处理逻辑，支持面阵 / 线阵高速产线检测。
Coaxlink Quad CXP-12 JPEG（3620）
同 3603 硬件，板载 4 路独立 JPEG 硬件编码器，单路最高 250M 像素 /s，同步输出原始图 + JPEG 压缩两路数据流，大幅降低主机 CPU 负载，用于多相机视频录制、在线监控。
（二）CXP-6 中速系列（6.25Gbps，DIN 1.0/2.3 卡扣式同轴接口）
Coaxlink Duo（1631）：双路 CXP6，PCIe2.0 x4，中端双相机经济型方案。
Coaxlink Quad（1632）：四路 CXP6，PCIe2.0 x4，通用四相机标准采集卡。
Coaxlink Quad 3D-LLE（1637）：四路 CXP6，专用 3D 激光线提取硬件，内置峰值 / 重心 / 最大值三种亚像素提取算法（最高 1/256 像素精度），每秒最高 19000 条轮廓，无需主机运算，专用于激光轮廓 3D 扫描。
Coaxlink Quad G3（1633）：PCIe3.0 x8 升级款，带宽提升，分风扇标准版、无风扇 LH 静音版，长线适配更强。
Coaxlink Quad G3 DF（1635）：G3 带数据转发 DF 功能，卡上四路输入 + 四路 CXP 转发口，图像可分流至多台 PC 分布式视觉处理。
Coaxlink Octo（3602）：八路 CXP6，PCIe3.0 x8，单卡最多 8 台相机，多相机大型检测设备，支持 CustomLogic。
Coaxlink Quad CXP-3（1638）：四路低速 CXP3（3.125Gbps），优势是同轴线缆最长支持 100 米，远距离产线视觉方案。
（三）配套 I/O 扩展模块
3614 HD26F 标准 IO 扩展模块：拓展一组完整 20 路通用 IO（4 差分输入、4TTL 双向、8 隔离 DI、4 隔离输出），适配 Octo/Quad 系列。
3612 TTL-RS422 扩展模块：IO 支持 TTL/5V CMOS / 高速 RS422 差分信号，最高 10MHz 差分 IO，编码器高速采集专用。
通用核心硬件能力（全系共有）
1. 总线与传输性能
总线分 PCIe2.0 x4 / PCIe3.0 x4 / PCIe3.0 x8 规格；PCIe3.0 版本持续带宽 3300MB/s（x4）、6700MB/s（x8），峰值 7800MB/s。
DMA 硬件分散聚合、32/64 位寻址；支持Direct GPU 直传，兼容 NVIDIA CUDA、AMD DirectGMA，内存零拷贝，降低延迟与 CPU 占用。

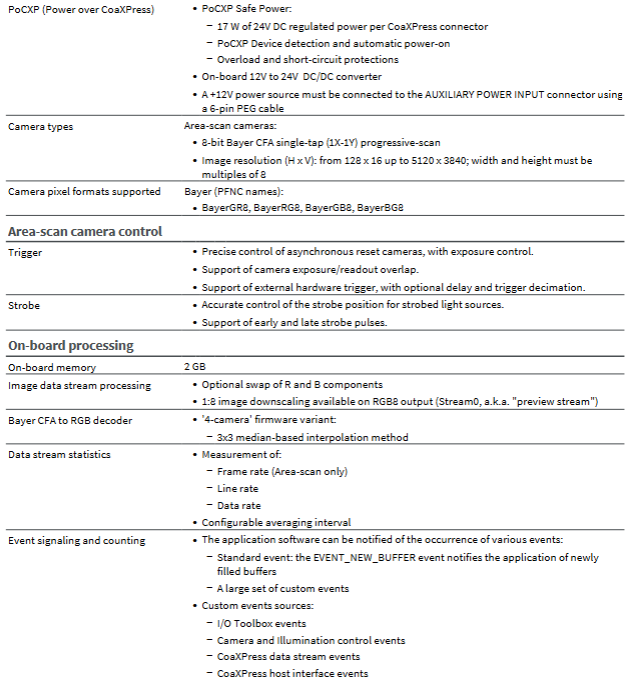

2. CoaXPress 传输与 PoCXP 供电
支持 CXP1~CXP12 全速率，同轴电缆长度：
CXP12：40m；CXP6：72m；CXP3：100m
PoCXP 同轴供电：单通道输出 24V/17W，短路、过载自动保护；需外接 6Pin PEG 12V 辅助供电。单根同轴同时传输图像、相机控制、触发、供电，布线简化。
3. 板载图像预处理 FPGA
1GB 高速板载缓存，内置硬件处理单元：
多比特图像解包（10/12/14bit 转 16bit）、字节序转换、R/B 通道互换；
单色输入 LUT 查表校正；
Bayer 转 RGB 插值（线性 / 中值 / 5x5 梯度算法）；
线扫相机平场校正（部分固件支持）；
数据流帧率、行频、带宽实时统计。
4. 工业 IO 系统（核心视觉同步配套）
IO 硬件类型
DIN 高速差分输入：兼容 RS422，支持 5MHz 正交编码器 AB 相解码；
TTLIO 双向 5V 电平；
IIN 隔离输入：250VAC/250VDC 隔离，兼容 5/12/24V 传感器，最高 50kHz；
IOUT 隔离触点输出：30V/100mA，驱动光源、电磁阀。
IO 工具箱（I/O Toolbox 可编程逻辑）
内置硬件时序单元，无需 CPU 干预：
LIN 边沿检测、QDC 正交编码器 32 位计数、反向运动补偿（线扫防重复采集）；
DIV 分频、MD 倍频、DEL 事件延时、UAS 时序调度；
可生成曝光、线扫启停、光源同步硬件触发。
硬件滤波
所有输入可配置 50ns~10μs 毛刺滤波，支持极性反转；板载 1A 12V 电源输出给外设。
5. 多卡 / 多相机同步 C2C-Link
专用同步排线 / 跨 PC 适配器，实现多采集卡纳级同步：
同主板多卡：同步延迟＜10ns；
跨 PC 组网：＜265ns；
最大组网 32 台 PC，同步触发频率最高 2.5MHz。
6. 触发与相机控制
面阵相机
硬件 / 软件双触发、可编程触发延时、触发抽稀；精准曝光控制、频闪灯光时序调节，支持曝光与读出重叠模式。
线扫相机
无限卷材连续采集、定长分段采集；编码器跟随动态调速，像素宽高比可编程（0.001~1000 倍缩放）；反向运动自动暂停采集，无重复画面。
特色差异化功能分型号说明
CustomLogic（Quad CXP12 / Octo）
FPGA 开放 70% 左右逻辑资源，用户使用 Vivado 开发自定义视觉处理逻辑，板载执行，不占用主机算力。
3D-LLE 激光线提取（Quad 3D-LLE）
纯硬件完成激光轮廓亚像素定位，输出 16bit 高度图，支持单 / 双激光消除遮挡，配套 Easy3D 校准工具。
DF 数据转发（Quad G3 DF）
四路输入图像可通过额外四路 CXP 接口转发至其他采集卡，实现多主机分布式并行图像处理。
JPEG 硬件压缩（Quad CXP12 JPEG）
四路独立 JPEG 编码器，画质 1~100 可调，同步输出原图 + 压缩流，用于实时存储、远程监控。
Memento 调试工具（全系标配）
事件日志记录工具，精确时间戳记录相机、采集卡、驱动、应用全部事件，带逻辑分析仪视图，开发 / 现场故障排查必备。
软件生态全平台支持
操作系统 Windows7/8.1/10（32/64）、Linux x86/x86_64、ARM64、macOS 64 位。
开发接口
C++ /.NET EGrabber 高级 API；
标准 GenTL GenICam 驱动，兼容 Halcon、OpenCV、CVB 等第三方视觉软件。
配套工具
Genicam Browser（相机参数可视化）、GenTL Console（命令行调试）、Memento 事件分析仪。
机械、散热、接口统一规范
尺寸 全系半长 PCIe 矮型卡，标准高度 111.15mm，薄款低挡板适配工控小机箱；
散热方案 被动无风扇 LH 款（静音防尘）、风冷风扇款（高性能型号）；
板载多类连接器：CXP 相机口、26Pin 外置 IO、板载内部 IO 扩展、6Pin PEG 辅助供电、C2C 同步排线座；双色 LED 指示卡、相机链路、FPGA 运行状态；RECOVERY 固件恢复拨码开关。
环境与认证
工作温度 0~55℃，存储 - 20~70℃，湿度 10~90% 无凝露；
EMC Class B 发射 / 抗干扰认证、FCC、KC、UL94 V-0 阻燃 PCB；
合规 RoHS3、REACH、WEEE 废弃物回收法规。
可选配套配件
线缆类：C2C 同步排线、跨 PC 同步适配器、DB25/HD26 IO 转接电缆；
IO 扩展模块：3614 标准隔离 IO、3612 RS422 高速差分 IO 模块；
各类 CXP 标准同轴线缆（匹配 CXP3/CXP6/CXP12 速率）。
典型应用行业
电子制造：AOI、3D SPI、BGA 焊点检测、平板 / 太阳能面板线扫检测；
通用工业：零件尺寸测量、表面瑕疵、机器人视觉定位；
印刷行业：卷材连续缺陷检测；
视频领域：高速运动拍摄、交通高清监控、机器视觉录像存储。
