ADLINK NEON-1020 / NEON-1040 智能相机
时间: 2026-08-11浏览次数：

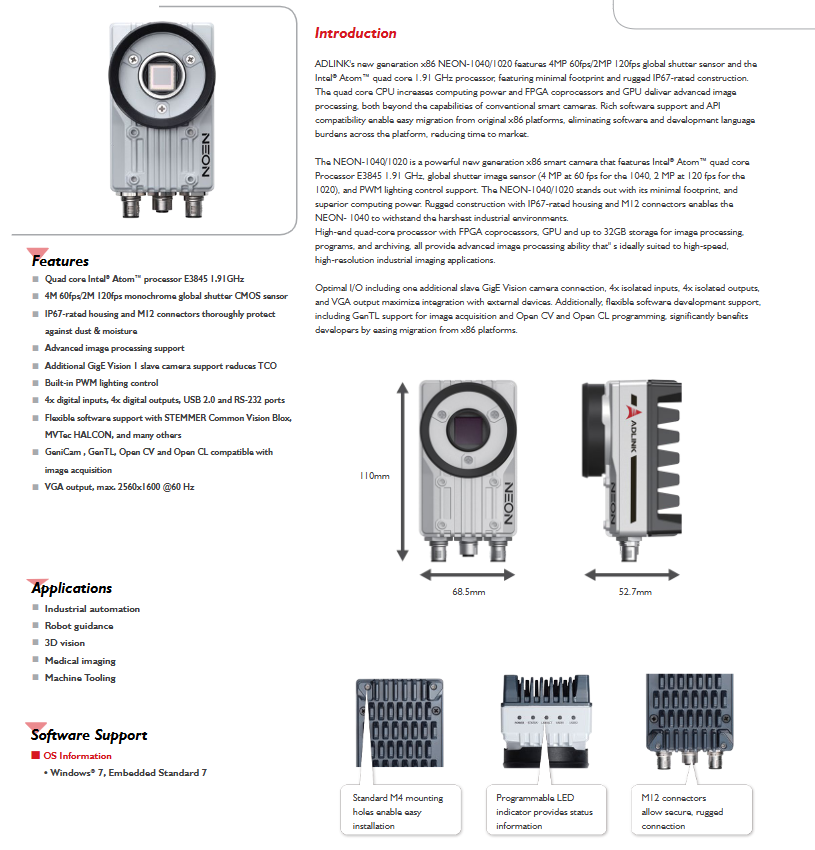

ADLINK NEON-1020 / NEON-1040 智能相机
ADLINK NEON-1020 / NEON-1040 智能相机
产品型号：NEON-1020（200 万像素）、NEON-1040（400 万像素）x86 架构工业智能相机
核心定位：搭载 Intel 四核 Atom 处理器的一体式工业智能相机，内置图像处理算力、全局快门 CMOS、丰富工业 IO，适配高速高精度机器视觉场景
产品核心亮点
强算力 x86 平台：Intel Atom E3845 四核 1.91GHz，搭配 FPGA 协处理器 + 集成 GPU，算力远超传统 ARM 智能相机，可运行复杂视觉算法
高速全局快门黑白 CMOS：无果冻效应，适配运动工件高速检测
NEON-1020：2MP 120fps；NEON-1040：4MP 60fps
工业防护机身：整机 IP67 防尘防水，全部接口采用工业 M12 航空插头，适配恶劣产线环境
集成光源 PWM 恒流控制：板载 500mA 恒流调光，直接驱动 12/24V 工业 LED 光源，无需外置控制器
扩展视觉链路：自带 GigE Vision 从相机接口，可外接副相机，降低整套视觉方案总成本
完备工业隔离 IO：4 路隔离数字输入 + 4 路漏型数字输出，带独立光耦触发输入
全栈软件生态：兼容 HALCON、CVB、OpenCV、OpenCL、GenICam/GenTL，支持 Windows 嵌入式系统，开发迁移门槛低
外置显示输出：VGA 接口最高 2560×1600@60Hz，可直连显示器调试画面
核心硬件规格分模块对比
1. 运算与存储（两款相机完全一致）
CPU Intel Atom E3845 四核 1.91GHz，4MB 缓存
内存 2GB DDR3L
本地存储 16GB / 32GB SSD 两种配置可选
图形 内置 GPU+FPGA 图像协处理器，支持 ROI、LUT、阴影校正预处理
显示输出 VGA，最大 2560×1600@60Hz
2. 图像传感器（两款核心区分点）
参数 NEON-1020 NEON-1040
感光芯片 CMOSIS CMV2000 CMOSIS CMV4000
分辨率 2048 × 1088（2MP） 2048 × 2048（4MP）
靶面尺寸 2/3 英寸 1 英寸
像素尺寸 5.5μm 5.5μm
快门类型 全局快门（单色黑白） 全局快门（单色黑白）
帧率 120fps 60fps
触发模式 外部光耦触发、软件触发、自由连续采集 外部光耦触发、软件触发、自由连续采集
镜头接口 标准 C 口 标准 C 口
3. IO 与通信接口（通用）
光源控制
PWM 恒流驱动，最大 500mA 输出，调光精度 1000 级
频率最高 125KHz，常用 20KHz；适配 12~24V 工业环形 / 条形 LED 光源
数字 IO
1 路独立光耦隔离相机触发输入
4 路隔离 TTL 数字输入
4 路漏型数字输出，单路最大灌电流 100mA，耐压 30VDC
通讯接口
主千兆网：主机自身图像输出
从 GigE Vision 网口：外接副相机扩展多路视觉
RS-232 串口（仅 TX/RX）
USB2.0 高速接口
接口物理形式：全部采用 M12 工业航空插头（8Pin、17Pin、12Pin 三种规格）

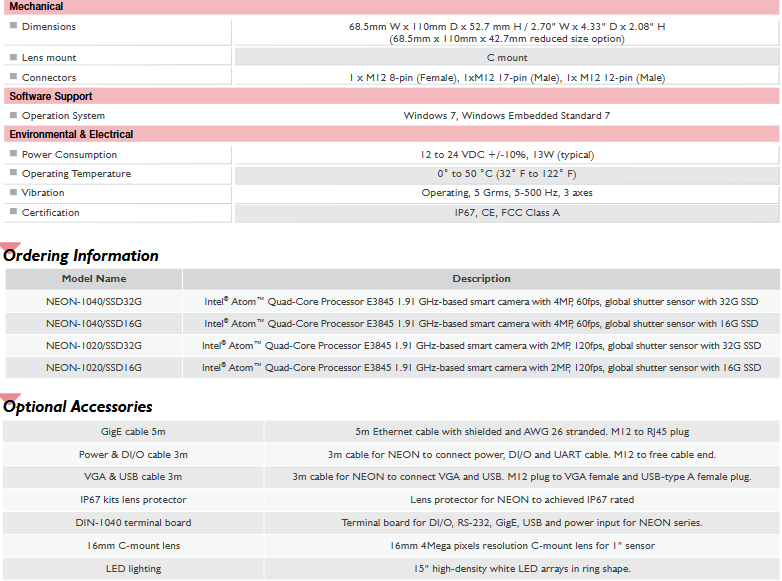

4. 机械尺寸与安装
标准尺寸：宽 68.5mm × 深 110mm × 高 52.7mm
紧凑型版本：68.5mm × 110mm × 42.7mm
安装：机身标准 M4 螺纹安装孔
状态：可编程 LED 指示灯，实时反馈设备运行状态
5. 电气与环境规格
项目 参数
供电 12~24VDC（±10% 波动），典型功耗 13W
工作温度 0℃ ~ 50℃
抗振动 运行状态 5Grms，5~500Hz 三轴向
防护等级 IP67 整机防尘防水
认证 CE、FCC A 类工业认证
操作系统与软件生态
原生系统：Windows 7、Windows Embedded Standard 7（x86 架构，可直接运行 PC 端视觉软件）
视觉开发库兼容
商用视觉软件：MVTec HALCON、STEMMER Common Vision Blox (CVB)
开源框架：OpenCV、OpenCL 并行图像处理
图像采集标准：GenICam、GenTL 标准，兼容主流采集软件
优势：通用 x86 架构，传统 PC 视觉程序可无缝迁移，无需重新适配嵌入式 ARM 平台，缩短项目开发周期
典型应用场景
工业自动化产线零件检测、尺寸测量、缺陷筛查
机器人视觉引导、定位抓取
2D/3D 视觉检测配套主从相机组合方案
医疗影像采集、精密医学成像设备
机床在线视觉监控、刀具检测
型号订货编码
NEON-1040/SSD32G：4MP 60fps，32GB 固态
NEON-1040/SSD16G：4MP 60fps，16GB 固态
NEON-1020/SSD32G：2MP 120fps，32GB 固态
NEON-1020/SSD16G：2MP 120fps，16GB 固态
可选配套配件
5 米 GigE 屏蔽网线（M12 转 RJ45）
3 米电源 + DI/O 串口综合线缆（M12 散线端）
3 米 VGA+USB 复合线缆
IP67 镜头保护套件（维持整机防护等级）
DIN-1040 端子转接板（方便 IO / 网口 / 串口接线调试）
16mm 4MP 分辨率 C 口工业镜头
高密度环形白色 LED 光源（适配板载 PWM 调光）
