ADLINK USB-7230 / USB-7250 隔离数字 I/O 模块
时间: 2026-08-11浏览次数：
ADLINK USB-7230 / USB-7250 隔离数字 I/O 模块
ADLINK USB-7230 / USB-7250 隔离数字 I/O 模块
产品核心定位与两大型号区分
1. 整体共性
高速 USB2.0 总线，USB 总线供电（5V/400mA），无需外接电源
全通道 2500VRMS 光电隔离，消除地环路、高压防击穿
标配可拆卸 40Pin 螺丝端子，布线便捷
多功能底座：桌面安装、DIN 导轨安装、壁挂三用
内置 2 路独立 32 位频率 / 事件计数器，支持最高 1MHz 输入
软件功能：数字滤波、输入状态变化检测（COS）、上电输出状态可编程
配套免费 U-Test 上位机，无需编程即可测试全部 IO 功能
2. 型号硬件差异
参数 USB-7230 USB-7250
数字输入 16 路共端光电隔离 DI 8 路差分双向光电隔离 DI（无极性）
数字输出 16 路漏极 MOS 隔离 DO 8 路机电继电器（4 路 C 型 + 4 路 A 型）
负载驱动 单路最大 250mA，支持 5~35V 外部负载 触点最大 2A，交直流通用（250VAC/220VDC）
3. 典型应用场景
汽车零部件测试、实验室信号采集、工业自动化 IO 控制、多路信号切换、产线点位监测
完整硬件规格参数
（1）通用物理 / 电气环境
尺寸：156.5 (L) × 114 (W) × 41.3 (H) mm
接口：Mini-USB 高速 2.0、两组 20Pin 可拆卸螺丝端子（合计 40Pin）
工作温湿度：0~55℃，湿度 10%~90% 无凝露
存储温湿度：-20~70℃，湿度 5%~95% 无凝露
（2）隔离数字输入 DI（两款通用电气标准）
隔离耐压：通道对地 2500VRMS
电平：高电平 5~24V，低电平 0~1.5V，支持干接点
输入内阻 2.4kΩ；支持软件可编程数字滤波（最小脉宽 20.83ns 起）
COS 检测：识别电平跳变，最小可捕捉 20.83ns 脉冲，超过 1kHz 软件延迟会丢失事件
USB7230：单公共 COM 端；USB7250：每路差分 DI（DI_H/DI_L，不分正负极）

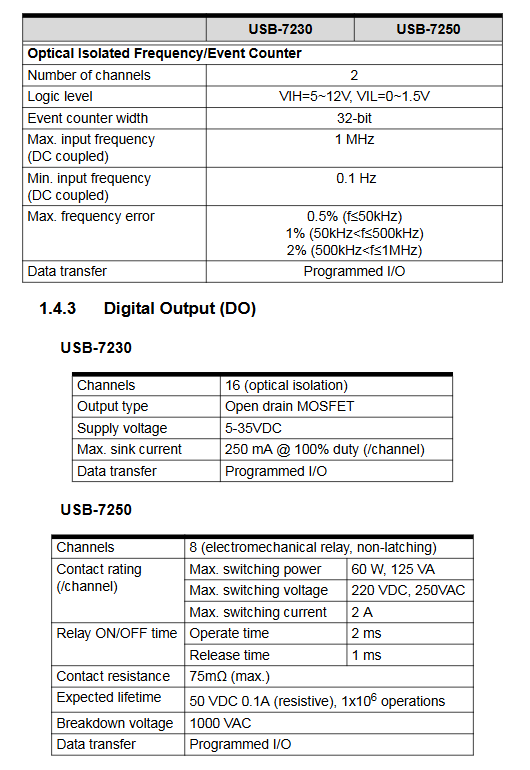

（3）频率 / 事件计数器（两款完全一致）
通道：2 路独立光电隔离计数通道 CNT0/CNT1
计数寄存器：32 位，可配置上升 / 下降沿触发计数
输入频率范围：0.1Hz ~ 1MHz（直流耦合）
测量误差：≤50kHz 误差 0.5%；50k~500kHz 误差 1%；500k~1MHz 误差 2%
（4）USB-7230 MOS 隔离输出 DO
16 路漏极开路 MOS 管隔离输出
负载供电范围：5~35VDC，单通道持续灌电流最大 250mA
电感负载（继电器 / 线圈）必须外接续流二极管保护 MOS 管
上电、USB 断开可自定义 DO 初始电平
（5）USB-7250 继电器输出
8 路机械继电器：前 4 路 Form C（常开 NO + 常闭 NC + 公共 COM），后 4 路 Form A（仅常开 NO+COM）
触点规格：最大切换功率 60W/125VA；最大电压 250VAC/220VDC；最大电流 2A
动作时间 2ms，释放时间 1ms，触点最大电阻 75mΩ
寿命：50V/0.1A 阻性负载下 100 万次动作
上电 / 断 USB 默认继电器断开，支持软件自定义上电状态
机械结构与三种安装方式
整机标配多功能底座，三种安装模式可快速切换，附全套尺寸工程图纸：
桌面平放：底座直接支撑设备，无需额外配件
DIN 导轨安装：搭配导轨套件，卡扣固定在标准工业 DIN 轨，拆装便捷
壁挂安装：底座预留 4 个 Φ3.4 螺丝孔，孔距横向 13mm、纵向 20.4mm，平头螺丝固定
结构配件清单（出厂标配）
主机、多功能底座、两组可拆卸 40Pin 端子、2 米锁扣 USB 线、导轨安装套件、驱动光盘、纸质手册
40Pin 端子引脚定义
1. USB-7230 端子信号
DI0~DI15：16 路隔离输入，共用 COM 公共端
CNT0/CNT1：两路计数输入，CGND 计数地
DO0~DO15：16 路 MOS 隔离输出，IGND 输出回流地
VDD：外部负载电源输入（DO 回路供电）
2. USB-7250 端子信号
DI0H/L ~ DI7H/L：8 路差分双向隔离输入
CNT0/CNT1、GND0/GND1：两路计数通道
COM0~COM7：继电器公共端
NO0~NO7：常开触点（0~3 带 NC 常闭触点）
硬件操作与功能原理

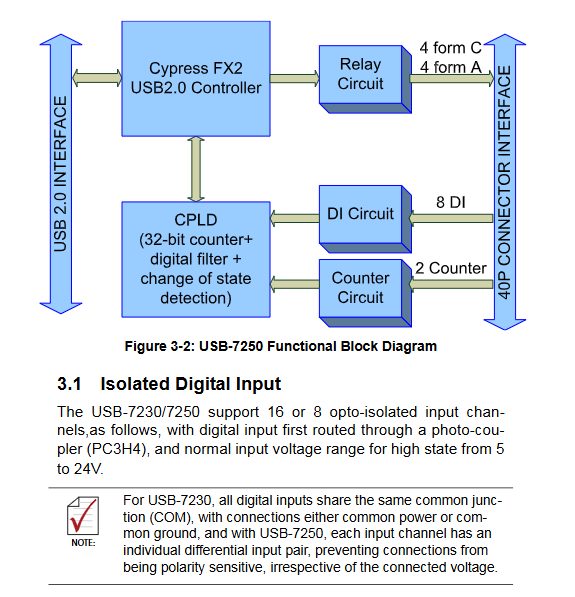

1. 光电隔离输入电路
采用 PC3H4 光耦隔离，高低双向二极管保护，防止反接损坏；USB7230 共端输入，USB7250 差分无极性输入，适配任意 24V 传感器、干接点。
2. COS 状态跳变检测
全部 DI 通道硬件实时监测电平变化，跳变后产生中断上报 USB 主控；寄存器读取后自动清零，适合点位报警、到位触发场景。
3. 可编程数字滤波
48MHz 基准时钟，滤波档位 1~65535，对应最小脉宽 20.83ns ~ 1.365ms；过滤现场电磁干扰毛刺，滤波前后波形示例在文档附图说明。
4. 频率 / 事件计数原理
硬件捕获边沿，通过基准时钟周期换算频率；支持单纯计数（脉冲总量）与频率测量两种模式，附误差曲线图表。
5. USB7230 MOS 输出要点
电感负载必须在 VDD 与 IGND 之间并联续流二极管；软件可回读当前输出状态，USB 拔出全部 DO 自动关断。
6. USB7250 继电器逻辑
Form C：输出 1 COM 接 NO，输出 0 COM 接 NC
Form A：输出 1 COM 接 NO，输出 0 断开
所有继电器状态软件可读取，上电默认断开，支持自定义初始状态
软件驱动与配套工具
1. 底层驱动库
UD-DASK：32/64 位内核驱动，1.0.5 及以上版本支持本模块，提供 DLL 开发库，适配 C/C++ 自定义工控程序
DAQPilot：图形化任务式 SDK，自带向导，降低编程门槛，支持 LabVIEW、MATLAB、SCADA 组态软件调用
2. 免费上位工具 U-Test
无需编写代码，可实现：DI 实时监控、DO 手动控制、计数器读数、简易 FFT 信号分析，出厂光盘内置，官网可下载更新
3. 系统支持
全系列 Windows（Vista/Win7 32/64 位），驱动光盘附带全套芯片组、IO 配套驱动安装包
快速上电安装流程
电脑开机，先安装 All-in-One 光盘内全套驱动
使用标配锁扣 USB 线连接电脑 USB2.0 口
设备上电初始化：指示灯琥珀色加载固件，完成变绿色
设备 ID 设置：机身尾部旋转拨码（0~7），多台同型号模块必须设置不同 ID 避免冲突
拆卸 / 接线：断电后拔下可拆卸螺丝端子，接入传感器、继电器负载
供电注意
模块完全依靠 USB 5V/400mA 供电；若电脑 USB 口供电不足，设备无法被系统识别，需更换后置主板 USB 口。
安全操作规范
安装、拆线、更换配件前必须断开 USB 供电
禁止设备接触液体、高温密闭环境，保持通风散热，设备表面高温避免触摸烫伤
输入输出电压严格遵循规格，禁止超 2500V 隔离耐压高压接入，防止击穿烧毁模块
故障仅凌华授权工程师维修，自行拆机丧失保修；电源线避免挤压破损
内置备用锂电池更换型号错误存在爆炸风险，废旧电池按环保法规回收处理
设备建议部署在机房、受限操作区域，防止无关人员误接线造成触电
