ADLINK USB/LPCI/LPCIe-3488A GPIB 接口卡
时间: 2026-08-07浏览次数：

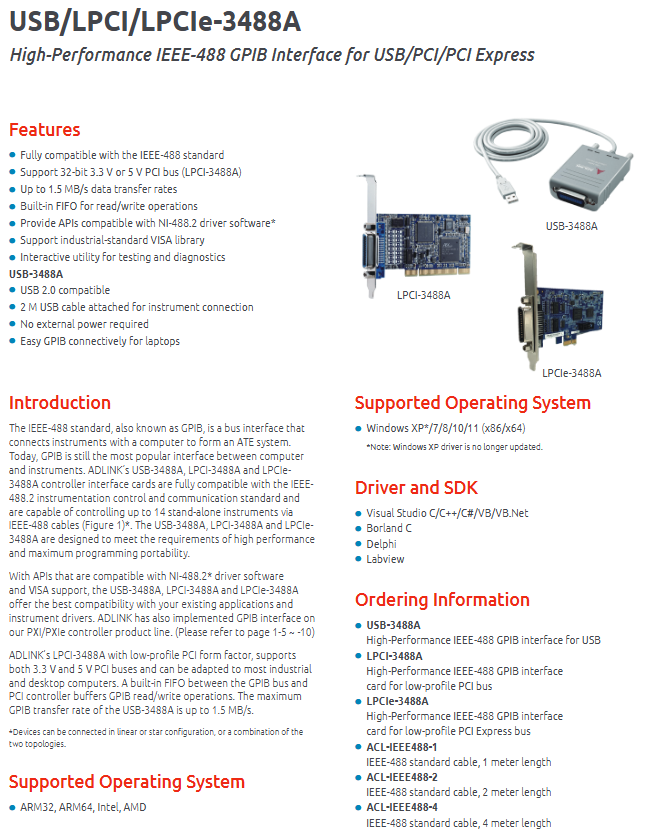

ADLINK USB/LPCI/LPCIe-3488A GPIB 接口卡
ADLINK USB/LPCI/LPCIe-3488A GPIB 接口卡
基础信息
产品家族：三款同功能不同总线形态 GPIB 控制器：USB-3488A、矮版 PCI LPCI-3488A、矮版 PCIe LPCIe-3488A；
核心定位：用于 ATE 自动测试系统，实现电脑与 GPIB 仪器通信，完全兼容 IEEE488.2 工业仪器标准，兼容 NI-488.2、VISA 生态；
合规与版权：通过 CE、FCC Class A 电磁认证；规格参数无提前通知可变更，品牌商标归属对应厂商。
产品概述与核心特性
1. 通用核心能力（三款共用）
标准兼容：完整遵循 IEEE-488/IEEE488.2 GPIB 仪器总线协议；
仪器挂载：单卡最多连接 14 台独立 GPIB 仪器；支持线型、星型或混合布线拓扑；
传输架构：内置硬件 FIFO 读写缓存，提升连续采集 / 下发稳定性；
软件兼容性（核心优势）
API 完全兼容 NI-488.2 驱动，原有 NI GPIB 程序几乎无需修改移植；
支持工业通用 VISA 仪器标准库；
配套交互式诊断测试工具，快速排查总线、仪器通信故障；
总线握手：标准三线握手机制，8 位并行数据传输，逐字节应答保障通信可靠。
2. 三款型号差异化特点
（1）USB-3488A（便携式 USB 款）
接口：USB2.0，自带 2 米 GPIB 线缆，无需外接电源；
适配场景：笔记本、便携测试设备，无空闲 PCI/PCIe 插槽主机；
传输速率：最高 1.5MB/s（三款里速度最高）；
状态指示灯：绿色 Ready（设备就绪）、琥珀闪烁 Active（数据传输中）。
（2）LPCI-3488A（矮版 PCI）
总线：32 位矮型 PCI，兼容 3.3V/5V PCI 插槽，适配老式工控机、台式机；
传输速率：最高 1.2MB/s；
供电：主板 PCI 槽取电，典型 + 5V 250mA，最大 300mA。
（3）LPCIe-3488A（矮版 PCIe）
总线：x1 矮型 PCI Express，新式工控 / 台式主机通用；
传输速率：最高 1.2MB/s；
供电：+3.3V 典型 90mA、最大 100mA；+12V 最大 150mA。

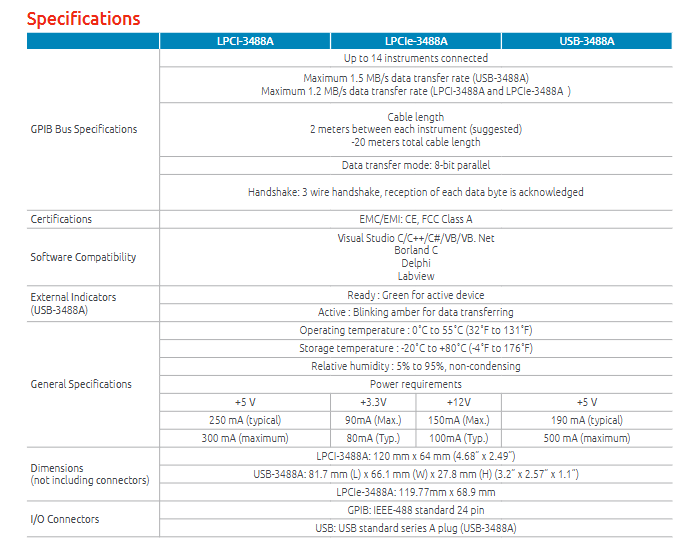

硬件规格参数
1. 布线与线缆规范
单台仪器间推荐线缆长度≤2m；整套系统总线缆总长不超过 20m；
可选配套标准 GPIB 线缆：ACL-IEEE488-1 (1m)/ACL-IEEE488-2 (2m)/ACL-IEEE488-4 (4m)。
2. 环境工作参数
工作温度：0℃ ~ 55℃；存储温度：-20℃ ~ 80℃；
相对湿度：5%~95%，无凝露环境；
3. 物理尺寸（不含连接器）
LPCI-3488A：120 mm × 64 mm
LPCIe-3488A：119.77 mm × 68.9 mm
USB-3488A：81.7 mm × 66.1 mm × 27.8 mm
4. 接口定义
GPIB 端口：标准 24 针 IEEE488 公头；
USB-3488A 额外配备 USB-A 主机接口。
支持操作系统与开发环境
1. 系统平台
CPU 架构：ARM32 / ARM64 / Intel x86 / AMD x86/x64；
Windows 系统：XP（驱动停止更新）、Win7/8/10/11 32/64 位全支持。
2. 开发语言 & 软件工具
原生 SDK：Visual Studio C/C++ / C# / VB / VB.Net、Borland C、Delphi；
工业测试软件：原生适配 LabVIEW，提供配套 VI 库；
配套工具：交互式 GPIB 诊断软件，用于总线扫描、通信测试、故障定位。
订货型号清单
控制器硬件
USB-3488A：USB 式高性能 GPIB 控制器
LPCI-3488A：矮 PCI GPIB 接口卡
LPCIe-3488A：矮 PCIe GPIB 接口卡
配套 GPIB 线缆
ACL-IEEE488-1：1 米标准 GPIB 线
ACL-IEEE488-2：2 米标准 GPIB 线
ACL-IEEE488-4：4 米标准 GPIB 线
核心价值与适用场景
应用场景：自动化 ATE 测试台、实验室仪器程控、半导体测试、工业校准设备，替代 NI GPIB 卡做低成本兼容方案；
核心优势总结
多总线形态覆盖台式、工控、笔记本便携设备；
极致软件兼容，复用原有 NI-488.2、VISA、LabVIEW 程序，降低迁移成本；
内置 FIFO 缓存，三线握手保障长时间连续仪器通信稳定；
完整配套诊断工具，简化现场调试与故障排查；
补充说明：凌华 PXI/PXIe 工控机箱产品线同样提供同规格 GPIB 模块，可与本系列产品统一软件生态。
