ADLINK PCIe-FIW 系列 1394b 图像采集卡
时间: 2026-08-07浏览次数：
ADLINK PCIe-FIW 系列 1394b 图像采集卡
ADLINK PCIe-FIW 系列 1394b 图像采集卡
产品概述
1. 产品定位与型号区分
PCIe-FIW 是基于 PCIe 总线的 IEEE1394b 高速图像采集卡，用于连接 800Mbps 工业 FireWire 相机，分为两款：
PCIe-FIW64：x4 PCIe，4 路 1394b 工业锁扣接口，集成4 路隔离 DI+4 路隔离 DO+4 路隔离触发输入 / 输出，完整机器视觉同步控制；
PCIe-FIW62：x1 PCIe，2 路 1394 工业锁扣接口，无任何数字 IO / 触发，仅做图像传输；
2. 核心通用特性
总线：FIW62 x1 PCIe；FIW64 x4 PCIe，向下兼容 x8/x16 插槽；
传输速率：支持 100/200/400/800Mbps 1394b 标准，兼容 1394/1394a；
接口：工业带螺丝锁紧 9 针 1394b 接口，防松脱；线缆可给相机供电（Power over FireWire）；
状态指示灯：每个通道独立绿色 LED，亮代表设备正常连接；
系统支持：Windows XP、XP Embedded、Vista；
3. 典型应用场景
工业视觉在线检测、科研仪器成像、医疗影像采集。
硬件参考（两款硬件完整规格、引脚、电路）
2.1 PCIe-FIW64（高配带隔离 IO / 触发款）
（1）基础电气与环境参数
隔离耐压：IO / 触发通道 1000V@60s 光电隔离；
尺寸：129.5mm × 111.15mm；
温湿度：工作 0~55℃，存储 0~85℃，湿度 5~90% 无凝露；
功耗：+12V 最大 200mA，+3.3V 最大 2.5A；
（2）板载连接器说明
CN1~CN4：4 路 1394b 相机接口（9 针）
差分 TPA/TPB 信号、VG 电源地、VP 线缆供电引脚，配套锁紧工业接头；

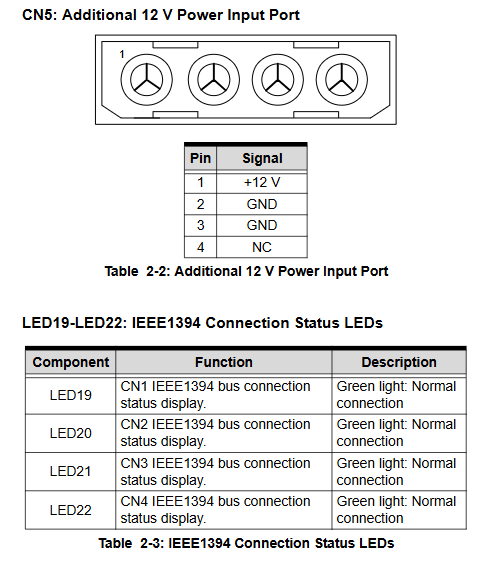

CN5：外置 4Pin 12V 辅助供电：高功耗相机可外接 12V 供电；
SW1 拨码开关：Card ID 卡号选择
4 档拨码，最多系统安装 4 张 FIW64，通过开关定义板卡 ID（0~3），区分多卡通道编号；
CN7：37 针扩展 D-Sub 端子：引出全部 DI/DO/ 触发 IO，方便外接端子台；
（3）隔离 IO 与触发硬件参数
通用数字 DI（4 通道光电隔离）
输入电压 0~25V；低电平 0~0.5V，高电平 2~25V；
通用数字 DO（4 通道光电隔离，灌电流输出）
负载 3~24V，单路最大 80mA 灌电流，压降≤1V；
隔离触发输入 Trig IN（4 路）
0~25V 输入，最小触发脉冲 0.1ms，可配置上升 / 下降沿触发；
隔离触发输出 Trig OUT（4 路 TTL）
负载 0~5V，最大 40mA 灌电流，用于同步频闪、相机曝光；
（4）可编程触发核心时序功能（FIW64 独有）
单路触发可独立配置三大参数：
触发延迟 T2：0~1000ms，步进 1ms；输入边沿后延时再输出触发；
触发脉冲宽度 T3：0.1~50ms，步进 0.1ms；输出脉冲时长；
触发极性（4 档可选）
0：输入下降沿 + 输出低有效；
1：输入下降沿 + 输出高有效；
2：输入上升沿 + 输出低有效；
3：输入上升沿 + 输出高有效；
Busy 忙抑制机制
触发输出未完成前，忽略新输入信号，避免重复触发；忙周期 = 脉冲宽度 + 0.1ms；
（5）电路与接线示例

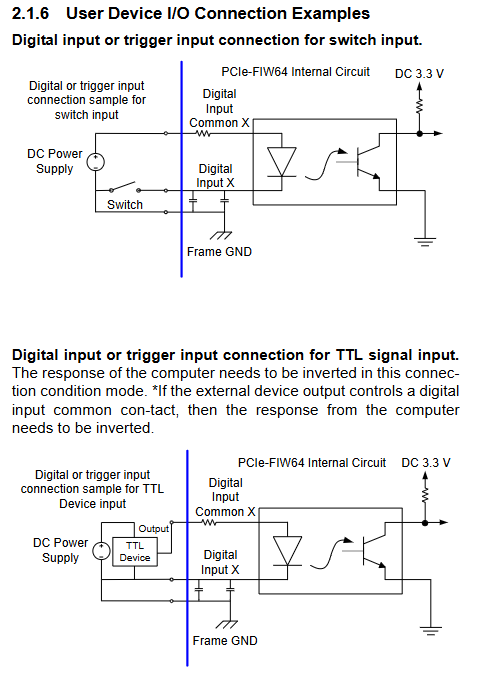

文档完整提供 DI、DO、Trig IN/OUT 内部光耦原理图，配套外部接线案例：
开关信号接入 DI、TTL 设备输入、电磁阀 / 指示灯 DO 控制、频闪灯触发输出、DI-DO 回环自测接线图；
2.2 PCIe-FIW62（基础 2 路图像款，无 IO）
总线：x1 PCIe，尺寸 78.6×105.75mm；
接口：2 路锁扣 9 针 1394b，两路独立连接 LED；
硬件：自带 2kbit EEPROM，仅图像传输，无任何数字 IO / 触发电路；
功耗：+3.3V 最大 0.22A，同样支持 4Pin 外置 12V 相机供电。
硬件 + 驱动完整安装流程
3.1 硬件安装步骤
整机断电，打开机箱，选择空闲 PCIe 插槽（FIW62:x1/x4/x8/x16；FIW64:x4/x8/x16）；
手持板卡边缘防静电，平稳插入并固定挡板螺丝；
1394 线缆连接相机，高功耗相机外接 CN5 12V 辅助电源；
通电开机。
3.2 Windows 驱动分两步安装（FIW64 需双驱动）
步骤 1：系统自带 1394 OHCI 底层驱动
XP/Vista 自带 TI OHCI 兼容 1394 控制器驱动；
设备管理器出现黄色感叹号时，手动更新驱动，选择标准 OHCI IEEE1394 控制器；
步骤 2：FIW 专用 IO / 触发驱动（仅 FIW64 需要）
运行光盘FIW64_SetupDisk.exe，InstallShield 向导一键安装；
Vista 特殊强制设置
必须关闭 UAC 用户账户控制并重启，否则 IO / 触发功能失效。
FIW64 API 函数库开发手册
仅 PCIe-FIW64 提供 C 风格开发 API，分为系统函数、DIO 函数、触发函数三大类，附带完整语法、参数、错误码。
1. 系统基础函数（设备枚举、初始化）
FIW64_Initialize：初始化驱动，所有程序必须首调用；
FIW64_GetTotalDeviceNum：读取系统内 FIW64 总数量；
FIW64_GetTotalDeviceID：读取所有板卡 ID（拨码定义）；
FIW64_ResetDevice：单通道 / 全部通道硬件复位；
FIW64_GetFirmwareVersion：读取板卡固件版本；
FIW64_GetErrorMessage：错误码转文字提示；
2. 通用数字 IO 函数
FIW64_SetDO：设置单路数字输出高低电平；
FIW64_GetDI：读取单路隔离数字输入状态；
3. 触发控制核心函数（视觉同步核心）
FIW64_SetTriggerDelayTime / Get：设置 / 读取触发延时；
FIW64_SetTriggerWidth / Get：设置 / 读取输出脉冲宽度；
FIW64_SetTriggerPolarity / Get：配置 / 读取触发极性（4 模式）；
4. 全局错误码对照表
0：无错误
-1：设备不存在
-2：驱动加载失败
-3：设备无法打开
-4：设备访问权限异常
-5：通道号非法
-6：SPI 硬件通信故障
-7：参数超出范围
-8：Card ID 拨码配置错误
