ADLINK 6208/6216-GL 系列模拟输出卡
产品介绍(硬件规格、型号、接口)
1. 产品线全型号
按总线分为三类,全部 16 位电压模拟输出,硬件 / 寄存器 / 软件向下兼容旧版 6208V/6216V:
PCI 标准款:PCI-6208V-GL(8 路 AO)、PCI-6216V-GL(16 路 AO),32 位 3.3V/5V PCI 即插即用;
PCIe 款:PCIe-6208V/6216V-GL,x1 PCIe 总线;

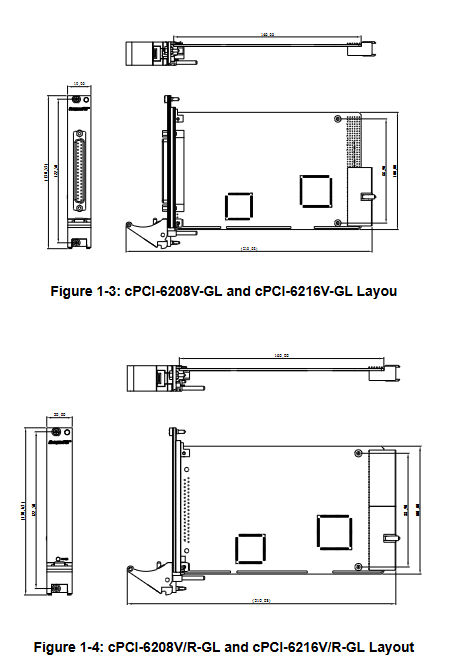

CompactPCI 3U 工控款:
cPCI-6208V-GL /cPCI-6216V-GL:前置 37 针 IO;
cPCI-6208V/R-GL/cPCI-6216V/R-GL:后置背板 IO,配套 cPCI-R6216DB 后转接板。
2. 核心硬件性能指标
(1)模拟输出 AO 核心参数
通道:6208=8 路独立 DAC;6216=16 路独立 DAC,每通道独立更新;
分辨率:16bit,保证 15bit 有效精度;输出量程 ±10VDC;
转换特性:压摆率 25V/μs,满量程建立时间 130μs;差分非线性 ±1.5LSB,积分非线性 ±2.5LSB;
误差(25℃):增益误差 0.0025% FS,偏移误差 0.0005% FS;
驱动能力:单通道最大 ±5mA;上电 / 复位所有通道默认输出 0V;传输方式为程序 IO;
(2)板载数字 IO(TTL 电平)
固定 4 路 DI+4 路 DO,用于联动开关、外部触发:
DI:低 0~0.8V,高 2.0~5.5V;
DO:灌电流最大 8mA,拉电流 0.4mA;
(3)通用环境与电气规格
温湿度:工作 0~50℃,存储 - 20~80℃,湿度 5~95% 无凝露;
接口:统一 37 针 D-Sub 母口;
功耗(典型值):16 通道型号功耗远高于 8 通道,PCI-6216V-GL:+5V 1A、+12V 280mA;
尺寸:PCI/PCIe/cPCI 版型区分,CompactPCI 统一 3U 标准尺寸。
3. 连接器引脚定义(37 针 CN1)
统一标识规则:
Vn:第 n 路模拟输出;A.GND:模拟地(全部模拟地共接);
DIn/DOm:4 路数字输入 / 输出;+5V/+15V/-15V:板载辅助电源;NC 空脚;
6208V-GL:V0~V7 共 8 路 AO;6216V-GL:V0~V15 共 16 路 AO。
4. 配套端子板与线缆
ACLD-9137/9138:37 针通用端子板;
DIN-37D-01:DIN 导轨安装端子台;
ACL-10137:37 针公对公连接线。
5. 典型应用场景
伺服控制、精密参考电压源、自动化测试 ATE、工业流程控制、信号发生器。
硬件安装步骤(防静电 + PCI/cPCI 流程)
1. 前置防静电强制规范
板卡静电敏感,操作必须:接地防静电垫 + 防静电手环;仅持板卡边缘,禁止触碰元器件;损坏严禁上电。
2. 装箱标配清单
DA 板、配套光盘、纸质手册;R 版 cPCI 型号额外附赠后置 IO 背板;收货破损立即联系经销商。
3. 软件安装顺序
插入凌华一体化 CD;
二选一安装驱动:新一代 DAQPilot(推荐) / 老旧 PCIS-DASK 兼容驱动;
安装 DAQMaster 设备管理工具,识别硬件。

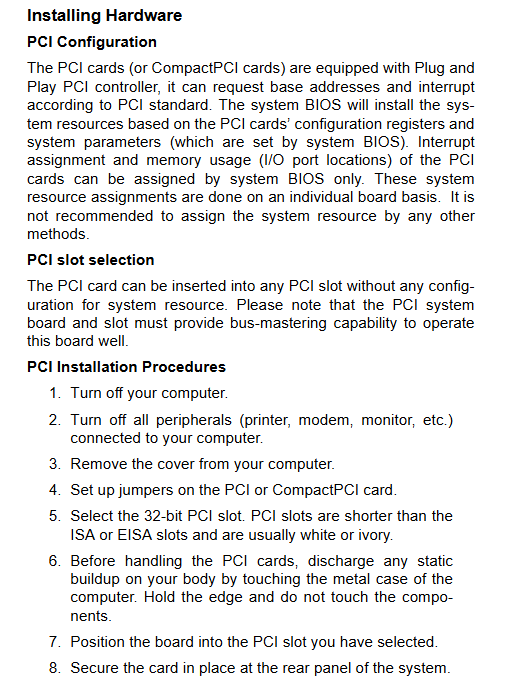

4. 硬件安装流程
PCI 台式机板
整机断电、释放人体静电;
选择白色 32 位 PCI 插槽,平稳插入并固定挡板螺丝;
CompactPCI 工控机箱板
关闭机箱电源;
拆除槽位挡板,插入板卡锁紧;R 型号额外安装后置 IO 转接背板。
5. PCI 即插即用资源分配
板卡搭载 PLX PCI9052 控制器,中断、IO 基地址全部由 BIOS 自动分配,禁止手动修改;开机资源冲突排查 BIOS 中断设置。

全平台软件支持体系(与 723X 手册软件架构统一)
1. Windows 驱动两大体系
主推:DAQPilot(新一代任务型驱动)
统一 API,兼容凌华全系列 DAQ(AI/AO/DIO/ 计数器);
配套 DAQMaster 图形工具:硬件识别、驱动管理、DAQ 任务编辑、板卡校准;
支持VB.NET/C#/VC++/Delphi等所有主流开发环境,适配 Win98/2000/XP/Vista 32/64 位。
兼容旧项目:PCIS-DASK 内核驱动
32 位.sys 底层驱动,支持 64 位系统 WOW64 兼容层,Vista 数字签名;官方新项目不推荐使用,仅遗留程序兼容。
2. Linux 驱动
DASK/X 系列跨平台驱动,API 与 Windows DASK 一致,适配 PCI/cPCI/PXI 采集卡,官网下载。
3. 第三方软件完整适配
MATLAB(DAQ-MTLB):MathWorks 官方合作插件,直接调用凌华硬件,支持高速数字化仪;
LabVIEW(DAQ-LVIEW PnP):兼容 NI 标准 DAQ VI 库,提供 AO/AI/DIO/ 计数器工具面板,适配 LV6.5~8.5;
Agilent VEE(PCIS-VEE):可视化流程编程接口,适配 VEE4.5;
ActiveX 控件(DAQBench/PCIS-OCX):面向 VB/VC/SCADA 上位机,提供趋势、报警、OPC 对接组件。
底层硬件寄存器(底层开发专用)
1. PCI 三层寄存器架构
PCR(PCI 配置寄存器):BIOS 分配中断、IO 基地址;
LCR(本地寄存器):PLX9052 芯片底层参数,普通开发无需操作;
6208/6216 专用 IO 寄存器,全部 16 位访问。
2. IO 地址映射(基地址偏移)
AO 输出寄存器:0x00、0x02… 每 2 字节对应 1 路 DAC;6208 仅 0~7 通道有效,6216 扩展至 V15;
AO 状态寄存器(偏移 0x00 只读):D0=Data_Send 位,DAC 串行传输期间置高,必须等待该位变低再写入下一组电压值(单次传输固定 2.2μs);
DO 寄存器(偏移 0x40 写):低 4 位控制 DO0~DO3;
DI 寄存器(偏移 0x40 读):高 4 位读取 DI0~DI3,低 4 位回读 DO 输出状态。
3. DA 数字量→电压换算规则
16 位有符号编码,单极性映射 ±10V:
0x8000 = -32768 → -10.0000V
0x0000 = 0 → 0V
0x7FFF = +32767 → +9.99969V
板卡测试与校准工具
1. DOS 版 6208UTIL 工具
光盘内置 DOS 图形工具,两大核心功能:
功能测试 (F2):单通道电压输出验证,上下键 0.5V 步进调节,实时读取输出值;区分 6208/6216 型号测试模式;
硬件校准 (F1):原厂校准流程。
2. 出厂校准机制
校准设备:6 位半高精度数字万用表 DMM;
流程:遍历全部 16 位编码输出,采集真实电压生成补偿表存入板载 Flash;
作用:自动修正增益、偏移误差,优化线性度;
维护建议:每 1 年重新校准一次,联系厂商售后操作。
安全规范章节
安装 / 维护必须整机断电;远离液体、高温,保证通风;
不可自行拆解维修,故障仅授权工程师处理;
内置锂电池,更换型号错误存在爆炸风险,废弃电池合规处理;
出现线缆破损、进水、摔落、无规律故障立即断电送修。
