ADLINK PCI-/cPCI-/LPCI-/LPCIe-723X 系列 32 通道隔离数字 I/O 板卡
时间: 2026-08-07浏览次数：
ADLINK PCI-/cPCI-/LPCI-/LPCIe-723X 系列 32 通道隔离数字 I/O 板卡
ADLINK PCI-/cPCI-/LPCI-/LPCIe-723X 系列 32 通道隔离数字 I/O 板卡
全系列产品型号与核心定位
723X 系列全部带光电隔离，消除地环路、保护工控主机，分为 4 大类功能板卡，同时覆盖标准 PCI、3U CompactPCI、矮版 LPCI、矮版 PCIe 四种总线规格：
1. PCI/cPCI/LPCI/LPCIe-7230（16DI+16DO 混合隔离数字 IO）
通道：16 路隔离数字输入 + 16 路隔离数字输出
隔离耐压：PCI/cPCI-7230 为 5000Vrms；LPCI/LPCIe-7230 为 2500Vrms（不含线缆）
总线规格：标准 32 位 5V PCI / 3U CompactPCI / 3.3V/5V 矮版 PCI /x1 通道矮版 PCIe
接口：PCI 版 37 针 D-Sub；cPCI/LPCI/LPCIe 版 50 针 SCSI-II
输入特性：最大 24V 直流输入保护；逻辑低 0~1.5V、逻辑高 5~24V，输入阻抗 1.2kΩ；支持 2 路外部中断源
输出特性：达林顿晶体管灌电流输出；单路满载 500mA@100% 占空比，全部通道同时输出存在电流降额；外部供电 VDD 范围 5~35VDC
传输速率：IO 吞吐 10kHz
2. PCI-7233（纯 32 路隔离数字输入，带 COS 状态变化检测）
通道：32 路隔离 DI，无输出通道
核心特色：COS（Change-of-State）电平跳变检测，双中断架构
INT1：0~15 通道任意电平变化触发中断；INT2：16~31 通道任意电平变化触发中断
隔离耐压：5000Vrms；输入电气参数与 7230 一致；37 针 D-Sub 接口
适用场景：需要实时捕捉开关量跳变、事件触发采集的场景
3. PCI-7234（32 路隔离数字输出，灌电流 Sink 型）
通道：32 路达林顿隔离输出，仅 DO 无 DI
驱动：灌电流输出，负载电流流入板卡；单通道 500mA@100% 占空比，全部通道同时输出降额
耐压 5000Vrms，外部供电 5~35VDC，37 针 D-Sub 接口
4. PCI-7234P（32 路隔离数字输出，拉电流 Source 型）
通道：32 路隔离 DO，输出电流从板卡流向负载
电流降额与 34 不同：全部通道同时输出仅 260mA@10% 占空比；其余电气、隔离、接口参数同 PCI-7234
通用硬件规格（全系列）
温湿度：工作 0~60℃；存储 - 20~80℃；湿度 5~95% 无凝露
供电：各板卡 PCI 插槽功耗不同，DO 通道必须外接 5~35V 外部电源（VDD 引脚）
尺寸：不同总线版型尺寸区分，CompactPCI、标准 PCI、矮版 PCIe 体积依次缩小
连接器配套端子板：ACLD-9137-01（37 针通用）、DIN-37D-01（导轨安装 37 针）、DIN-50S-01（导轨 50 针 SCSI），配套专用线缆。

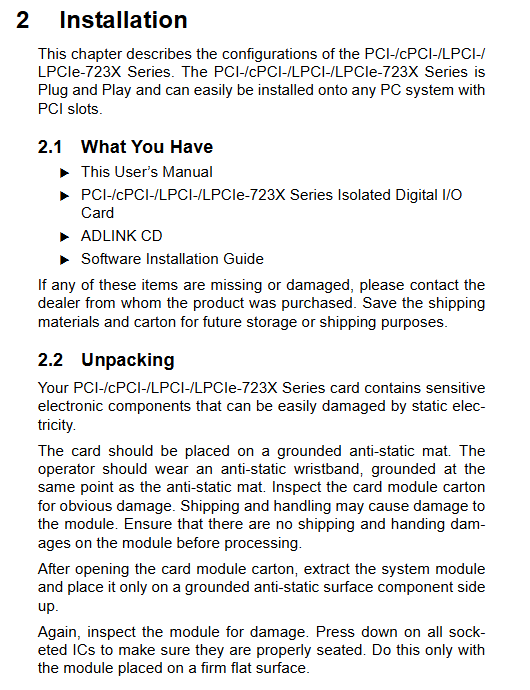

硬件安装流程
1. 开箱检查清单
标配：用户手册、723X 板卡、凌华软件 CD、软件安装指南；缺失 / 损坏联系经销商，保留包装。
2. 防静电规范
板卡含敏感芯片，操作必须使用接地防静电垫、防静电手环；禁止带电插拔，损坏后禁止上电。
3. PCI 即插即用硬件安装步骤
关闭电脑及外设总电源，打开机箱；
任选空闲 PCI 插槽（白色短插槽，区分 ISA/EISA）；
触摸机箱金属释放静电，手持板卡边缘不触碰元器件；
平稳插入插槽并固定挡板螺丝；
盖上机箱，完成硬件安装。
4. Windows 系统设备识别
系统启动后 PnP 自动识别 NuDAQ 采集卡，首次安装需指定驱动路径，参照配套《软件安装指南》。
5. 连接器引脚定义（分型号）
统一标识规范：
IDI_n：第 n 路隔离数字输入；IDO_n：第 n 路隔离数字输出
EICOM/IGND：隔离输入公共地；EOGND：隔离输出回流地
VDD：输出驱动外部电源输入（5~35VDC，驱动续流二极管保护继电器 / 电磁阀等感性负载）
DI_nH/DI_nL：cPCI/LPCI/LPCIe-7230 差分输入高低端
各型号接口区分：
PCI-7230：37 针 D-Sub，16DI+16DO，含 VDD、EOGND、EICOM 公共端
cPCI/LPCI/LPCIe-7230：50 针 SCSI-II，支持差分 DI，新增 ISO5V 隔离 5V 输出
PCI-7233：37 针 D-Sub 纯输入，仅 IDI 通道 + IGND 隔离地
PCI-7234/34P：37 针 D-Sub 纯输出，区分 Sink/Source 型 VDD 引脚布局差异
寄存器底层定义（底层编程专用）
1. PCI 即插即用寄存器架构
板卡采用 PLX PCI9052 PCI 控制器，三类寄存器：
PCR（PCI 配置寄存器）：由 BIOS 分配基地址、中断号，禁止手动修改避免资源冲突；
LCR（本地控制寄存器）：PLX 芯片底层寄存器，使用官方驱动无需操作；
723X 板卡专用 IO 寄存器：程序读写 DI/DO 数据核心。
2. IO 地址映射（全部为 32 位端口，禁止 8/16 位读写）
PCI-7230：基地址 0~3，读 = DI 寄存器、写 = DO 寄存器；
PCI-7233：基地址 0~3，只读 DI（32 通道）；
PCI-7234/34P：基地址 0~3，只写 DO（32 通道）。
3. 输入 / 输出寄存器位映射
DI 寄存器：Base+0 对应 0~7 通道，Base+1 对应 8~15，Base+2 对应 16~23，Base+3 对应 24~31；仅 7233 使用高 16 位；
DO 寄存器：位排布与 DI 完全对应；7230 仅低 16 位有效，7234/34P 全部 32 位可用。
电路工作原理
1. 隔离数字输入电路（7230/7233）
单端输入：外部信号经 1.2kΩ 限流电阻、双向稳压管保护，通过光耦 PC817 隔离后转换为 TTL 电平送入板卡逻辑；EICOM 可接外部电源地或高电位，支持 NPN/PNP 传感器；
差分输入（仅 cPCI/LPCI/LPCIe-7230）：DI_nH 与 DI_nL 差分信号输入，抑制共模干扰；

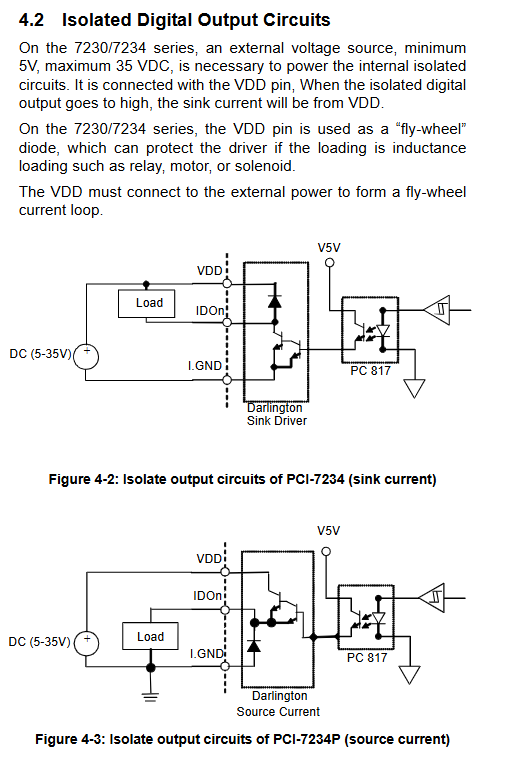

2. 隔离数字输出电路（7230/7234/34P）
共性：必须外接 VDD 5~35V 直流电源，板卡内置续流二极管，保护继电器、电磁阀等感性负载；光耦隔离主机侧与外部负载侧；
PCI-7234（Sink 灌电流）：负载一端接 VDD，另一端接 IDO 输出，电流流入板卡；
PCI-7234P（Source 拉电流）：负载一端接 IGND，另一端接 IDO 输出，电流从板卡流出；
两种典型接线示例：
输出驱动 TTL 输入；
输出直接驱动另一块采集卡隔离输入通道。
3. PCI-7233 COS 跳变检测与双中断
COS 定义：输入电平任意边沿（上升 / 下降）变化；32 通道全部硬件实时检测；
双中断逻辑：硬件划分为 0~15、16~31 两组通道，两组独立触发中断信号 INT1/INT2，共用同一 PCI 中断 IRQ；
中断锁存：跳变中断信号会锁存，必须调用_7233_CLR_IRQ软件函数清除中断标志，才能接收下一次跳变；
时序：每个通道电平变化生成 COS 脉冲，所有通道脉冲逻辑或后输出中断请求。
全平台软件支持体系（核心开发生态）
文档完整梳理凌华三代驱动、配套工具、第三方软件适配，推荐优先使用新一代 DAQPilot 驱动，淘汰传统 DASK。
1. Windows 驱动（两大体系）
（1）新一代 DAQPilot（官方主推）
定位：面向任务型统一驱动 SDK，全系列 DAQ 卡通用；
开发接口：原生 API、ActiveX 控件、.NET 程序集；支持VB.NET/C#/VC++/Delphi/BCB等 ADE 开发环境；
配套工具 DAQMaster：图形化设备管理器，功能包含硬件识别、软件管理、DAQPilot 任务配置、DAQ-2000 系列校准；
优势：降低学习成本，快速完成采集任务，适配 Windows 98/2000/XP/Vista 32/64 位系统。
（2）传统 legacy DASK 驱动（兼容老项目）
分三类内核驱动（32 位.sys 内核）：
PCIS-DASK：适配 NuDAQ PCI/cPCI/LPCI/LPCIe 系列（本 723X 板卡使用）；
D2K-DASK：DAQ-2000/PXI-2000 模拟采集卡；
WD-DASK：高速波形数字化仪；
特性：支持 Vista 64 位数字签名、WOW64 兼容层（32 位程序直接跑在 64 位 Windows 无需修改）；底层 IO 操作自由度更高，适合深度定制底层开发。
2. Linux 驱动 DASK/X
对应 Windows DASK 的 Linux 移植版本：PCIS-DASK/X、D2K-DASK/X、WD-DASK/X，提供统一跨平台 API，用于 Linux 下定制采集程序。
3. 第三方软件完整适配
MATLAB：DAQ-MTLB 工具包，对接 MATLAB 数据采集工具箱，凌华为 MathWorks 官方合作伙伴，支持最高 65MHz 高速数字化仪；
LabVIEW：DAQ-LVIEW PnP 即插即用 VI 库，兼容 NI 标准 DAQ 控件，提供模拟输入 / 输出、数字 IO、计数器四大工具面板，支持 LabVIEW6.5~8.5；
Agilent VEE：PCIS-VEE（NuDAQ 数字 IO 卡，含 723X 全系列）、D2K-VEE（2000 系列模拟卡），可视化流程编程；
SCADA/HMI 配套 DAQBench：32 位 ActiveX 控件库，提供趋势图、报警、UI 组件，搭配 Tag 服务器、OPC 服务器对接 PLC 与数据库，用于工业监控上位机；
免编程采集软件 DAQCreator：开箱即用工具，实现数据采集、显示、FFT 分析、高速硬盘存储（40MB/s 流式存盘），搭配 SCSI 硬件实现高速日志记录。
整体价值与适用人群
硬件工程师：板卡选型、防静电安装、外部接线、端子板配套、隔离电路设计参考；
底层驱动开发：完整 PCI 寄存器、32 位 IO 端口映射、COS 中断硬件逻辑；
上位机软件工程师：Windows/Linux 驱动选型、LabVIEW/MATLAB/VEE 第三方开发方案、SCADA 监控系统搭建；
设备运维人员：硬件故障排查、售后表单填写、驱动软件安装步骤。
补充关键注意事项汇总
所有 DO 通道必须外接 5~35V 外部电源 VDD，仅 PCI 插槽 5V 不足以驱动外部负载；
IO 寄存器强制 32 位读写，8/16 位访问会造成板卡工作异常；
LPCI/LPCIe-7230 隔离耐压仅 2500V，工业强干扰场景优先选用 PCI/cPCI-7230（5000Vrms）；
PCI-7233 中断必须软件清除，否则无法捕捉下一次电平跳变；
感性负载（继电器、电磁阀）不可省略板卡续流回路，避免驱动芯片损坏；
新项目开发优先 DAQPilot，老旧历史程序可保留 DASK 驱动兼容。
