ADLINK PCI-9118 系列多功能 DAQ 卡
时间: 2026-08-06浏览次数：
ADLINK PCI-9118 系列多功能 DAQ 卡
ADLINK PCI-9118 系列多功能 DAQ 卡
基础信息

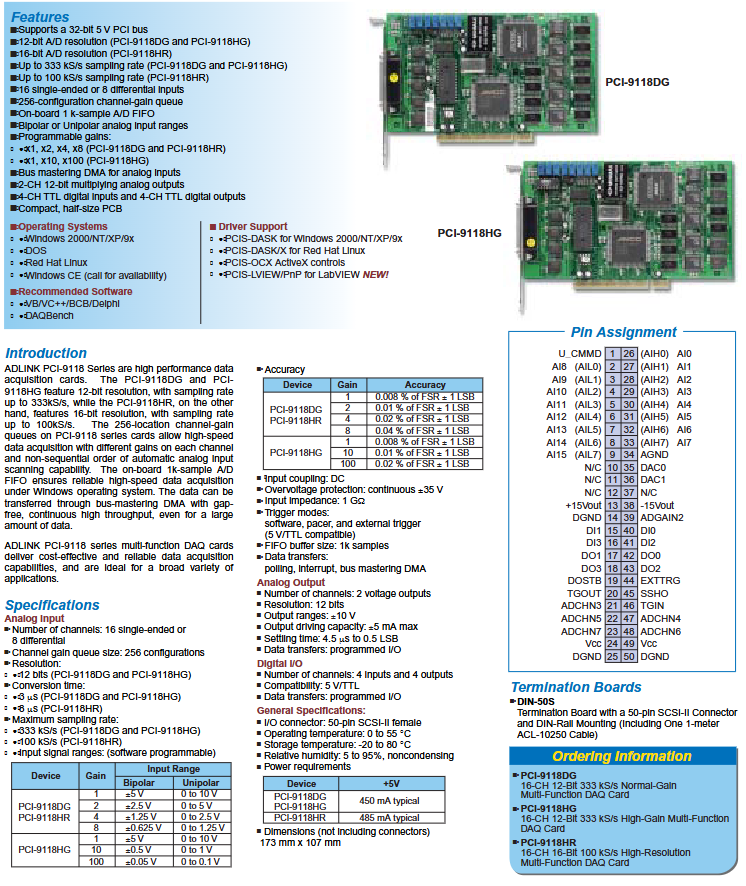

ADLINK 凌华PCI-9118 系列多功能 PCI 数据采集卡产品规格书，覆盖 PCI-9118DG、PCI-9118HG、PCI-9118HR 三款型号，完整罗列硬件性能、通道配置、电气参数、接口引脚、配套配件、软件驱动、适用系统与订货型号，面向工控数据采集、信号测试场景。
产品总线为 32 位 5V 标准 PCI，半长 PCB 紧凑型设计，集成模拟输入、模拟输出、TTL 数字 IO 三大采集功能。
三款型号核心定位与关键参数对比
参数项 PCI-9118DG（标准增益 12 位） PCI-9118HG（高增益 12 位） PCI-9118HR（高分辨率 16 位）
ADC 分辨率 12bit 12bit 16bit
单通道最高采样率 333 kS/s 333 kS/s 100 kS
ADC 转换时间 3μs 3μs 8μs
可编程 PGA 增益 ×1、×2、×4、×8 ×1、×10、×100 ×1、×2、×4、×8
输入量程（单 / 双极） 单极：0~10/5/2.5/1.25V
双极：±10/±5/±2.5/±1.25V 单极：0/1/0.1V
双极：±10/±0.5/±0.05V 同 DG 型号
典型 + 5V 功耗 450mA 450mA 485mA
核心优势 通用工业电压采集 微小毫伏级弱信号采集 高精度低噪声测量
模拟输入（AI）完整硬件规格
通道配置：16 单端（SE） / 8 差分（DI）复用通道，软件切换；
通道增益队列：片上 256 组独立通道 - 增益配置缓存，支持非顺序多通道自动扫描，不同通道可设置不同放大倍数，无需循环配置寄存器；
缓存与传输：1k 样本片载 FIFO；支持总线主控 DMA无间隙连续高速采集，同时兼容软件轮询、硬件中断两种传输模式；
硬件保护与电气特性
直流耦合输入；输入阻抗高达 1GΩ；
持续 ±35V 过压保护，防止传感器高压烧毁板卡；
触发模式：软件触发、内部定时器触发、外部 5V TTL 硬件触发；
精度指标：全型号满量程误差最低 0.008% FSR+1LSB，增益越高精度线性误差略有上升。
模拟输出（AO）功能
通道：2 路 12 位乘法型 DAC 电压输出；
固定输出范围：±10V；
驱动能力：单通道最大 ±5mA 输出；
建立时间：4.5μs 稳定至 0.5LSB；
数据传输方式：仅程序 IO 写入控制。
TTL 数字 IO（DI/DO）
4 路 TTL 数字输入 + 4 路 TTL 数字输出；
电平标准 5V TTL；
仅支持编程 IO 读写，无硬件中断与隔离设计。
通用机械、环境与供电
尺寸：半紧凑型 PCB，不含连接器 173mm × 107mm；
I/O 接口：单路 50 针 SCSI-II 母座集成所有 AI/AO/ 数字 IO / 触发 / 电源引脚；
供电：仅 PCI 插槽 + 5V 供电，无外接电源需求；
温湿度工况
工作温度：0 ~ 55℃
存储温度：-20 ~ 80℃
相对湿度 5%~95%，无凝露；
50 针 SCSI-II 接口引脚定义要点
接口集成全部信号，关键引脚分类：
AI 差分通道：AIH（正）、AIL（负），共 8 组差分 / 16 单端；
AO 输出：DAC0、DAC1 两路模拟输出；
电源：±15V 板载参考电源输出、数字地 DGND、模拟地 AGND；
数字 IO：DI0~DI3 输入，DO0~DO3 输出；
触发信号：EXTTRG 外部触发、TGIN 定时器输入、TGOUT 定时输出；
增益控制、通道选择控制引脚，预留空脚 N/C。
配套端子配件
标准配套线缆与端子台：
ACL-10250：1 米 50 针 SCSI 连接线；
DIN-50S：DIN 导轨安装 50 针端子板，搭配上述线缆使用，方便现场传感器接线。
操作系统与软件生态
1. 支持操作系统
Windows 9x/2000/NT/XP、DOS、RedHat Linux；Windows CE 需单独咨询厂商获取驱动。
2. 驱动与开发工具
PCIS-DASK（Windows）、PCIS-DASK/X（Linux）底层 DLL / 共享库；
PCIS-OCX ActiveX 控件（VB/VC 快速开发）；
PCIS-LVIEW：LabVIEW 专用驱动 VI（新版配套）；
可视化工具 DAQBench；
3. 开发语言适配
VB、VC++、BCB、Delphi 等所有支持 Windows DLL 调用的编程语言。
十、订货型号清单
PCI-9118DG：12 位 333kS/s 标准增益多功能 DAQ
PCI-9118HG：12 位 333kS/s 高增益，适合微弱小信号
PCI-9118HR：16 位 100kS/s 高分辨率高精度采集
产品应用场景
通用工业电压、压力、温度传感器批量采集；
微小 mV 级传感信号（HG 型号，应变片、热电偶）；
实验室精密信号测量、电源动态波形采集（HR 高分辨率款）；
自动化产线多通道同步扫描测试；
电机、电源设备闭环 AO 模拟控制 + 状态 DI 监测。
