ADLINK PCI/LPCI/LPCIe/cPCI-7250 系列继电器隔离数字 IO 板卡基础信息凌华 2018-11-21 发布的多总线继电器输出 + 隔
ADLINK PCI/LPCI/LPCIe/cPCI-7250 系列继电器隔离数字 IO 板卡
基础信息

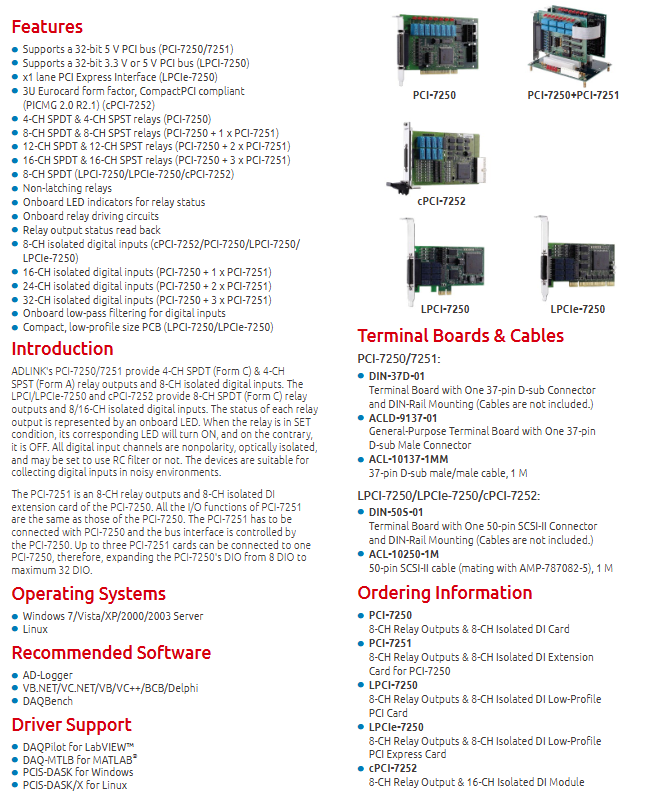

凌华 2018-11-21 发布的多总线继电器输出 + 隔离数字输入 IO 卡综合规格书，覆盖 PCI-7250、扩展子卡 PCI-7251、矮版 PCI LPCI-7250、PCIe LPCIe-7250、CompactPCI cPCI-7252 五款硬件，统一介绍硬件通道、继电器参数、电气隔离、总线规格、配套线缆端子板、软件驱动与开发环境。
全系列产品定位
该系列是工业开关量控制采集板，集成继电器输出（驱动电磁阀、指示灯、接触器）+ 光耦隔离数字输入（采集传感器 / 开关信号）；支持标准 PCI、矮型 PCI、PCI Express、3U CompactPCI 四种工控总线；PCI-7250 可级联最多 3 片 PCI-7251 扩展卡，实现通道成倍扩容，适用于产线 IO 监控、设备联锁、门禁、自动化测试、SCADA 采集等强干扰工业场景。
各型号总线与通道配置核心区别
1. 总线接口差异
型号 总线规格 板卡高度 IO 接口
PCI-7250 32bit 5V 标准 PCI 全高 37 针 DB 母口
PCI-7251 仅作 PCI-7250 扩展卡，无独立总线 全高 37 针 DB 母口
LPCI-7250 通用 3.3V/5V 矮 PCI（Low Profile） 半高矮卡 50 针 SCSI-II
LPCIe-7250 PCIe x1 1.1 半高矮卡 50 针 SCSI-II
cPCI-7252 3U CompactPCI PICMG2.1 机架插卡 50 针 SCSI-II
2. 继电器输出通道配置
PCI-7250 / PCI-7251：8 路继电器（CH0~3 SPDT 单刀双掷 Form C；CH4~7 SPST 单刀单掷常开 Form A）
LPCI-7250 / LPCIe-7250 / cPCI-7252：全部 8 路均为 SPDT 单刀双掷 Form C
3. 隔离数字输入 DI 通道
单块主卡（7250/LPCIe7250/LPCI7250）：8 路隔离 DI
cPCI-7252：原生 16 路隔离 DI
级联扩展方案（1 张 7250+N 张 7251）：
+1 片 7251：16DI、16 路继电器
+2 片 7251：24DI、24 路继电器
+3 片 7251：32DI、32 路继电器
4. 通用硬件特性
每路继电器配套板载 LED，吸合点亮、断开熄灭，支持继电器回读状态；
DI 全部无极性光耦隔离，板载 RC 低通滤波可选，抑制工业尖峰干扰；
非锁存型电磁继电器，带驱动电路；
隔离耐压 DI 侧 5000VRMS，继电器触点击穿电压 1000VRMS。

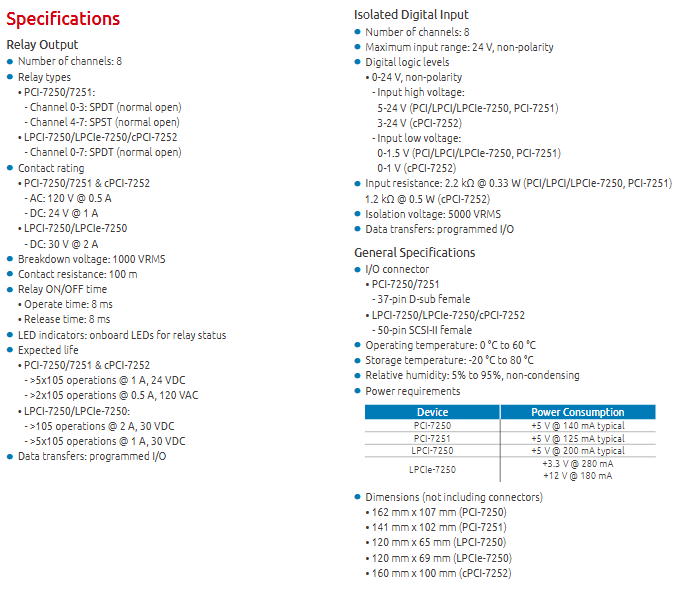

详细电气规格
（一）继电器输出参数
触点负载分版本
PCI-7250/7251/cPCI-7252：AC120V 0.5A / DC24V 1A
LPCI/LPCIe-7250：DC30V 2A（负载能力更强）
动作 / 释放时间均 8ms，触点电阻≤100mΩ
机械寿命：
标准款：24V 1A >50 万次；120V 0.5A >20 万次
矮 PCI/PCIe 款：30V 2A >10 万次；30V 1A >50 万次
（二）隔离数字输入 DI
最大输入电压 24V，无极性兼容；
高低电平阈值：
PCI/LPCI/LPCIe/7251：高 5~24V / 低 0~1.5V，输入电阻 2.2kΩ
cPCI-7252：高 3~24V / 低 0~1V，输入电阻 1.2kΩ
光耦隔离电压 5000VRMS，抗共模干扰能力强。
（三）功耗与尺寸
功耗（+5V/3.3V/12V）
PCI-7250：典型 125mA；PCI-7251：典型 140mA
LPCI-7250：200mA；LPCIe-7250：3.3V 280mA +12V 180mA
物理尺寸（不含连接器）
PCI-7250：162×107mm；PCI-7251：141×102mm
LPCI：120×65mm；LPCIe：120×69mm；cPCI：160×100mm
（四）环境参数
工作温度 0~60℃；存储 - 20~80℃；湿度 5%~95% 无凝露。
配套线缆与端子板
1. PCI-7250/7251（37DB 接口）
ACLD-9137-01：通用 37 针端子板
DIN-37D-01：DIN 导轨安装端子板
ACL-10137-1MM：1 米 37 针公对公连接线
2. LPCI/LPCIe/cPCI（50SCSI 接口）
DIN-50S-01：DIN 导轨端子板
ACL-10250-1M：1 米 50 针 SCSI 连接线
操作系统、驱动与开发支持
1. 支持系统
Windows 7/Vista/XP/2000/2003 Server、Linux
2. 驱动库
Windows：PCIS-DASK；Linux：PCIS-DASK/X
第三方适配：DAQPilot（LabVIEW）、DAQ-MTLB（MATLAB）
3. 开发语言与工具
编程语言：VB/VC/C++/VB.NET/VC.NET/Delphi/BCB
配套上位机工具：DAQBench、AD-Logger（IO 记录监控）
订货型号清单
PCI-7250：8 路继电器 + 8 隔离 DI 标准 PCI 主卡
PCI-7251：8 路继电器 + 8 隔离 DI 扩展子卡（仅搭配 7250）
LPCI-7250：8 路 SPDT 继电器 + 8DI 半高矮 PCI
LPCIe-7250：8 路 SPDT 继电器 + 8DI PCIe x1 矮卡
cPCI-7252：8 路 SPDT 继电器 + 16DI 3U CompactPCI 模块
