Advantech PCI-1610 系列 4 口 RS232 PCI 串口卡
时间: 2026-08-06浏览次数：
Advantech PCI-1610 系列 4 口 RS232 PCI 串口卡
Advantech PCI-1610 系列 4 口 RS232 PCI 串口卡
基础信息

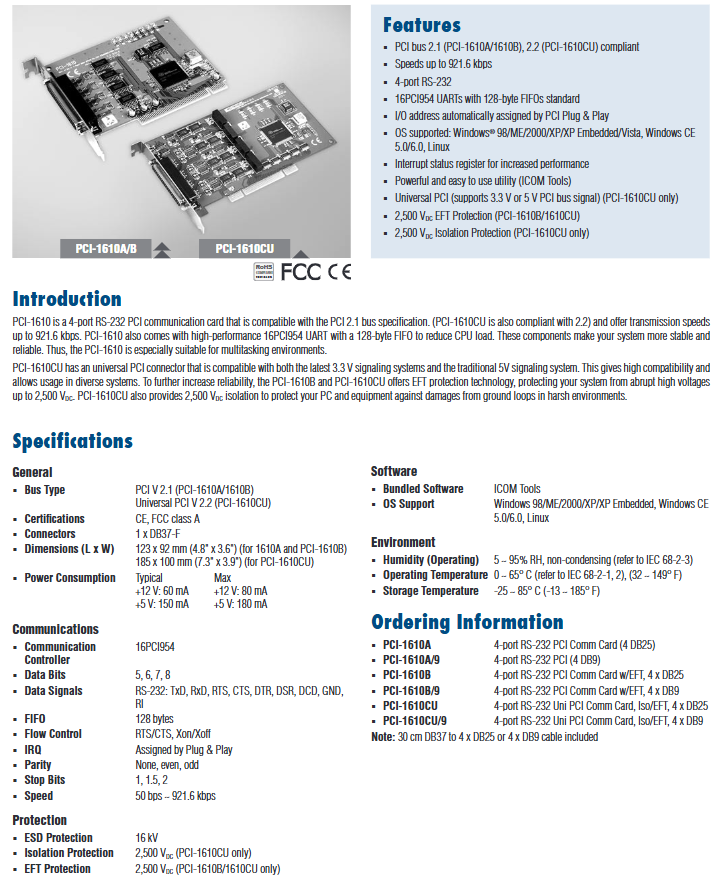

研华（Advantech）PCI-1610 系列 4 路 RS232 PCI 通讯卡产品规格书，介绍 PCI-1610A、PCI-1610B、PCI-1610CU 三款硬件版本的硬件规格、防护等级、接口、系统支持、型号选型，面向工控串口采集、设备通讯场景。
产品整体定位
PCI-1610 是标准 PCI 总线工业多串口卡，集成 4 路独立 RS232 通道，采用 16PCI954 高性能 UART 芯片，每通道搭载 128 字节收发 FIFO 缓存，大幅降低 CPU 占用，适配多任务工控、数据采集、仪器串口通讯；三款版本在 PCI 总线兼容、浪涌 / 隔离防护上做分级区分，满足普通 / 抗干扰强恶劣工业环境。
三款型号核心差异对比
型号 PCI 总线标准 通用 PCI（3.3V/5V 兼容） 2500V EFT 电快速脉冲防护 2500VDC 电气隔离
PCI-1610A PCI 2.1 不支持 无 无
PCI-1610B PCI 2.1 不支持 支持 无
PCI-1610CU Universal PCI 2.2 支持（3.3V/5V PCI 插槽通用） 支持 支持
核心硬件功能与特性
1. 总线与硬件芯片
总线：1610A/B 遵循 PCI 2.1；1610CU 为通用 Universal PCI 2.2，兼容新旧 3.3V/5V 工控主板 PCI 插槽；
UART 控制器：16PCI954，4 通道独立，每通道128 字节收发 FIFO，减少中断频次、降低 CPU 负载；
即插即用：PCI PNP 自动分配 IO 地址与 IRQ 中断，无需手动拨码；
硬件中断状态寄存器，提升批量串口收发性能。
2. 串口通讯完整参数
通道：4 路独立 RS232；
波特率范围：50bps ~ 921.6kbps；
数据位：5/6/7/8；停止位：1/1.5/2；校验：无 / 奇 / 偶；
硬件流控：RTS/CTS；软件流控：Xon/Xoff；
RS232 完整信号：TxD、RxD、RTS、CTS、DTR、DSR、DCD、RI、GND；
出线方式：板载 DB37 母口，标配 30cm 转接线，分出 4 个 DB25 或 4 个 DB9 串口。
3. 防护等级分级（工业抗干扰核心区分点）
PCI-1610A：仅基础 16kV ESD 静电防护，无脉冲 / 隔离；
PCI-1610B：16kV ESD + 2500V EFT 电快速脉冲群防护，消除工业电网瞬时高压干扰；
PCI-1610CU：16kV ESD + 2500V EFT + 2500VDC 电气隔离，彻底消除地环路干扰，适配强电磁、多设备共地恶劣现场。
4. 机械与电气功耗
连接器：板卡单 DB37-F 接口，配套转接线分出 4 路 DB9/DB25；
尺寸：
PCI-1610A/B：123 × 92 mm
PCI-1610CU：185 × 100 mm
供电（PCI 插槽取电）：
+12V 典型 60mA，最大 80mA；+5V 典型 150mA，最大 180mA。
5. 环境耐受规格
工作温度：0 ~ 65℃；
存储温度：-25 ~ 85℃；
工作湿度：5%~95% RH，无凝露；
认证：CE、FCC Class A 工业电磁兼容。
完整型号订货编码（区分 DB9/DB25 输出）
PCI-1610A：4×DB25 输出，无 EFT / 隔离
PCI-1610A/9：4×DB9 输出，无 EFT / 隔离
PCI-1610B：4×DB25，带 2500V EFT 防护
PCI-1610B/9：4×DB9，带 2500V EFT 防护
PCI-1610CU：4×DB25，2500V EFT+2500V 隔离、通用 PCI
PCI-1610CU/9：4×DB9，2500V EFT+2500V 隔离、通用 PCI
标配配件：30cm DB37 转 4×DB25 / 4×DB9 分线电缆。
软件配套与操作系统支持
配套工具：ICOM Tools 串口调试工具，便捷配置串口参数、监控收发数据；
支持系统：
Windows 98/ME/2000/XP/XP Embedded/Vista、Windows CE 5.0/6.0、Linux；
驱动与工具可在研华官网在线下载。
适用场景总结
PCI-1610A：普通室内工控、实验室仪器串口通讯，无强电磁干扰场景；
PCI-1610B：工厂常规产线、车间设备通讯，抵御电网瞬时脉冲干扰；
PCI-1610CU：强电磁车间、多设备共地、车载 / 户外工控，需要电气隔离消除地环路的严苛工业环境，同时兼容新旧 3.3V/5V PCI 工控主板。
