ADLINK PCI-7440 系列（PCI-7442/7443/7444）高密度隔离数字 I/O 卡
时间: 2026-08-06浏览次数：
ADLINK PCI-7440 系列（PCI-7442/7443/7444）高密度隔离数字 I/O 卡
ADLINK PCI-7440 系列（PCI-7442/7443/7444）高密度隔离数字 I/O 卡
产品型号定位与核心规格对比
本系列共 3 款 PCI 标准高度高密度隔离数字 IO 卡，均搭载 1250VRMS 光电隔离、32 路通用 TTL 双向 IO、硬件状态变化中断 (COS)、硬件看门狗 WDT，仅隔离 DI/DO 通道数量区分：
型号 隔离 DI 通道 隔离 DO 通道 核心用途
PCI-7442 64 路 64 路 混合型采集 + 控制，产线通用
PCI-7443 128 路 0 路 纯大量数字输入，传感器批量采集
PCI-7444 0 路 128 路 纯大功率数字输出，批量驱动继电器 / 电磁阀
通用硬件核心特性
光电隔离防护：1250VRMS 隔离耐压，DI 无极性输入，抑制工业地环路、浪涌干扰；
硬件 COS 中断：任意 DI 电平跳变（上升 / 下降沿）触发硬件中断，无需 CPU 轮询，大幅降低负载；
安全输出机制（7442/7444 独有）
上电可编程 DO 默认电平（存入板载 Flash）；
热重启保持输出状态（Hot Reset Hold）；
看门狗超时自动切换安全输出电平，防止设备失控；
硬件看门狗 WDT：32 位计数器，10MHz 基准，超时范围 0~429.496 秒，超时触发中断 + 安全 DO；
32 路通用 TTL IO：独立 JP3/JP4 插座，每通道 4mA 驱动，兼容 3.3V/5V 电平，可软件单独配置输入 / 输出；
多卡识别 DIP 拨码 S1：4 位拨码设置 0~15 板卡 ID，多卡同主机快速区分寻址；
电气参数
隔离 DI：输入 5~28V 高电平，0~1.5V 低电平，输入电阻 4.7kΩ；
隔离 DO：开漏 MOS 输出，单路最大 250mA，外接 5~40V 负载；
功耗：7442/7444 典型 + 5V 800mA；7443 典型 + 5V 550mA；
环境指标：工作 0~60℃，存储 - 40~80℃，湿度 5%~85% 无凝露；标准 PCI 尺寸 174.7×106.7mm。
硬件布局、接口与引脚定义
1. 板卡整体接口分布
三款板卡正面均包含：
CN1、CN2 两个 68 针 SCSI 隔离 IO 主接口：
PCI-7442：CN1=0~63 DI，CN2=0~63 DO；
PCI-7443：CN1=0~63 DI，CN2=64~127 DI；
PCI-7444：CN1=0~63 DO，CN2=64~127 DO；

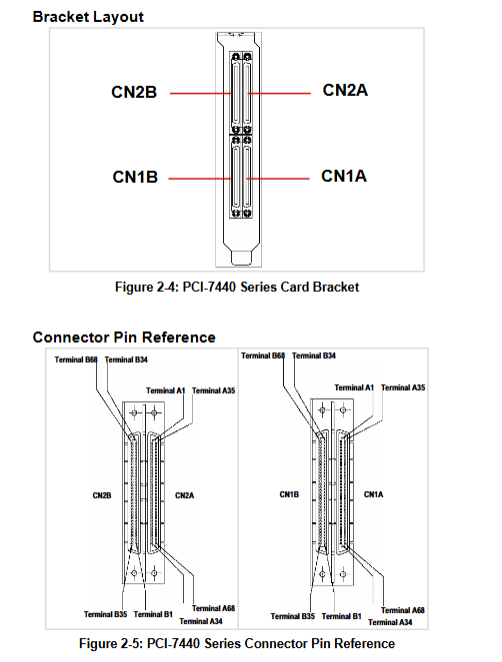

JP3、JP4 20 针 TTL 子接口：JP3 对应 TTL0~15，JP4 对应 TTL16~31；
S1 四档 DIP 拨码：板 ID 配置；
PCI 32 位金手指总线。
2. 关键接口引脚规则
隔离 DI 公共端 COM：每 8 路 DI 共享一组 COM 公共地，方便分组外接传感器电源；
隔离 DO 公共 VDD：每 8 路 DO 提供一组外部负载供电引脚 IGND，适配继电器、感性负载续流；板载 5V 辅助电源（最大 100mA）；
TTL IO：每 16 路配一组信号地 SGND，软件逐通道切换输入输出；
完整附表提供 CN1/CN2/JP3/JP4 全部针脚功能定义，区分通道编号、公共电源、空脚 N/C。
核心电路与工作原理
隔离数字输入电路
采用 PC3H4 光耦隔离芯片，内置双向保护二极管，支持正 / 负无极性电压输入；外部串联限流电阻，33MHz 采样时钟捕捉电平跳变，最小可捕捉 31ns 窄脉冲。
COS 状态变化中断机制
DI 按 32 路一组划分为独立 CPLD 控制单元：7442 两组 CPLD、7443 四组 CPLD；
每组 DI 可单独开启 / 关闭 COS 中断；电平跳变自动锁存当前 DI 状态至寄存器；
中断清除前不会接收新跳变，支持软件读取中断组别、具体通道，省去全通道轮询。
隔离数字输出电路（7442/7444）

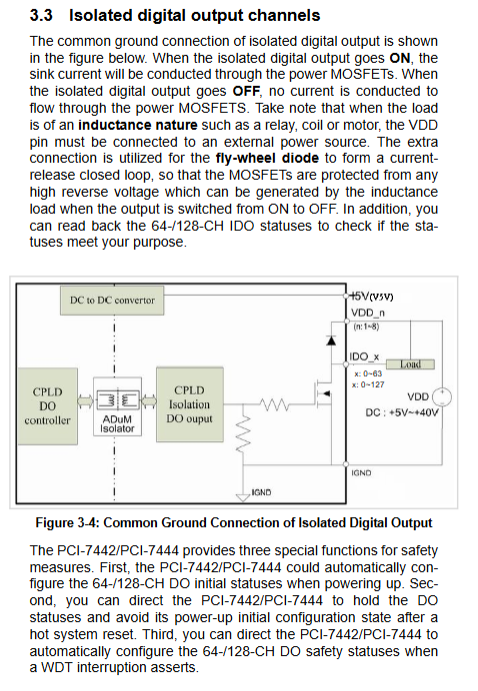

ADuM 隔离芯片隔离 PCI 控制侧与外部功率侧，MOS 管开漏输出；感性负载（继电器、线圈）需外接续流二极管，VDD 引脚提供外部供电回路；支持批量同步输出、批量回读当前输出电平。
看门狗 WDT 安全逻辑
软件定时重载计数器，超时触发硬件中断；
开启 Safety Out 功能后，WDT 溢出自动加载 Flash 内预设安全 DO 电平；
搭配热复位保持功能：系统软重启不切断外部执行机构输出，避免产线误动作。
通用 TTL IO
独立 32 路双向通道，无光电隔离，仅用于板内、机柜内低压信号交互，每通道驱动能力有限（4mA）。
底层寄存器完整说明
所有寄存器均为 16 位，仅支持 16 位 IO 读写，以 PCI 基地址 BASE 偏移寻址，分四大类寄存器组：
1. 隔离 DI 寄存器（7442/7443）
DI 读取寄存器：按 32 路分组存储当前输入电平；
COS 使能寄存器：逐通道开启跳变检测；
COS 锁存寄存器：中断触发时保存跳变瞬间电平；
中断状态 / 清除寄存器：识别中断组、清除中断标记。
2. 隔离 DO 寄存器（7442/7444）
批量输出寄存器：写入电平后发送同步启动指令统一输出；
DO 回读寄存器：读取当前硬件输出状态；
上电默认配置寄存器：写入 Flash 保存开机电平；
WDT 安全输出寄存器：配置看门狗故障时的保护电平。
3. TTL IO 寄存器（全系列通用）
方向配置寄存器：逐通道设置输入 / 输出；
TTL 读 / 写寄存器：TTL 输入读取、TTL 输出写入。
4. WDT 与系统控制寄存器
WDT 计数加载寄存器：设置超时时长；
全局控制寄存器：WDT 开关、安全输出使能、热复位保持开关、中断清除位；
文档完整列出全部寄存器偏移地址、位定义、读写属性、复位默认值，支持无依赖底层 C/C++ 开发。
软件开发支持
Windows 驱动库 PCIS-DASK：提供标准 DLL，兼容 VB/VC/Delphi 等 Windows 开发语言；
底层 C/C++ 示例：手册寄存器章节配套读写逻辑，可直接操作硬件寄存器；
配套工具集成在驱动光盘，可在线下载完整开发包。
产品应用场景
自动化产线：传感器批量信号采集、电磁阀 / 继电器集群控制；
测试测量设备：工装 IO 信号触发、多工位状态监测；
楼宇 / 机房监控：开关量报警、门禁、风机水泵联动；
轨道交通、车载工控：强电磁环境下隔离数字信号交互；
安全设备：看门狗故障保护、设备失控安全切断。
