ADLINK NEON-1000-MDX 系列 AI 智能相机
时间: 2026-08-06浏览次数：
ADLINK NEON-1000-MDX 系列 AI 智能相机
ADLINK NEON-1000-MDX 系列 AI 智能相机
产品定位
一体化边缘 AI 工业智能相机，CPU+VPU 视觉推理 + 工业图像传感器三合一集成，无需外接工控机，本地完成图像采集 + 深度学习推理；面向工业质检、目标检测、视觉定位等紧凑型产线视觉场景，垂直集成 I/O 简化布线、节省设备安装空间。
核心硬件平台
CPU：Intel Atom E3930 双核 1.8GHz
推理加速：Intel Movidius Myriad X MA2485 VPU（专门深度学习算力单元）
内存：4GB DDR3
本地存储：32GB eMMC，预留 microSD 卡槽扩容
功耗：整机＜30W；满载（CPU+VPU 同时运行、0.6m/s 气流）工作温度最高 45℃

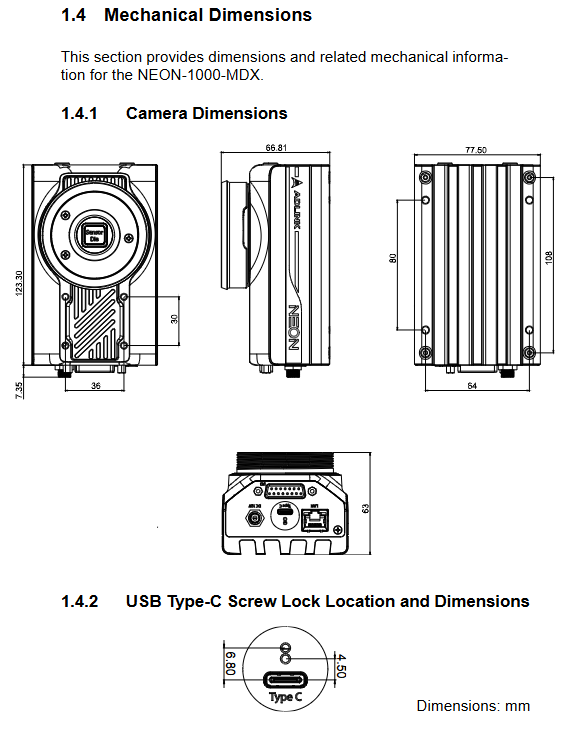

重量：不含镜头＜700g；整机尺寸 123.3×66.81×77.5 mm
镜头接口：标准 C 口；前端 M60×1.5 螺纹，可外接环形光源 / 条形光源
四款细分型号传感器参数对比
型号 感光尺寸 分辨率 快门 帧率 色彩
NEON-101B-MDX 1/3" 1280×960 全局快门 54fps 彩色
NEON-102B-MDX 1/1.8" 1600×1200 全局快门 60fps 彩色
NEON-103B-MDX 1/3.7" 1920×1080 卷帘快门 30fps 彩色
NEON-104B-MDX 1/2.5" 2592×1944 卷帘快门 14fps 彩色
传感器触发模式：软件自由运行、软件触发、硬件外部触发（DI0）。
整机集成 I/O 总览
供电双方案：12V DC 圆孔电源 / 锁扣式 USB Type-C 供电；Type-C 额外输出 3W 外设供电
视频输出：Type-C 复用 DisplayPort，支持 1080P@30Hz 外接显示器
通讯：1 路千兆以太网；1 路 UART 串口（集成 15 针 D-SUB）
数字 IO（4DI+4DO，光耦隔离）
DI0：可编程硬件相机触发输入
DO0：可编程频闪光源同步输出
其余 3 路 DI/DO 通用信号交互
存储扩展：microSD 卡槽
调试口：Micro-USB 2.0 OTG
状态指示灯：电源绿灯、系统运行橙灯
整机三面接口详细定义
底部 I/O 面板（供电、网口、D-SUB）
包含 DC12V 电源、带锁 USB-C、千兆 LAN、15 针 D-SUB 综合 I/O 口。
15 针 D-SUB 引脚定义（核心工业 IO）
TX 串口、9.RX 串口、7. 串口 GND；
11.DI0（相机硬件触发）、12~14：DI1~DI3；
3.DO0（频闪同步）、4~6：DO1~DO3；
2/10 为 IO 公共地，其余预留。
IO 电气规格：串口波特率固定 115200 8N1；DO 开集输出最大 100mA，负载耐压最高 30V；DI 输入电平≤5V。
顶部面板
电源 LED、系统运行状态 LED
microSD 卡插槽（可选 32GB 原厂卡扩容）
Micro-USB 2.0 调试 OTG 口
预留晶圆调试接口（出厂专用）
前端镜头面
C 型镜头安装座，标配转接垫圈（102B 型号额外配金属垫片）
M60×1.5 外螺纹，工业视觉光源安装基准
快速安装与接线操作
机械安装方式
两种固定方案，均使用 M4×6mm 螺丝：
前端安装：4 颗 M4 螺丝固定镜头侧安装孔
背部安装：4 颗 M4 螺丝固定散热鳍片背面安装孔
数字 IO 硬件电路
数字输入 DI：内置光耦隔离，外部信号最大 5V，串联 470Ω 限流电阻；
数字输出 DO：内置自恢复保险丝，开漏输出，可驱动继电器 / 频闪灯，单路最大 100mA。
镜头装配步骤
镜头→金属转接环→密封垫圈→机身 C 口拧紧；仅 NEON-102B 机型必须加装配套垫圈。

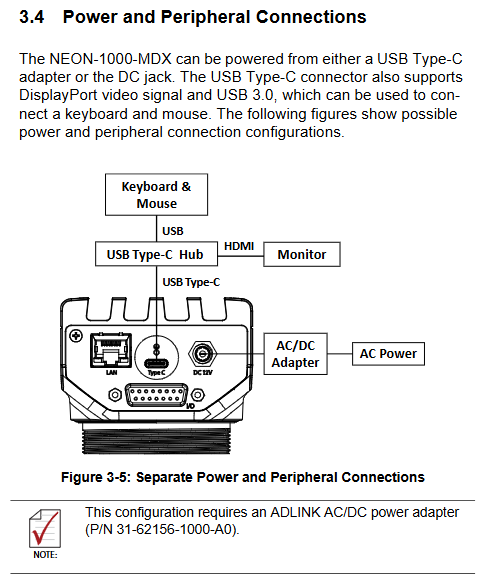

两种供电外设接线方案
独立供电（推荐工业场景）：DC 圆孔接原厂 12V 适配器，USB-C 外接扩展坞、显示器、键鼠；
一体化 Type-C 供电：专用带供电 Type-C 扩展集线器，一线供电 + 视频 + USB 外设。
图像采集与 AI 推理软件开发
开发环境依赖
底层相机驱动基于Basler pylon套件，Python 封装 pypylon；AI 推理基于 Intel OpenVINO 工具链，预训练 YOLOv3 检测模型。原厂不预装软件，需向凌华获取源码、模型文件。
三类官方 Python 示例代码
单帧图像采集：单次拍照、窗口预览；
连续流采集：实时视频流预览，ESC 终止程序；
图像采集 + 目标推理：实时捕获画面并运行 YOLOv3 物体检测，框选识别目标。
Basler pylon Viewer 上位机操作指南
完整图形化调试工具，用于传感器参数配置、在线采图、参数文件导入导出：
启动路径：/opt/pylon/bin/pylonviewer；
操作流程：软件识别本机 Basler 传感器→打开设备→单拍 / 连续采图；
参数管理：加载 / 保存.pfs相机配置文件，可调整曝光、增益、色彩、数字 IO 触发时序；
API 二次开发：提供 C++、Python 完整库，支持代码动态修改传感器参数。
安全规范章节
散热安全：满载运行机身高温，停机冷却后再触摸；设备四周预留通风空间，禁止封堵散热鳍片；
电气安全：仅使用凌华原厂适配电源，严禁反接、超压；接线前整机断电；
维修规范：禁止自行拆机，故障仅授权工程师检修；内置锂电池，更换错误型号存在爆炸风险；
安装环境：建议机房 / 受控区域部署，限制无关人员接触设备；进水、摔落、电源线破损立即断电停用。
