ADLINK MXE-1300 系列工业无风扇工控机
时间: 2026-08-06浏览次数：
ADLINK MXE-1300 系列工业无风扇工控机
ADLINK MXE-1300 系列工业无风扇工控机
基础信息

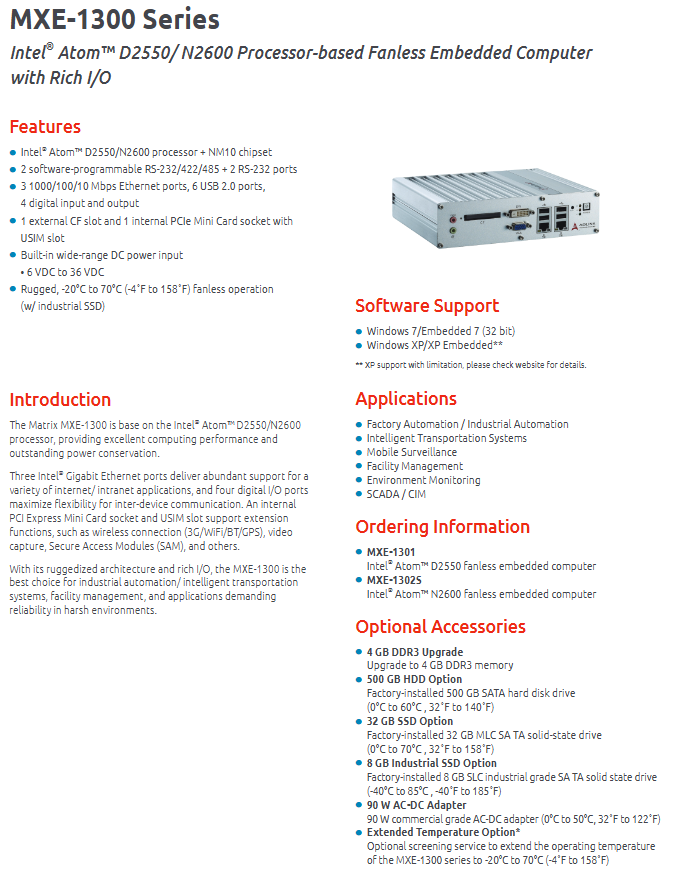

ADLINK 凌华MXE-1300 系列嵌入式无风扇计算机产品规格书，介绍 MXE-1301、MXE-1302S 两款机型硬件配置、接口、环境参数、选配配件与行业应用，产品基于 Intel Atom 低功耗平台，主打宽温、多网口、多串口的重型工业场景。
产品定位与核心优势
MXE-1300 是 Matrix 系列坚固型无风扇工控主机，依靠全铝被动散热、宽压供电、丰富工业 I/O，适配工厂自动化、智能交通、移动监控、环境监测、SCADA 组态等恶劣工况；内置 mini PCIe+USIM 插槽，原生支持 3G/WiFi/GPS 无线扩展，三重千兆网口满足多网段隔离、网关转发需求。
两款型号核心硬件差异
参数项 MXE-1301 MXE-1302S
CPU Intel Atom D2550 1.86GHz Intel Atom N2600 1.6GHz
内存标配 2GB DDR3 1066MHz，最高 4GB 2GB DDR3 800MHz，最高 4GB
芯片组 Intel NM10 Intel NM10
整机完整硬件规格
1. 显示输出
双独立显示：VGA + DVI-D，最高支持 1920×1200 分辨率，可双屏扩展显示。
2. 通讯接口（整机共 4 路串口、3 千兆网口、6 路 USB2.0）
串口（4 路 DB9）
COM1、COM2：软件可切换 RS232/422/485，工业总线专用；
COM3、COM4：固定标准 RS232，调试外设使用；
以太网（3×Intel 82574L 千兆网卡）
前后板分置 2 网口 + 1 网口，支持多网段隔离、软路由、工业网关、机器视觉多相机采集；
USB 2.0 共 6 个
前面板 4 口，背板 2 口，可外接采集器、U 盘、扫码枪等外设；
数字 IO（4DI+4DO）
背板绿色端子接口，用于传感器输入、继电器输出控制；
音频
前置麦克风输入、线路输出，支持语音播报、现场录音。
3. 存储方案（多存储介质兼容）
板载 SATA-II 接口：可安装 2.5 英寸机械硬盘 / 固态硬盘；
外置 Type I CF 卡插槽：支持 PIO/DMA 高速读写，适合小型固化系统；
内部扩展：1 路 mini PCIe 插槽 + 配套 USIM 卡座，可加装 3G/4G/WiFi/BT/GPS/ 视频采集卡 / SAM 安全加密模块。
4. 系统功能硬件
硬件看门狗 WDT：系统卡死自动硬件复位，无人值守设备必备；
状态指示灯：WDT 运行灯、硬盘读写灯、整机诊断指示灯；
实体按键：电源按键、复位按键；
天线引出孔：适配无线模块外置天线。
5. 供电系统
直流宽压输入：6~36VDC 车载 / 工业直流通用；
可选配 90W 交流转直流外置电源适配器。
6. 机械尺寸与安装
外形尺寸：210 (W) × 170 (D) × 53 (H) mm；
整机重量：1.8kg；
安装方式：标配 VESA 100 壁挂安装套件。
环境与可靠性工业等级
1. 温度区间
标准工况：0℃ ~ 50℃（配普通硬盘）；
扩展宽温（选配筛选服务 + 工业 SSD/CF 卡）：-20℃ ~ 70℃；
存储温度：-40℃ ~ 85℃（不含硬盘、固态、CF 介质）。
2. 振动 / 冲击耐受
配 SSD/CF 运行：5Grms 三轴振动、100G 半正弦冲击；
配机械硬盘运行：0.5Grms 三轴振动；
3. 电磁与防护
ESD 静电：接触 ±4KV、空气 ±8KV；
EMC 认证 CE、FCC Class A 工业级。
4. 湿度
40℃下最高 95% 相对湿度，无凝露环境。
软件操作系统支持
Windows 7 32 位 / Windows Embedded 7；
Windows XP / XP Embedded（存在功能限制，需官网查阅说明）。
可选升级配件清单
内存升级：4GB DDR3 内存；
存储选配：
500GB 商用 2.5 寸机械硬盘（0~60℃）；
32GB MLC SATA 固态（0~70℃）；
8GB SLC 工业级宽温固态（-40~85℃）；
电源：90W 商用 AC-DC 适配器；
宽温整机筛选服务：整机支持 - 20~70℃运行。
适用行业场景
工厂自动化产线、智能车载交通设备、移动视频监控、楼宇设施管理、环境数据采集、SCADA 工业监控、CIM 计算机集成制造系统。

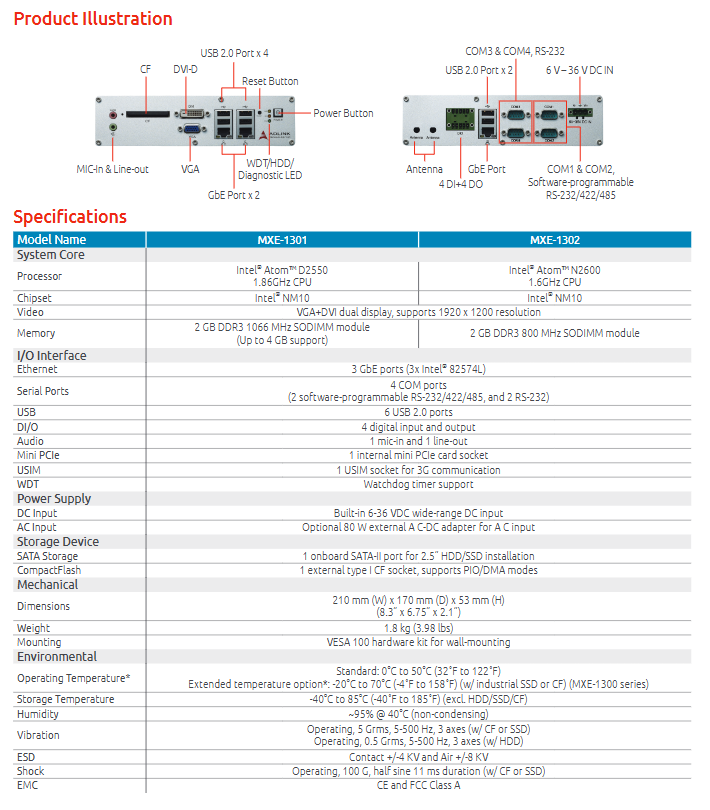

前后面板接口布局说明
前面板：CF 卡槽、VGA、DVI、4×USB2.0、双千兆网口、电源 / 复位键、状态 LED、麦克风 / 音频接口；
背板：剩余 1 路千兆网口、4 路 DB9 串口、4DI+4DO 端子、6~36V DC 电源端子、双天线开孔。
