ADLINK MXE-200/200i 无风扇嵌入式计算机
ADLINK MXE-200/200i 无风扇嵌入式计算机
产品概述
1.1 产品定位

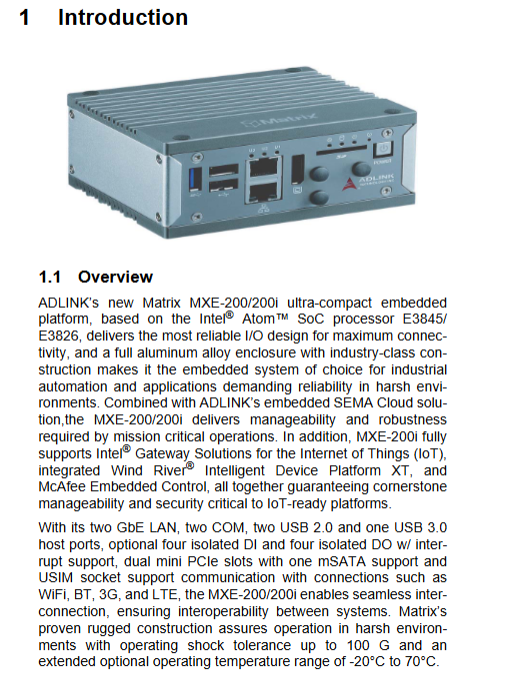

MXE-200 是 Matrix 系列紧凑型全铝无风扇工业嵌入式主机，搭载 Intel Bay Trail Atom 片上系统；MXE-20i 额外支持英特尔物联网网关套件、风河系统、迈克菲嵌入式安全，面向工业自动化、智能交通、楼宇管理、IoT 边缘网关等高严苛环境场景。整机被动散热，抗震动冲击，搭配凌华 SEMA 云端远程管理工具，实现设备远程监控与运维。
1.2 两大型号硬件核心差异
型号 处理器 宽温规格 IoT 网关能力
MXE-201 Intel Atom E3845 标准 0~50℃；扩展 - 20~60℃ 基础工业监控
MXE-202 Intel Atom E3826 标准 0~50℃；扩展 - 20~70℃ 完整 Intel IoT 网关方案支持
1.3 核心硬件特性
体积与结构：超紧凑 120 (W)×100 (D)×55 (H) mm，整机仅 650g，全铝合金鳍片外壳被动散热；支持 DIN 导轨安装、壁挂安装两种固定方式。
丰富 I/O 接口
显示：1 路 HDMI；
网口：双 Intel I210IT 千兆以太网，支持 IEEE1588 精准时钟、VLAN、巨帧、网络唤醒；
USB：1×USB3.0 + 2×USB2.0；
串口：COM1 固定 RS232，COM2 BIOS 可选 RS232/422/485；
存储：外置 SD 卡插槽（最大 16GB SDHC），内部双 mini PCIe 插槽，其中一路可通过跳线切换为 mSATA 固态硬盘；
通讯扩展：内置 USIM 卡座，搭配 3G/4G mini PCIe 模块实现移动联网；
数字 IO：可选 4 路隔离 DI+4 路隔离 DO，1.5kV 电气隔离；
内部扩展资源
双 mini PCIe 插槽：可安装 WiFi / 蓝牙 / 3G/LTE 无线模块，槽 2 跳线切换 mSATA；
预留 GPS 供电插针（3.3V/5V 各 1A）；
外置开关机、复位信号扩展插针；
RTC 备份电池。
供电设计：宽压 DC 6~36V 输入，3 位锁存端子；整机功耗区间 0.3W（关机）~22W（满负载），标配 40W 电源适配器。
严苛工业环境指标
存储温度：-40~85℃；工作湿度 10%~95% 无凝露；
振动：5Grms 三轴；冲击 50G 半正弦；ESD 接触 ±4kV、空气 ±8kV；
内置硬件看门狗 WDT，系统卡死自动硬件复位。
1.4 面板接口详细定义
前置面板
电源键（长按 5 秒强制关机）、复位键；三色状态 LED（WDT 黄色、硬盘橙色、待机蓝色）；双千兆网口、1×USB3.0、2×USB2.0、HDMI、SD 卡槽。
网口 LED：黄灯链路 / 活动灯，绿 / 橙双色速率灯（10M 灭 / 100M 绿 / 1000M 橙）。
右侧面板
DB9 COM1、DB9 COM2、6~36V DC 供电端子，完整 DB9 串口各模式引脚定义文档附表。
整机机械图纸
手册收录整机顶 / 前 / 侧视图尺寸图纸、主板正反面实拍图标注所有内部插槽、跳线、插针。
快速安装与上电
2.1 开箱清单
主机、DIN 导轨 / 壁挂支架、固定螺丝、快速指南、凌华一体化驱动 DVD；收货破损需立即联系经销商留存包装。
2.2 内部模块拆装步骤（mini PCIe/mSATA）
拆卸机箱 8 颗固定螺丝，分离底部盖板；
斜角插入 mSATA 或无线 mini PCIe 模块，下压后用 M2.5 螺丝锁紧；
槽 2 跳线切换：短接 1-2 = 启用 mSATA；短接 2-3 = 启用 mini PCIe 无线。
2.3 供电接线规范
DC 端子定义 V+、接地、V-，严禁反接，接线后锁紧端子螺丝防止松动。
2.4 DIN 导轨安装
配套支架通过 M4 螺丝固定机箱底部，卡入标准 DIN 导轨。

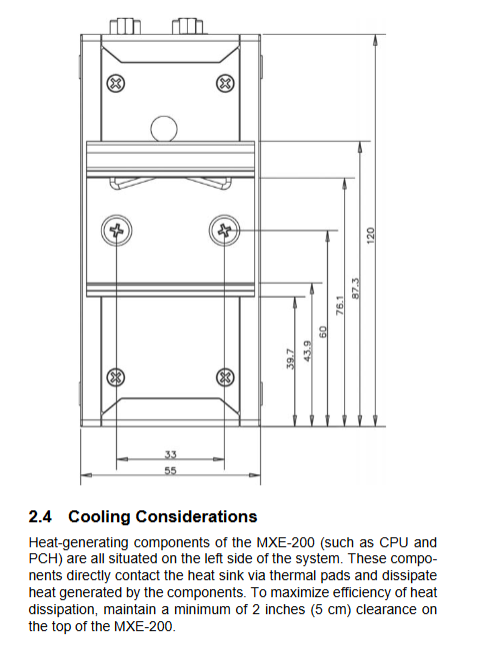

2.5 散热强制要求
CPU 等热源集中机身左侧鳍片区域，设备顶部预留≥5cm 通风间隙，禁止遮挡散热鳍片。
Windows 驱动完整安装流程
仅适配 Windows 系统，其他系统需联系厂商获取驱动，安装顺序不可颠倒，每步完成必须重启电脑：
芯片组驱动（SATA/USB 底层支持）；
集成显卡驱动；
双千兆网卡驱动；
USB3.0 控制器驱动；
串口 / DI/O 通用 IO 驱动；
SEMA 管理工具 + WDT 看门狗 + 隔离 DI/O 驱动。
SEMA 工具核心功能
实时监控 CPU、板卡温度、整机功耗、运行时长；
用户自定义 1KB 板载 Flash 存储；
硬件看门狗配置、数字 IO 读写调试；
远程健康状态上报（配套 SEMA Cloud 云端）。
附录 A：WDT 看门狗 & DI/O 开发 API
提供 Windows 下 C/C++ 全套函数库、头文件 matrix_wdt.h/matrix_dio.h，附调用示例：
1. 看门狗 WDT 接口
InitWDT：初始化看门狗（必须最先调用）；
SetWDT：设置超时（1~255，单位秒 / 分钟可选）；
StartWDT：启动计时；ResetWDT：喂狗；StopWDT：关闭看门狗；
超时未喂狗整机自动硬件复位，用于无人值守工业设备防死机。
2. 隔离数字 IO 接口
GPIO_Init：初始化 IO 资源；
GPI_Read：读取 4 路隔离输入电平；
GPO_Write / GPO_Read：控制、读取 4 路隔离输出，用于外接继电器、传感器。
附录 B：完整 BIOS 设置详解（Aptio UEFI）
BIOS 分为 Main、Advanced、Security、Boot、Exit 五大菜单，完整开放工业级定制参数：
B.1 Main 主页
查看 BIOS 版本、系统时间；硬件健康监控（温度、功耗、运行日志）；上电模式设置（通电自启 / 保持关机 / 恢复上次状态）、上电看门狗、节能 ECO 模式。
B.2 Advanced 高级设置（核心工业配置）
CPU 配置：虚拟化 VT、XD 防溢出、CPU 功耗调速、数字温度传感器 DTS；
SATA：开启 / 关闭、AHCI/IDE 模式、热插拔；
USB：传统兼容模式、XHCI/EHCI 移交、传输超时；
SDIO 读写模式（DMA/PIO 自动切换）；
网络栈：UEFI PXE 网络启动开关；
Baytrail 芯片外设：串口模式、SD 高速模式；
ACPI 休眠、温控阈值（过热降频 / 关机温度）；
Intel TXE 安全固件管理、系统 OS 选型（Windows7 专用预设）。
B.3 Security 安全菜单
管理员 / 开机用户密码，限制 BIOS 修改、开机权限。
B.4 Boot 启动菜单
启动设备优先级、快速启动 Fast Boot、CSM 兼容模块、UEFI / 传统 ROM 启动策略。
B.5 Exit 退出菜单
保存 / 放弃修改、恢复出厂默认、EFI Shell 启动、临时关闭 Intel ME 引擎。
安全规范
操作安全：拆装、接线前必须断电；设备禁止进水、高温密闭环境；机身鳍片高温，停机冷却后再触摸；内置锂电池，更换错误型号有爆炸风险，报废电池合规回收。
报修场景：电源线损坏、进水、跌落、异常报错仅可由凌华授权工程师维修。
