ADLINK LPCIe/LPCI/USB-3488A GPIB 接口卡
时间: 2026-08-06浏览次数：
ADLINK LPCIe/LPCI/USB-3488A GPIB 接口卡
ADLINK LPCIe/LPCI/USB-3488A GPIB 接口卡
产品概述
1. 产品定位与核心能力
三款硬件均完全兼容 IEEE488.1/IEEE488.2 标准，单台控制器最多挂载 14 台独立 GPIB 仪器，基于凌华自研 FPGA IP 实现稳定总线控制，满足工业测试设备高速、兼容、易移植开发需求。
2. 核心性能优势
高速 FIFO 缓存消除总线速度差
LPCI/LPCIe-3488A：片载 2KB 读写 FIFO，弥补 PCIe/PCI 高速总线与 GPIB 低速总线（最高 1.5MB/s）速度差；
USB-3488A：搭载 32KB 大容量 FIFO，最高传输速率 1.2MB/s。
极致软件兼容性（核心卖点）
驱动 API 二进制兼容 NI GPIB-32.DLL，原有 LabVIEW、LabWindows/CVI、VC++、VB、Delphi 程序无需修改即可直接运行；
完整支持工业标准 VISA 库，适配市面绝大多数仪器驱动。
硬件形态差异化适配场景
型号 总线接口 适用设备
LPCI-3488A 32 位 3.3V/5V 标准 PCI 老式工控机、台式机标准 PCI 插槽
LPCIe-3488A PCI Express 1.1 x1 新式紧凑型工控、低矮机箱（半高尺寸）
USB-3488A USB2.0 笔记本、无多余插槽工控机，支持热插拔
3. 分型号硬件功能特性
（1）LPCIe/LPCI-3488A（板卡式）
半高 Low-Profile 尺寸，适配绝大多数工业计算机；
LPCI 最高 1.5MB/s 传输，LPCIe 最高 1.1MB/s；
配套交互式 GPIB 诊断工具，支持总线扫描、通讯调试。
（2）USB-3488A（便携外置式）
自带 2 米 USB 线缆，无需外部供电，USB 总线取电；
支持热插拔，电脑无需关机即可插拔设备；
适合笔记本外场测试、便携式测量系统。
4. 通用电气、环境、机械规格
（1）GPIB 总线基础参数
总线总设备上限 15 台（含控制器本身），单段线缆建议 2m，总线总长≤20m；
8 位并行数据传输，三线握手协议；
认证：CE、FCC Class A 工业电磁兼容标准。
（2）供电参数
LPCI：+5V，典型 250mA，最大 300mA；
LPCIe：+3.3V 典型 45mA、+12V 典型 65mA；
USB：USB5V，典型 190mA，峰值 500mA；使用 USB 集线器建议搭配有源供电 Hub。
（3）环境与尺寸
工作温度：0~55℃；存储 - 20~80℃，湿度 10%~90% 无凝露；
外形尺寸（不含接头）：
LPCI：120×64mm；
LPCIe：67×68.9mm；
USB：81.6×61.5×27.8mm；
USB 型号振动测试：工作 1G 三轴，非工作 2.5G 三轴。
（4）软件系统支持
原厂 ADL-GPIB 驱动适配 Windows XP/7/8；驱动光盘包含诊断工具、VC++ 编程示例源码；其他操作系统需单独联系凌华技术支持。
软硬件安装指南
1. 装箱清单
LPCIe/LPCI 版本：GPIB 板卡、驱动光盘、纸质用户手册；
USB 版本：USB-GPIB 转换器（集成 2m USB 线）、驱动光盘、用户手册；
收货缺失 / 损坏配件需立即联系经销商，并保留包装材料。
2. 静电防护要求
板卡集成静电敏感 FPGA 芯片，拆装机操作必须：
在接地防静电垫操作；
佩戴接地防静电手环；
仅握持板卡边缘，禁止触碰 PCB 元器件；
硬件破损禁止上电。

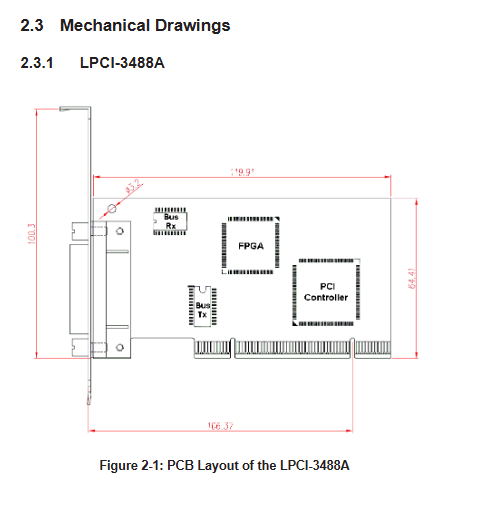

3. 机械结构尺寸
手册提供三款产品完整 CAD 外形图纸，标注安装孔位、PCB 长宽、挡板尺寸：
LPCI 标准全长 PCI 版型；
LPCIe 紧凑型短板，适配超薄机箱；
USB 一体式便携盒，自带指示灯（self/test/ready）。
4. PCI 即插即用配置逻辑
板卡为标准 PNP 设备，中断 IRQ、基地址、DMA 全部由系统 BIOS 自动分配，无需拨码跳线；
故障排查：开机异常大概率为中断资源冲突，需进入 BIOS 调整硬件中断分配。
5. 硬件安装步骤
（1）PCI/PCIe 板卡安装
整机、外设全部断电；
打开机箱，对应插入 32 位 PCI（LPCI）/PCIe x1（LPCIe）插槽；
触摸机箱释放静电后持板卡边缘插入，螺丝固定挡板；
装回机箱盖板，开机安装驱动。
（2）USB-3488A 安装
直接接入电脑 USB2.0 接口；
数秒后 Ready 绿灯常亮即就绪；
扩展多设备优先使用带独立电源的 USB 集线器。
6. GPIB 总线布线规范
支持线性串联、星型、混合拓扑两种连接方式：
单根线缆不超 4m，推荐 2m 标准线缆；总线总长严格≤20m；
总设备≤15 台，至少 2/3 仪器保持上电，保证总线电平稳定；
星型拓扑单台仪器接口线缆少于 3 根时总线负载更低，通讯稳定性更好。
7. 软件驱动安装流程
最低驱动版本要求：ADL-GPIB v4.0 及以上；
放入驱动光盘，执行 Setup.exe 安装向导；
安装完成必须重启电脑，驱动配置才能生效；
驱动内置ADLINK GPIB Utility 调试工具，核心功能：
自动扫描总线所有 GPIB 控制器、挂载仪器，展示设备型号、地址；
总线参数配置：GPIB 主地址、时序（350ns）、IO 超时、自动轮询、控制器模式；
交互式指令收发窗口：发送*IDN?、*RST、*TST?等标准 SCPI 指令，读取仪器返回数据，用于硬件通讯验证。
GPIB 总线工作原理与硬件架构

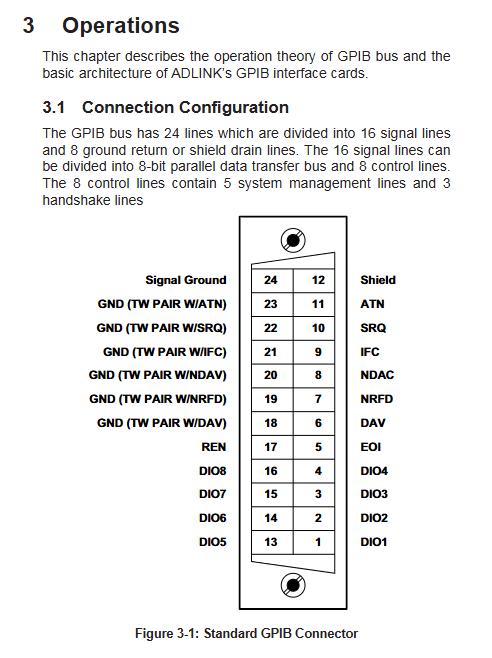

1. GPIB 24 针连接器引脚定义
总线共 24 根线路，分为 4 大类：
8 根数据线 DIO1~DIO8：传输 7 位 ASCII 指令 / 数据，第 8 位可作奇偶校验；
3 根三线握手线（DAV/NRFD/NDAC）：管控设备间字节可靠传输；
DAV：数据线数据有效；
NRFD：设备未准备接收；
NDAC：设备未完成数据接收；
5 根系统管理控制线（ATN、IFC、SRQ、REN、EOI）：全局总线调度、复位、中断、远程本地切换、数据结束标记；
8 根地线 / 屏蔽线：差分屏蔽抗干扰，引脚 12 为外壳屏蔽地。
2. 三款产品内部硬件框图
LPCI-3488A：PCI 控制器 + CPLD 状态机 + FPGA 内置 2KB FIFO GPIB IP + 总线收发器；
LPCIe-3488A：PCIe 总线直连 FPGA（集成 2KB FIFO），简化 CPLD 电路；
USB-3488A：8051 主控 + SRAM 大容量 32KB FIFO+FPGA GPIB IP+USB 收发电路。
安全规范
通用安全操作准则
安装、检修前必须断电；远离液体、高温，保证通风；
禁止自行拆机维修，故障仅可由凌华授权工程师检修；
锂电池备件存在爆炸风险，更换必须使用同规格型号，废旧电池按法规回收；
设备出现电源线破损、进水、受潮、跌落、异常报错时立即断电报修。
