ETEL IL + 无铁芯 / LM 有铁芯直线电机
时间: 2026-08-04浏览次数：
ETEL IL + 无铁芯 / LM 有铁芯直线电机
ETEL IL + 无铁芯 / LM 有铁芯直线电机
基础信息
类型：ETEL 直线电机宣传选型手册，仅产品技术概述、选型对比、企业渠道，不含硬件接线与驱动调试，配套前文 DSC 系列伺服驱动器使用。

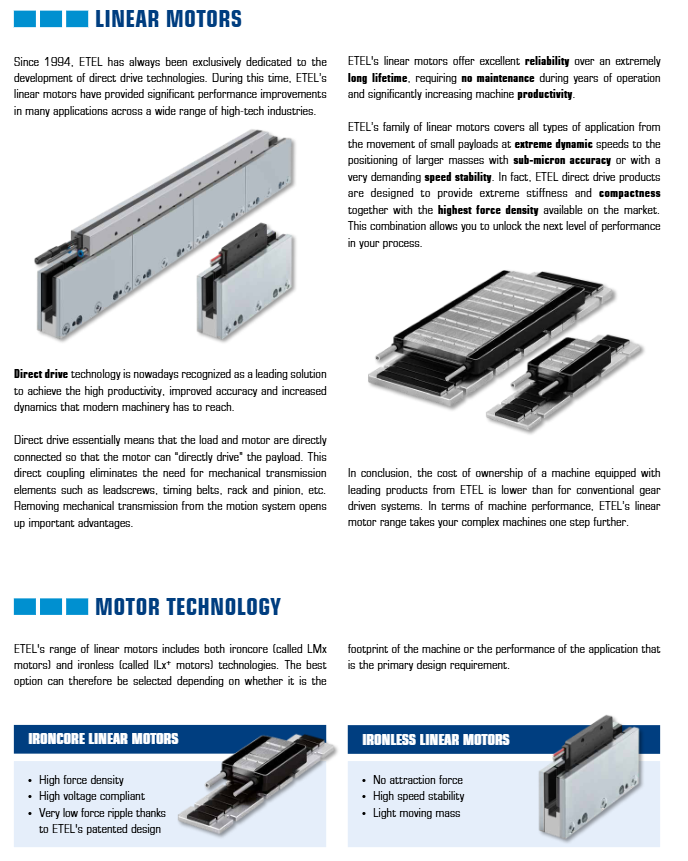

直驱核心优势总述
直驱结构取消丝杠、同步带、齿轮齿条等中间机械传动件，动子与负载直接刚性连接，带来四大核心收益：
更高定位精度、亚微米级重复定位；
极限动态响应、高加减速、稳定高速运行；
整机长寿命，常年运行免维护；
设备全生命周期综合使用成本低于传统传动方案；
高刚度、高推力密度，整机结构紧凑。
两大电机技术路线：IL + 无铁芯 / LM 有铁芯
ETEL 直线电机分为无铁芯 IL + 系列、有铁芯 LM 系列，针对不同设备空间、动态、推力需求差异化设计，核心特性对比如下：
1. LM 有铁芯直线电机（LMG/LMS 子系列）
核心优势：
推力密度极高，同等体积持续 / 峰值推力更大；
支持高电压工况适配；
采用 ETEL 专利磁路设计，推力纹波极低；
适用场景：大负载、高推力、行程中等、对体积限制严格设备。
2. IL+ 无铁芯直线电机（ILF/ILM 子系列）
核心优势：
定子与动子之间无磁吸附吸力，导轨负载压力小；
动子轻量化，加减速性能极致、速度稳定性优秀；
推力纹波极小，适合超平稳精密运动；
适用场景：高速轻载、光学精密平台、真空设备、低振动加工。

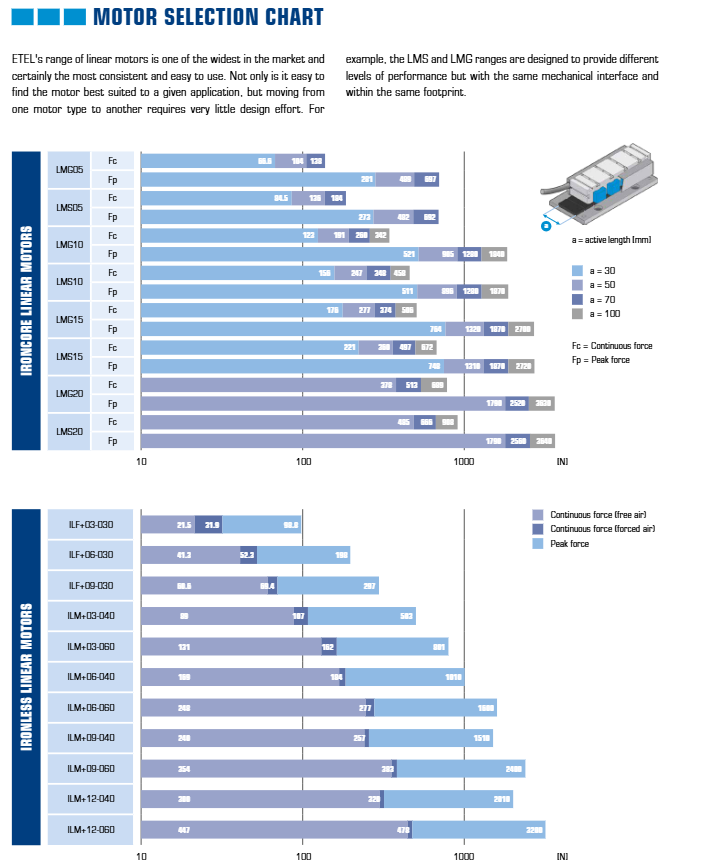

产品选型推力图表说明
手册内置完整推力选型柱状图，分为有铁芯 LM、无铁芯 IL+两大板块：
1. LM 有铁芯（LMG05/LMG10/LMG15/LMG20、LMS05/LMS10/LMS15/LMS20）
标注参数：Fc 持续推力、Fp 峰值推力；
横轴推力单位 IN（牛顿），纵轴为型号；
区分有效动子长度 a=30/50/70/100mm，同型号可更换动子长度调整推力；
LMG、LMS 机械安装接口、整机占用尺寸完全一致，仅推力性能分级，设备改型设计成本极低。
2. IL + 无铁芯（ILF-xx、ILM-xx）
区分两种散热：风冷（浅紫）、强制风冷（深紫）、峰值推力（蓝色）；
ILF 为小型轻载型号，ILM 中大推力无铁芯型号，覆盖 21.5N~2280N 峰值推力区间。
产品设计便利性特点
同外形尺寸、同安装接口多推力型号互通（如 LMS/LMG 系列），设备迭代、推力升级无需重新加工机械结构；
完整推力梯度覆盖：从轻载高速无铁芯到大推力重载有铁芯，覆盖半导体、激光、光学、自动化全场景；
专利磁路抑制推力波动，运动平稳性大幅提升，适配高精度定位需求。
典型配套与应用场景
IL+/LM 直线电机需搭配 ETEL DSC 系列直驱伺服驱动器（DSC2P/DSCDL 等）组成完整直驱运动系统，主要应用：
半导体晶圆真空精密平移台；
激光微切割、精密雕刻加工设备；
光学检测、AOI 视觉高精度定位平台；
高速自动化裁切、电子凸轮设备；
实验室精密位移台、高精度测试工装；
高动态龙门多轴同步设备。
