ETEL DSC 系列（DSC2P/DSC2V/DSCDP/DSCDL/DSCDM）操作与软件手册
时间: 2026-08-04浏览次数：
ETEL DSC 系列（DSC2P/DSC2V/DSCDP/DSCDL/DSCDM）操作与软件手册
ETEL DSC 系列（DSC2P/DSC2V/DSCDP/DSCDL/DSCDM）操作与软件手册
适用产品与固件版本
覆盖 4 款硬件：单轴 DSC2P/DSC2V、双轴 DSCDP/DSCDL/DSCDM；明确各型号最低固件、上位 DSMAX/DSTEB、ETEL Tools（ETT 4.11）配套版本，硬件接口、电气规格需查阅对应硬件手册（如 DSCDL 硬件手册），本文仅讲解内部原理、接线调试、上位软件、运动编程。
控制器底层硬件架构与运行原理
1. 双 DSP 分层闭环控制架构
采用双 ADI SHARC 浮点 DSP 分工运算，双层 PI 闭环：
轨迹 DSP：插补计算、本地序列、慢速 STI 中断
调节 DSP：位置环、电流环高速闭环（CTI/FTI 中断）
完整链路：上位目标点位→轨迹生成器→位置环输出目标力 Fc→三相正弦电流发生器→电流 PI 环输出驱动电机；编码器实时反馈修正位置误差。
2. 三相正弦电流生成逻辑
内置 2048 点正弦查表，三相相位差 120°，根据电机电角度输出匹配电流，消除直驱扭矩波动；上电相位初始化（Phasing）识别磁极，分恒流、短脉冲、霍尔三种模式。
3. 8 类运动轨迹算法
控制器支持线性 / 旋转两大类轨迹，量产设备默认使用 S 曲线（3 阶加加速度，无机械冲击），Step 阶跃仅用于调测：
基础：阶跃、梯形、矩形、S 曲线
高级：自定义查表 LKT、无限旋转、预计算轮廓、电子凸轮 CAM
LKT 查表最多存储 2000 个点位，支持自定义异形凸轮轨迹，STI 粗插值 + FTI 细插值双层平滑输出。
4. 三层硬件定时中断（核心实时时序）
所有运动、通讯、闭环依托固定硬件中断，不同型号周期不同：
中断 功能 DSC2P 周期 DSCDL 周期
STI 慢速中断 轨迹、本地程序、RTI 实时中断 166.67μs（6kHz） 500μs（2kHz）
FT 快速中断 位置环、轨迹插值、EBL 通讯 41.67μs（24kHz） 55.56μs（18kHz）
CTI 电流中断 三相电流 PI 闭环 41.67μs（24kHz） 13.89μs（72kHz）
时序数值可通过 M 系列监控寄存器读取换算。
5. 三种整机通讯拓扑
单机 EBL2 模式：PC 串口直连单轴，波特率 9600~115200 可通过 K195 参数修改。
DSMAX/DSTEB 主站 TEB 多轴：PCI 插卡作为上位，TEB 总线菊花链，最多 31 轴全局同步，支持多轴插补。
微主机 μ-Master：一台 DSC2P 作为 0 号主机，EBL 接 PC、TEB 级联从轴，无需 PCI 主卡，但无多轴插补能力。

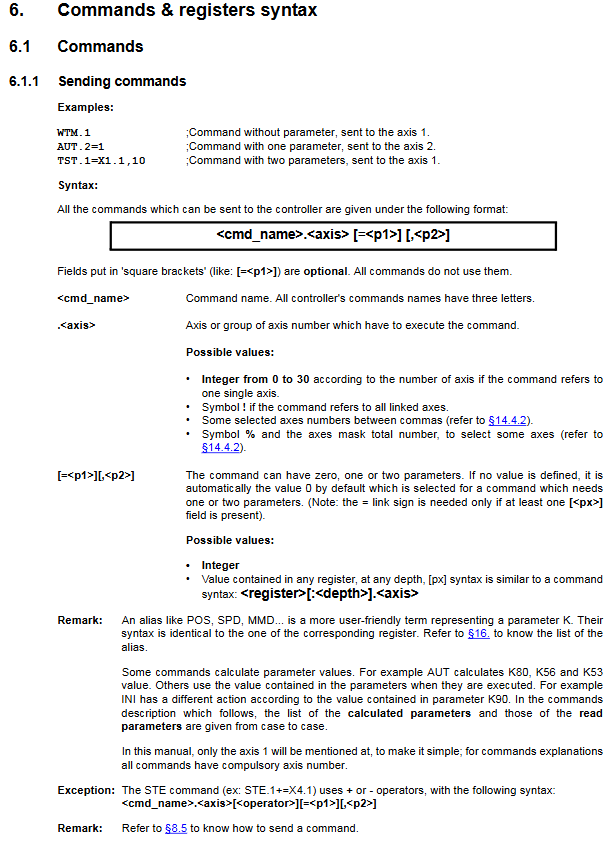

6. 指令与寄存器完整语法体系
（1）三字母指令系统
标准格式：指令.<轴>[=参数1,参数2]，支持单轴、全部轴 (!)、轴掩码 (%) 批量执行，自带 XAC 累加器做四则 / 逻辑运算；支持跳转、等待、运动、故障清除等数百条指令。
（2）寄存器 6 大分类
K 参数寄存器：电机、编码器、PID、限位配置（4 层存储深度 0~3）
M 监控寄存器：只读，实时位置 / 电流 / 温度 / 故障状态
X 用户变量：程序自定义存储
R（RTI 实时中断）、E（位置触发 Trigger）、L（查表轨迹 LKT）、F 浮点寄存器、S 本地序列寄存器
（3）寄存器操作规则
支持读写、四则运算、位掩码组合配置，区分纯数值型 / 位域型寄存器。
硬件接线与 ETEL Tools（ETT）上位调试软件
1. 标准硬件安装流程
接线强制顺序：PE 保护地→电源→电机动力线→编码器、IO；严禁带电插拔编码器。
两种硬件接线方案：单机 EBL 独立、DSMAX 多轴 TEB 菊花链。
上电自检：LCD 显示型号、固件、轴号，无报错才可加载参数。
2. ETEL Tools 软件（ETT V4.11）
运行环境：Windows 9X/2000/XP，最低 166MHz CPU、64M 内存
软件主界面五大核心工具，配套进阶高级工具：
Drive Setting 驱动器向导（新手首选）
一键完成全系统配置流程：备份旧参数→识别控制器→选择电机→编码器→初始化模式→回零模式→惯量输入→AUT 自动整定，自动生成全部 K 参数。
支持 ETEL 自有直线 / 力矩电机与第三方 BLDC、步进电机，兼容模拟正弦、TTL、EnDat2.1 编码器。
2. Scope 双通道数字示波器
采集位置、速度、三相电流波形，用于阶跃响应辨识、PID 精细调谐，自带触发采样功能。
3. Terminal 指令终端
直接下发三字母指令、读写寄存器，手动调试、故障排查专用。
4. Editor 序列编辑器
语法高亮编写本地离线运动程序，支持下载至控制器 Flash 脱机运行。
5. Unit Converter 单位换算工具
机械 mm/° 与脉冲计数双向换算，适配丝杠、直线平台。
6. 进阶工具：MultiScope 多轴同步采样、寄存器批量编辑器、固件下载器、参数备份工具。

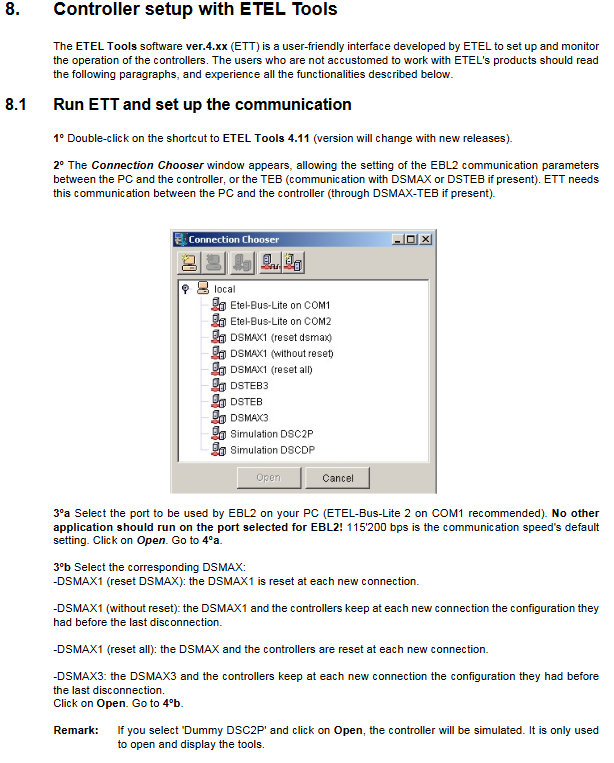

3. 软件通讯建立步骤
打开 Connection Chooser，选择 EBL 串口 / DSMAX/DSTEB 总线，区分复位 / 不复位连接模式，支持仿真调试。
基础与高级系统功能
1. 基础必备功能（设备运行刚需）
轴地址配置：硬件 DIP 拨码或 AX 软件指令，轴号 0~30 不可重复；读取控制器序列号、固件版本。
编码器全兼容：模拟 1Vpp 正弦、EnDat2.1 绝对值、TTL 增量、开环步进四种模式，软件设置倍频、断线监测。
多层安全保护
行程：软硬限位、行程误差限制
电气：峰值 / 持续电流限制、母线过压欠压、保险丝检测
热保护：电机 PTC 超温停机
故障处理：RST 整机复位、CPE 清除告警、动态制动停机
电机初始化 & 回零 Homing
Phasing 相位识别：解决上电磁极未知问题，支持恒流、短脉冲、霍尔三种模式（K90 参数配置）；
多套回零方案：原点开关、机械挡块、编码器 Z 相索引，可配置回零速度、偏移。
AUT 自动整定：一键识别电机电阻、电感、反电动势，自动生成电流 / 位置环 PID 增益。
基础运动指令：SET 坐标清零、线性 / 旋转 S 曲线定位、连续点动，实时监控位置速度电流。
2. 高级定制功能（高精度设备专用）
复杂运动模式
LKT 电子凸轮查表、无限往复旋转、MMC 无停顿连续插补、CAM 主从电子齿轮、分段启停 STA/STI、减速停止 BRK。
数字 / 模拟 IO 系统
每轴独立隔离 DI/DO；DI 硬件锁存实时位置；±10V 模拟量输入输出，用于外部力控给定。
RTI 硬件实时中断
位置、IO、故障条件微秒级触发，立即跳转本地子程序，适配激光同步、视觉定位。
多通道位置 Trigger 触发
自定义点位自动输出 DO、触发中断、切换运动，支持批量点位 FIFO 缓存。
外部给定模式：脉冲方向、模拟电压速度 / 力控外部指令。
控制器本地序列离线编程
控制器内置程序存储，无需 PC 持续下发指令，完整编程语法：
等待指令：等待轴空闲 WTB、等待 IO 电平 WBS、等待位置阈值 WPL。
判断跳转
无条件 JMP；条件 TST/JEQ/JNE/JLT/JGT；子程序 CAL/RET/POP；程序停止 HLT/HLB/END 结束；标签 0~511（79/80 为系统专用）。
运算系统
XAC 累加器完成加减乘除、位与或移位；F 浮点寄存器支持高精度小数运算；CLX 清空用户变量。
批量示例
附录提供 AXI、AUT、CAM、RTI、触发、循环、运动等数十套完整可复制程序范例。
附录参考大全
全部三字母指令索引：每条指令功能、参数、适配控制器型号；
K 参数完整表：分 DSC2P/DSCDP/DSCDL/DSCDM 四套，覆盖增益、通讯、限位、回零；
M 只读监控寄存器清单：电流、时序、温度、故障位定义；
告警故障代码 + 排查方案；
单位换算公式：力、速度、时间、角度 / 长度单位转换标准。
ETEL-DSC-Series产品整体应用场景
ETEL DSC 系列是高端直驱专用伺服控制器，搭配自有直线 / 力矩无铁芯电机，用于超高精度自动化设备：
半导体晶圆真空平移台、精密光学对准设备；
激光微加工、电子凸轮印刷、高速裁切设备；
多轴龙门同步、高精度三坐标检测平台；
实验室精密位移台、自动化 ATE 测试设备；
可搭配 cPCI 工控主机、DAQ 采集卡搭建完整高端测控系统。
