ETEL DSC 系列数字位置控制器操作软件手册
时间: 2026-08-04浏览次数：
ETEL DSC 系列数字位置控制器操作软件手册
ETEL DSC 系列数字位置控制器操作软件手册
基础信息
1. 适用产品与固件版本
手册覆盖DSC2P/DSC2V（单轴）、DSCDP/DSCDL/DSCDM（双轴） 全系列直驱数字伺服驱动器，为操作、调试、编程专用手册，硬件电气规格需查阅配套硬件手册。
DSC2P/DSC2V：固件≥V1.22
DSCDP：固件≥V1.15
DSCDL：固件≥V1.06
DSCDM：固件≥V1.02
配套上位主控要求：DSMAX 主板固件≥V1.20A、DSTEB 配套 DLL≥EDI2.13A，ETEL Tools 软件≥V4.11。
2. 安全与使用环境
安全分级
危险：高压端子有触电致死风险；断电后 DSCDM 等待 2 分钟、其余型号等待 10 分钟释放母线电容再接线。
注意：静电会损毁板卡，全程防静电操作；电机运动区域严禁人员靠近。
防护：设备保护地 PE 必须优先连接；漏电流＞3.5mA，整机需满足 EMC 89/336/EEC 标准。
运行环境：洁净无腐蚀空间，温度 15~30℃，湿度 10%~85% 无凝露，海拔＜2000m；不可用于航空、核电、生命保障核心设备。
修订记录：版本 F（2005-06-03）为最终更新版，新增开环步进、实时中断 RTI、扩展触发、旋转映射等功能。
控制器内部架构与底层原理（核心底层）
1. 双 DSP 分层控制架构
采用双 ADI SHARC DSP 分工运算，闭环分为位置环、电流环两级 PI 调节：
轨迹 DSP：点位生成、运动曲线、STI 慢速中断、序列程序执行
调节 DSP：位置闭环、电流闭环、FTI 快速插值、CTI 电流环高速运算
完整控制链路：上位目标→设定值生成器→位置调节器输出目标力→电流参考生成器输出三相正弦电流→电流 PI 环驱动电机；编码器实时反馈位置 / 速度至位置环修正。

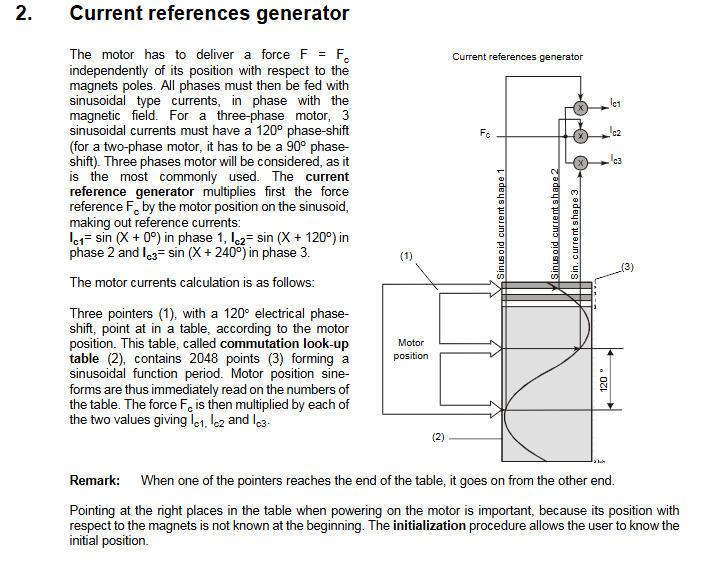

2. 三相正弦电流生成原理
内部存储 2048 点正弦查表，根据电机电角度输出相位差 120° 三相参考电流，乘以目标力 Fc 得到各相电流指令，实现无扭矩波动直驱控制；上电相位校准（Phasing）用于识别电机初始磁极位置。
3. 8 类运动轨迹发生器
控制器支持线性 / 旋转两大类曲线，仅S 曲线、阶跃曲线为通用生产运动，其余为高级定制：
基础曲线（通用）
阶跃 Step：调试单点冲击测试
S 曲线（3 阶加加速度 Jerk 平滑）：主流直线 / 旋转定位，无机械冲击
高级曲线（专业设备）
梯形、矩形（2 阶）
查表 LKT 自定义轨迹（最多 2000 点，电子凸轮）
无限旋转、旋转查表、自定义计算曲线
轨迹双级插值机制：STI 粗插值点位、FTI 细线性插值，实现超高平滑度。
4. 三层硬件中断时序（核心实时保障）
全部运动、调节、通讯基于固定硬件中断，不同型号周期不同：
中断 作用 DSC2P 周期 DSCDL 周期
STI 慢速中断 轨迹计算、程序序列、RTI 触发 166.67μs(6kHz) 500μs(2kHz)
FT 快速中断 位置环、轨迹插值、EBL 通讯 41.67μs(24kHz) 55.56μs(18kHz)
CTI 电流中断 三相电流 PI 闭环 41.67μs(24kHz) 13.89μs(72kHz)
时序数值可通过监控寄存器 M242/M243/M244 读取换算。

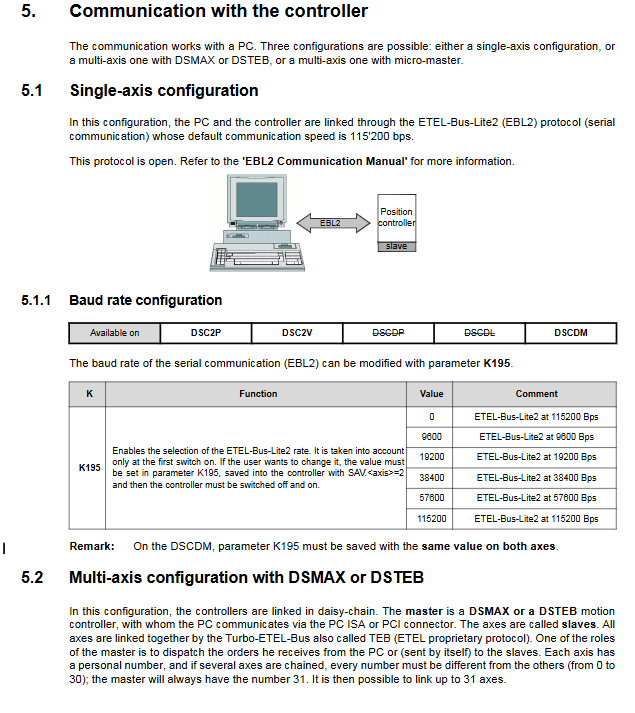

5. 三种多轴通讯拓扑（EBL2/TEB 双协议）
单机独立（EBL2）
PC 通过 RS232 EBL2 总线直连单台驱动器，波特率可选 9600~115200bps（K195 参数配置，重启生效）。
DSMAX/DSTEB 主站多轴（TEB 总线）
PCI/ISA 插卡作为上位主站，TEB 菊花链级联最多 31 轴，支持多轴插补同步，工业主流多轴方案。
微主机 μ-Master（DSC2P 做主站）
一台 DSC2P 设为 0 号微主机，EBL2 连 PC，TEB 级联最多 30 从轴；无硬件插补功能，适合低成本分布式单控。
6. 指令、寄存器完整语法体系
（1）三字母指令系统
格式：指令.<轴>[=参数1,参数2]，支持单轴、全部轴 (!)、轴掩码 (%) 批量执行；内置累加器 XAC 做四则 / 逻辑运算。
示例：AUT.1=1（1 轴自动整定）、TST.0=X1,500（变量 X1 和 500 比较）。
（2）多类型寄存器分组（核心存储单元）
基础寄存器（必用）
K 参数寄存器：电机、编码器、增益、限位、保护配置（深度 0~4 四组存储）
M 监控寄存器：只读，实时读取位置、电流、温度、故障状态
X 用户变量：程序自定义浮点 / 整数存储，自由读写
高级寄存器（进阶功能）
R：实时中断 RTI 配置；E：位置触发 Trigger；F：32 位浮点运算；L：查表轨迹 LKT；S：用户运动序列；T：示波器采样 Trace
（3）寄存器读写语法
读取：K1.1（读取 1 轴位置环比例增益）；赋值：K4:1.2=1000（2 轴 K4 参数深度 1 写入 1000），支持跨轴寄存器赋值、加减乘除运算。
系统安装、接线与 ETEL Tools 调试软件
1. 硬件接线三大配置方案
1）单机独立接线（EBL2）
强制接线顺序：保护地 PE→220V 主电源→编码器线缆→电机动力线→EBL2 通讯串口；上电自检 LCD 显示型号、固件、轴号。
2）DSMAX 多机组网（TEB 菊花链）
PC 内置 DSMAX 运动主板，TEB 线缆级联驱动器，统一时钟同步，适合龙门、多轴联动设备。
2. ETEL Tools（ETT）软件完整功能套件
1）软件基础要求
Windows9X/2000/XP，最低 166MHz CPU、64MB 内存、250MB 硬盘空间，安装后桌面快捷入口，含 6 大核心工具：
Drive Setting 驱动器一键配置（新手首选）
向导式自动整定，分步流程：保存旧参数→驱动器识别→电机选型→编码器配置→初始化模式→回零模式→负载惯量 / 质量输入→自动 AUT 整定，一键生成全部 K 参数。
关键配置页面：
电机支持 ETEL 直线 / 旋转无铁芯、有铁芯力矩电机，第三方 BLDC / 直流 / 三相步进；自动计算相电阻、电感、反电动势参数。
编码器兼容模拟正弦、EnDat2.1、TTL 差分，支持多索引原点、插值倍率 K77 可调。
两种电机初始化：恒电流磁极识别（通用）、短脉冲无位移初始化（垂直轴专用）。
回零（Indexation）支持编码器索引、机械挡块、限位开关三类基准，可配置回零速度、偏移、容错误差。
自动 AUT 整定：自动识别相位偏移、电流环增益，输出最优 PI 参数，整定前电机置于行程中间。
Scope 数字示波器调试工具
双通道实时波形采集，可监控位置、速度、三相电流、误差；支持阶跃响应测试、系统辨识、触发采样，用于精细调谐 PID 参数。
Terminal 终端指令控制台
直接下发三字母指令、读写寄存器，支持批量命令、变量运算，调试故障、手动点位运动专用。
Editor 运动序列编辑器
内置语法高亮，编写循环、判断、跳转、子程序 SEQ 程序，支持下载至驱动器本地离线运行。
Unit Converter 单位换算工具
机械单位 (mm/rad) 与驱动器脉冲单位双向换算，适配直线 / 旋转电机分辨率、丝杠导程换算。
高级工具（专业用户）
MultiScope 多轴同步采样、寄存器批量编辑器、序列转换、驱动参数备份恢复、EBL 协议翻译器。
3. 安装调试标准流程
硬件接线完成，检查 PE 接地、高压无裸露；
PC 安装 ETEL Tools，选择 EBL2/DSMAX 通讯端口建立连接；
打开 Drive Setting 向导，依次录入电机、编码器、负载；
执行 AUT 自动整定，保存 K 参数至驱动器 Flash；
Scope 观测阶跃响应，微调位置 / 电流环 PI 增益消除震荡；
编写基础运动序列，单轴点动、回零测试；
配置限位、过流、过温保护参数，整机空载试运行。
系统基础功能 + 高级专业功能（全书功能核心）
第一部分：基础必备功能（设备正常运行刚需）
轴地址配置：DIP 拨码或 AXI 指令设置轴号 0~30，多轴不可重复；可读取固件版本、设备序列号。
编码器全兼容配置（K79 参数区分类型）
K79=0：模拟正弦编码器；K79=4：EnDat2.1 绝对值；K79=1/7：TTL 增量；K79=20~24：开环步进；K79=100：宏模式；支持编码器断线、信号幅值实时监控。
硬件安全保护体系
运动保护：正负软限位、硬限位 DIN 输入、最大行程误差；
电气保护：三相峰值 / 持续电流限制、母线过压欠压、保险丝检测；
热保护：电机温度检测、超温超时停机；
故障处理：RST 整机复位、CPE 清除告警、动态制动停机；故障代码、告警列表附录可查。
电机初始化与回零
相位初始化 Phasing：上电识别磁极，保证出力线性；支持多种 K90 初始化模式；
回零 Homing：多模式原点搜索，回零后建立机械绝对坐标系，支持原点偏移、搜索减速。
基础运动指令
SET：机械坐标清零；线性 / 旋转 S 曲线定位；无限旋转连续运动；
基础监控：实时读取位置 / 速度 / 电流，板载 LCD 或软件虚拟显示屏查看状态。
第二部分：高级拓展功能（高精度定制设备）
进阶多类型运动
LKT 查表自定义轨迹：最多 8 组 2000 点凸轮曲线，支持往复、异形运动；
MMC 连续拼接运动：多段 S 曲线无停顿平滑过渡；CAM 电子凸轮同步；
STA/STI 分段启动、BRK/STP 减速停止，支持预定义运动曲线公式。
数字 / 模拟 IO 系统
多路 DIN 隔离输入、DO 输出；支持数字输入锁存捕获实时位置；±10V 模拟量输入输出，用于外部力控、模拟给定。
RTI 实时硬件中断
位置、速度、IO、故障条件触发硬件中断，立即跳转序列子程序，微秒级响应，用于视觉同步、激光触发。
位置触发 Trigger 事件
自定义多位置点触发 DO 输出、中断、运动跳转，支持掩码、动作组合，高速同步加工场景使用。
编码器修正功能
编码器线性缩放、非线性映射补偿，消除机械丝杠 / 导轨加工误差，提升定位精度。
多轴同步通讯
TEB 总线全局时钟同步，实时监控 RTM 多轴状态，支持主从跟随、电子齿轮同步。
驱动器本地序列编程（内置运动 PLC）
驱动器支持离线存储 SEQ 程序，无需 PC 持续控制，完整编程语法：
流程控制指令
无条件跳转 JMP；条件判断 TST/JEQ/JNE/JLT/JGT；子程序 CAL/RET/POP；序列停止 HLT/HLB/HLO；CLX 清空用户变量、END 程序结束。
累加器 XAC 运算
支持加减乘除、位与 / 或 / 非、移位、浮点 F 寄存器运算，用于坐标换算、阈值判断。
完整示例指令
文档附录提供 AXI、SAV、AUT、CAM、MMC、RTI、触发、循环、浮点运算等 26 组完整可复制编程示例；支持标签：0~511 标记程序分段，79/80 为系统专用特殊标签。
附录参考大全（运维速查）
全部三字母指令完整索引：每条指令功能、参数、适用驱动器型号；
K 参数大全：分 DSC2P/DSCDP/DSCDL/DSCDM 四套参数表，含增益、限位、通讯、回零、IO 全部配置项；
M 监控寄存器清单：所有只读状态变量，电流、温度、时序、轴掩码、故障位；
告警、故障代码对照表：分型号区分报错含义、排查方案；
单位转换公式：直线电机 mm 单位、旋转电机 rad/° 单位、编码器分辨率换算标准公式。
产品整体应用场景
ETEL DSC 系列为高端直驱专用伺服驱动器，适配高精度直驱自动化设备：
半导体晶圆平台、真空精密定位台；
激光切割、微加工、电子凸轮印刷设备；
高精度龙门、多轴同步检测设备；
实验室精密位移台、光学对准设备；
无铁芯直线电机、力矩旋转电机闭环控制系统。
配套上位可搭配前文 cPCI 工控、PXI 采集卡、AMP 运动卡搭建完整高端测控平台。
