DFI HD636-H81CS ATX 工业主板
时间: 2026-08-04浏览次数：
DFI HD636-H81CS ATX 工业主板
DFI HD636-H81CS ATX 工业主板

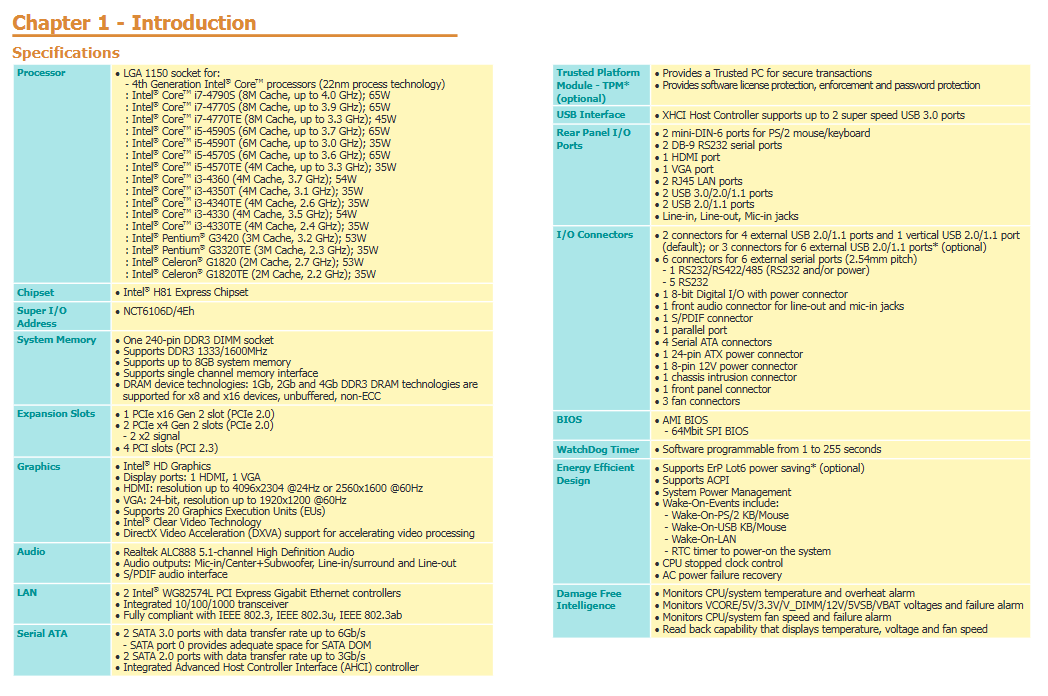

产品硬件规格与核心功能
核心运算平台
处理器：LGA1150 插槽，第四代 22nm Intel 酷睿 i7/i5/i3 / 赛扬低功耗 CPU，覆盖 35W/45W/54W/65W 多功耗型号，支持睿频、超线程、VT-x/VT-d 虚拟化。
芯片组：Intel H81 Express；Super IO 采用 NCT6106D+NCT5104D 双芯片，负责串口、看门狗、硬件监控。
BIOS 64Mbit SPI AMI Aptio UEFI BIOS，支持图形设置、远程网络 PXE、BIOS 固件本地刷新。
内存规格
单条 240Pin DDR3 DIMM 插槽，单通道；
支持 DDR3 1333/1600MHz 非 ECC 内存，最大容量 8GB，电压 1.5V。
显示输出（板载 HD 核显）
VGA：24bit 色深，最高 1920×1200@60Hz；
HDMI：最高 4096×2304@24Hz / 2560×1600@60Hz，同步输出数字音频；
支持 DirectX11.1、OpenGL4.0、Intel 清晰视频硬解，BIOS 可设置主副显示输出。
后置IO挡板实拍
网络、音频、存储
双千兆网：两片 Intel WG82574L PCIe 千兆网卡，支持 WOL 远程网络唤醒、IEEE802.3 标准。
音频：Realtek ALC888 5.1 声道高保真声卡，后置 3 个音频插孔，前置音频插针 + S/PDIF 数字音频插针。
SATA 存储（4 口）
SATA0、1：SATA3.0 6Gb/s，SATA0 预留空间兼容 SATA DOM 电子盘；
SATA4、5：SATA2.0 3Gb/s；
支持 AHCI/IDE 两种控制器模式，热插拔可单独开启。
扩展插槽布局（ATX 大板）
PCIe x16 Gen2 ×1：独立显卡 / 高速采集卡专用；
PCIe x4 Gen2 ×2：运动卡、图像采集卡拓展；
PCI 2.3 ×4：传统 ISA 替代串口卡、DAQ 数据卡兼容插槽。
全端口资源（工业 I/O 核心优势）
（1）串口 COM（共 8 路，工业关键）
COM1/2：后置 DB9 RS232；
COM3/4/5/6：板载插针，默认 RS232；
COM7：板载插针 RS232；
COM8：可跳线切换 RS232 / 全双工 RS422 / 半双工 RS485，额外支持端子 5V/12V 供电输出；
全部串口带 ±15kV 空气放电 ESD 防护。
（2）USB（合计 9 路）
后置：2×USB3.0、2×USB2.0；
板载插针：垂直 USB2.0 + 两组 4 路 USB2.0 拓展插针；
BIOS 可单独关闭任意 USB 端口，支持 USB 键鼠唤醒系统。
（3）8 路隔离数字 DIO
19Pin 专用 DIO 插针，8 输入 8 输出；
跳线可选 DIO 供电为 5V 待机 / 常 5V；输出可配置上拉高电平或下拉地，适配继电器、传感器控制。
（4）其他外设接口
PS/2 键鼠复合口、25 针并口 LPT（支持 SPP/ECP/EPP 打印模式）；
机箱入侵检测插针、3 路风扇插座（CPU 风扇 + 系统风扇 1/2，支持转速测温调速）；
LPC 调试插针、前置面板插针（电源开关、重启、硬盘灯、电源灯）。
特色工业功能
硬件看门狗 WDT：Super IO 集成，1~255 秒可编程超时，超时自动整机复位，提供 C 语言例程；
多级电源唤醒：PS/2 键鼠唤醒、USB 唤醒、网络 WOL 唤醒、RTC 定时自动开机、断电恢复自动上电；
硬件健康监控：实时采集 CPU / 主板温度、VCORE/5V/12V/3.3V 等各路电压、风扇转速，超温 / 低压告警；
智能温控风扇：四段温度阈值自动调节风扇转速，降噪控温兼顾；
可选 TPM1.2 安全加密模块，硬件加密存储密码、授权证书。
环境、尺寸、系统支持
尺寸：标准 ATX 305mm × 244mm；
温湿度：工作 0~85℃，存储 - 20~85℃，湿度 5%~90% 无凝露；
操作系统：WinXP (32 位)、Win7/8 32/64 位；
功耗无明确数值，标配 24Pin 主 ATX + 8Pin 12V CPU 双供电。
硬件安装、跳线与 IO 完整说明
CPU、内存、散热器安装步骤
内存：单 DDR3 插槽，防呆缺口单向插入，两端卡扣自动锁死；带电插拔直接损坏内存 / 主板。
DDR3防呆缺口示意
LGA1150 CPU 安装
松开压杆、掀开压板，保留原厂保护盖（RMA 返修必须归还盖子）；
CPU 金色三角标记对齐插槽定位角，无外力平放，扣紧压板、锁死压杆；
CPU定位标记
插槽保护盖
散热器：四角推钉固定，导热膏按需涂抹，风扇 4Pin 线接入 CPU_FAN 插座，BIOS 读取转速。

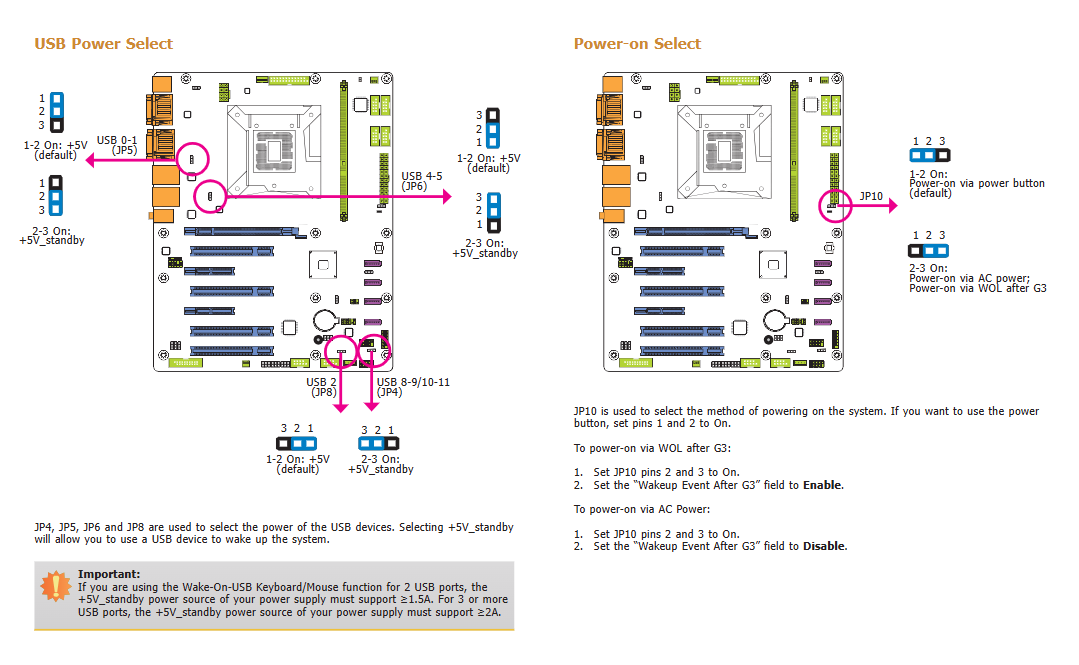

全部功能跳线（核心配置 JP 系列）
JP9（清除 CMOS）
1-2 短接 = 默认正常；2-3 短接几秒清空 BIOS 密码 / 参数，用于超频失败、密码遗忘修复。
JP1（PS/2 供电）
1-2 = 常 5V；2-3=5V 待机（关机也供电，支持 PS/2 开机唤醒，电源待机电流≥720mA）。
JP5/JP6/JP8（USB 供电）
1-2 = 常 5V；2-3=5V 待机，多路 USB 唤醒需电源待机≥1.5~2A。
JP10（上电模式）
1-2 = 机箱按键开机；2-3 = 断电恢复自动上电 + 支持 WOL 远程开机。
JP2/JP17/JP18（COM8 通讯模式）
组合跳线切换 RS232 / 全双工 RS422 / 半双工 RS485。
JP14（COM8 供电）
默认纯串口；切换后串口引脚输出 5V/12V 给外部传感器。
JP11（SATA DOM 供电）
1-2 = 接地；2-3 = 给 SATA0 输出 5V 适配电子盘。
JP13/JP7/JP12（DIO 电源 / 电平）
JP13 选择 DIO 总供电；JP7/JP12 设置输出引脚默认上拉 / 下拉。
各类内置插针定义
电源：24Pin ATX 主供电、8Pin CPU 12V 辅助供电；
风扇：CPU Fan（4Pin 调速）、Sys Fan1/2（3Pin 测速）；
前置面板：包含电源开关、重启、硬盘指示灯、电源指示灯引脚；
DIO 19Pin：8 入 8 输出，附带 + 12V/+5V / 待机 5V 供电引脚；
存储：4 路 SATA 接口，SATA0 兼容 DOM；
拓展：并口、前置音频、S/PDIF 数字音频、LPC 调试、机箱入侵检测。
AMI Aptio UE BIOS 完整设置
开机按Del进入 BIOS，分为 6 大主菜单，全键盘操作，支持 F3 加载优化默认、F4 保存重启。
Main（主页）
显示 BIOS 版本、系统时间日期、管理员访问权限，仅基础时间修改。
Advanced（高级设置，功能核心）
ACPI 电源管理：开启 / 关闭 RTC 定时开机、网络唤醒、断电恢复策略；
可信计算 TPM：开启 / 关闭 TPM 安全芯片；
CPU 配置：超线程开关、睿频 EIST、虚拟化 VT-x/VT-d、核心数量限制；
SATA 配置：切换 IDE/AHCI 模式、单独开关各 SATA 口、开启热插拔；
USB 配置：传统 USB 兼容、XHCI 切换、单独禁用每一路 USB 端口；
Super IO 串口配置：8 路 COM 独立开关、修改 IO 地址与 IRQ；
PC 健康状态：实时显示电压、温度、风扇转速，四段智能风扇调速阈值；
看门狗 WDT：设置超时单位（秒 / 分）、0 = 关闭看门狗；
网络栈：PXE IPv4/IPv6 网络启动开关。
Chipset（芯片组设置）
显卡配置：主显示设备选择 VGA/HDMI/ 独显、分配共享显存 32M~1024M；
PCIe 通道速率、双通道千兆网卡开关、高精度定时器开关；
板载音频 Azalia 开关。
Boot（启动项）
启动设备优先级、CSM 兼容模式、PXE 网卡启动开关、开机数字小键盘默认状态。
Security（安全）
设置管理员开机密码、用户受限密码。
Save & Exit
保存 / 放弃修改、恢复出厂默认、EFI 启动设备重载。
BIOS 刷新规范
使用 AFUDOS 工具在 DOS 下刷新 SPI 固件；主板 ME 管理引擎与 SPI 绑定，芯片不可互换，更换需原厂烧录 MAC 与固件。
配套驱动与工具软件
配套驱动光盘分 WinXP、Win7/8 两套安装程序，一键批量安装组件：
Intel 芯片组驱动、HD 核显驱动、ME 管理引擎；
Realtek 声卡、双 Intel 千兆网卡驱动；
NCT6106D Super IO 工具（看门狗控制、硬件监控）；
Intel 快速存储 RST、USB3.0 驱动；
可选 TPM 加密工具、PDF 手册、Adobe 阅读器；
WinXP 额外需要预装.NET Framework3.5 与 DirectX9.0C。
附录：DIO 编程、看门狗例程、故障排查
8 路 DIO 编程指南：提供底层 IO 读写逻辑，可直接对接自动化继电器、传感器控制；
附录 A 看门狗示例代码：C 语言完整源码，软件定时喂狗，死机自动复位；
附录 B 系统报错信息：POST 自检故障代码释义（内存、CPU、串口、网卡报错）；
附录 C 故障排查清单
不开机：检查 24Pin+8Pin 供电、待机 LED、CMOS 清空；
无显示：核对主显示 BIOS 设置、内存重插、CPU 安装；
串口失效：核对跳线 RS485/422 模式、BIOS 串口开关；
风扇不转：BIOS 智能风扇关闭、插座插反；
无法网络唤醒：JP10 跳线、BIOS WOL 开启、电源待机电流达标。
产品应用场景
这款 ATX 工业主板凭借丰富 8 路串口、8 路 DIO、双千兆、看门狗、宽温、多 PCI/PCIe 拓展能力，主要用于：
自动化产线运动控制平台（搭配 AMP 系列运动卡）；
机器视觉 AOI 检测设备；
工业数据采集、ATE 测试台（搭配 DAQ 采集卡）；
安防监控、物联网网关、数控机床工控主机；
低功耗长时间无人值守设备。
