ADLINK cPCI-3610 系列 3U CompactPCI 单板计算机
时间: 2026-08-04浏览次数：
ADLINK cPCI-3610 系列 3U CompactPCI 单板计算机
ADLINK cPCI-3610 系列 3U CompactPCI 单板计算机
产品基础定位
cPCI-3610 是凌华推出入门级低功耗 3U CompactPCI 主控刀片板卡，采用 Intel Atom 低功耗处理器，分 4HP/8HP/12HP 三种宽度型号（cPCI-3610、cPCI-3610D、cPCI-3610P），适配工业 CompactPCI 机箱，支持热插拔，主打无风扇、高抗震、宽温工业场景，配套专用后置转接模块 cPCI-R3610/cPCI-R3610T。

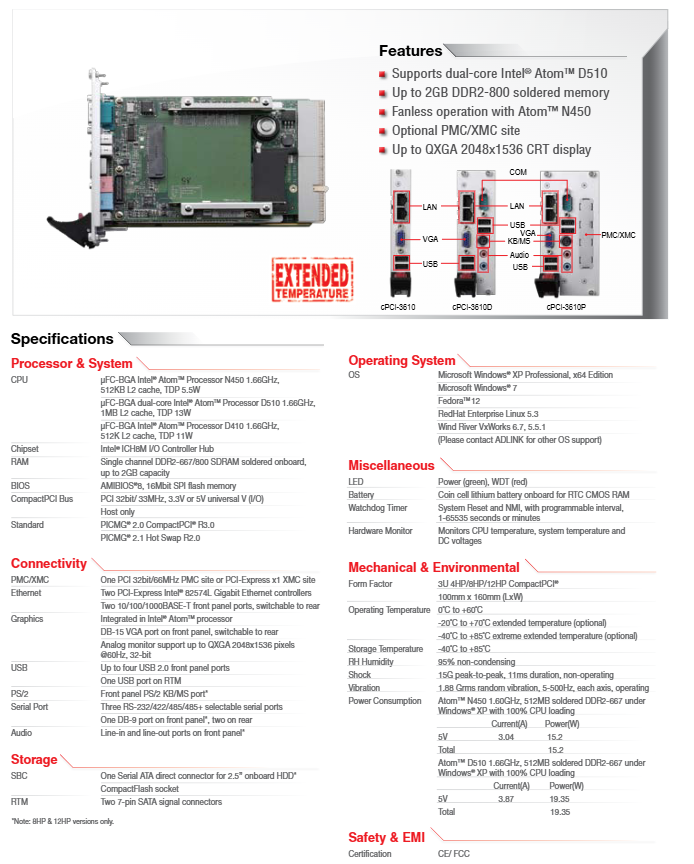

核心硬件配置
2.1 处理器与芯片组
提供 3 款 Intel Atom 45nm 处理器可选，全部集成显卡与内存控制器：
N450（单核）：1.66GHz，512KB 二级缓存，TDP 5.5W，支持无风扇运行
D410（单核）：1.66GHz，512KB 二级缓存，TDP 11W
D510（双核）：1.66GHz，1MB 二级缓存，TDP 13W，多任务性能更强
配套芯片组：Intel ICH8M；BIOS 为 16Mbit SPI 闪存 AMIBIOS8。
2.2 内存设计
板载焊死式单通道 DDR2-667/800 SDRAM，最大容量 2GB；焊接式内存抗震性能强，适合车载、轨道交通等高震动工况。
2.3 CompactPCI 总线规范
总线标准：PICMG 2.0 R3.0、PICMG 2.1 R2.0（支持热插拔）
总线规格：32bit/33MHz PCI，兼容 3.3V/5V IO 电压，仅作为主机板（Host）
拓展插槽：cPCI-3610P 配备 1 个拓展位，可选32bit/66MHz PMC或PCIe x1 XMC子卡
全接口资源（分前面板 + 后置 RTM 模块）
3.1 前面板 I/O 区分三款型号

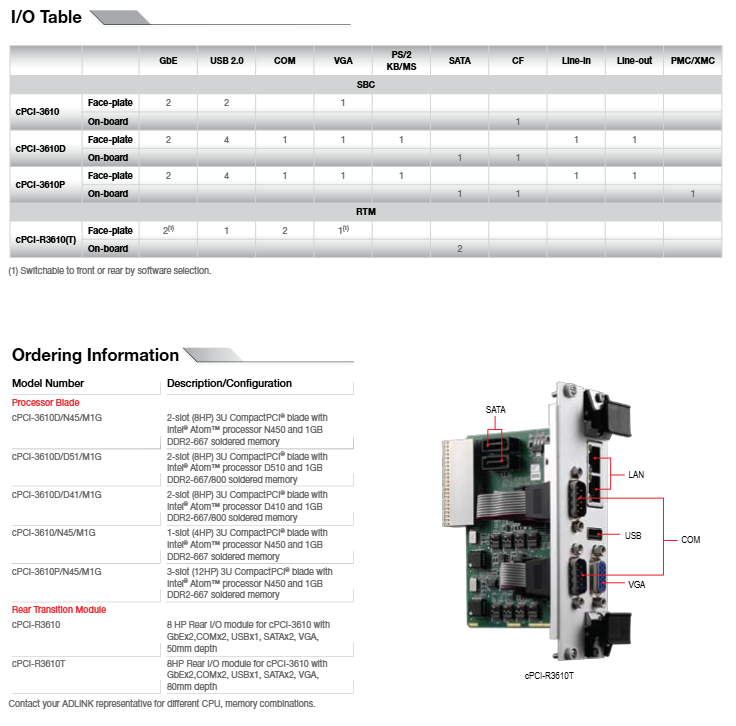

接口类型 cPCI-3610（4HP 单槽） cPCI-3610D（8HP 双槽） cPCI-3610P（12HP 三槽）
千兆网口 2×Intel 82574L PCIe 千兆 2 个 2 个
USB2.0 2 路 4 路 4 路
VGA 显示 DB15，最高 QXGA (2048×1536@60Hz) 有 有
串口 COM 无 1 路 DB9（RS232/422/485 可选） 1 路
PS/2 键鼠 无 1 组 1 组
音频（Line in/Out） 无 有 有
本地存储 CF 卡插槽 CF+2.5 寸 SATA 硬盘座 CF+2.5 寸 SATA 硬盘座
PMC/XMC 拓展位 无 无 1 个
3.2 后置转接模块 cPCI-R3610 /cPCI-R3610T
两款 RTM 均适配 8HP 机箱，仅深度不同（50mm / 80mm），后置统一输出：
2 路千兆以太网、2 路 RS232/422/485 串口、1 路 USB2.0
2 路 7Pin SATA 存储接口、VGA 视频输出
网口 / VGA / 串口支持软件切换前后面板输出
3.3 存储方案
板载：CompactFlash 插槽；8/12HP 型号自带 2.5 寸 SATA 硬盘直连座
RTM 后置：双 SATA 接口，可外接第二块硬盘
核心功能特性
显示输出
CPU 集成核显，支持 DirectX9、Intel 清晰视频技术；DB15 VGA 模拟接口，最高 2048×1536 分辨率，画面可前后面板切换。
看门狗 WDT
可编程复位计时器，计时范围 1 秒～65535 分钟，超时可触发系统复位或 NMI 中断；板载纽扣锂电池保存 RTC 时钟与 CMOS 参数。
硬件监控
实时采集 CPU 温度、整机温度、各路直流电压，异常可配合看门狗处理。
指示灯
前面板绿色电源 LED、红色看门狗告警 LED。
操作系统支持
兼容主流工业桌面与实时系统：
Windows：XP 专业版、Win7（32/64 位）
Linux：Fedora 12、RedHat Enterprise Linux 5.3
实时 OS：Wind River VxWorks 5.5.1 / 6.7
其他系统可联系凌华获取驱动支持。
机械与环境规格
6.1 尺寸规格
标准 3U CompactPCI，板体尺寸 100mm × 160mm；宽度分：
4HP（单槽）cPCI-3610
8HP（双槽）cPCI-3610D
12HP（三槽）cPCI-3610P
6.2 温湿度
标准工作：0℃ ~ +60℃
宽温选配：-20℃ ~ +70℃；超宽温 - 40℃ ~ +85℃
存储：-40℃ ~ +85℃
湿度：最高 95% RH，无凝露
6.3 抗振动冲击
非工作冲击：15G，11ms 峰峰值
工作随机振动：1.88Grms，5~500Hz 全轴
6.4 功耗（满载 100% CPU）
N450 单核：约 15W，可无风扇
D510 双核：约 19W
6.5 认证
CE、FCC 电磁兼容认证；自冷却设计，无需强制散热风扇（N450 版本）
型号命名与订购规则
标准型号格式：cPCI - 型号 / CPU / 内存
示例：
cPCI-3610D/N45/M1G：8HP，Atom N450，1GB 板载 DDR2 内存
cPCI-3610P/D51/M1G：12HP，双核 D510，1GB 内存
cPCI-3610/N45/M1G：4HP 窄版，N450 单核
配套 RTM 后置模块
cPCI-R3610：50mm 深度 8HP 后置 IO 板
cPCI-R3610T：80mm 深度 8HP 后置 IO 板
CPU、内存容量可向凌华代理商定制搭配。
