ADLINK cPCI-6530 系列 6U CompactPCI 单板计算机
时间: 2026-08-04浏览次数：
ADLINK cPCI-6530 系列 6U CompactPCI 单板计算机
ADLINK cPCI-6530 系列 6U CompactPCI 单板计算机
产品定位与核心概述
cPCI-6530 是第四代 Intel Haswell 架构 6U CPCI 高性能主控刀片，支持系统槽主机 / 外设槽从机 / 独立单机三种工作模式，搭载 BMC 实现 IPMI 远程整机管理，面向军工、航空、轨道交通、高端工业测控；板载 ECC 抗震内存、多网口、多路高速扩展（PMC/XMC）、丰富本地存储，支持宽温强震动工业环境。
核心优势
双 ECC 内存架构（板载焊死 + 插槽内存），高抗震；
双 CPU 可选（低功耗 i5 / 高性能 i7），被动散热；
双扩展位 PMC/XMC，可外接运动卡、采集卡；
完整 IPMI 2.0 带硬件传感器、远程开关机 / 故障告警；
前后置分离 IO（前面板调试 + RTM 后置拓展），最多三独立显示输出；
硬件看门狗、TPM 加密、AMT 远程运维三重安全机制。

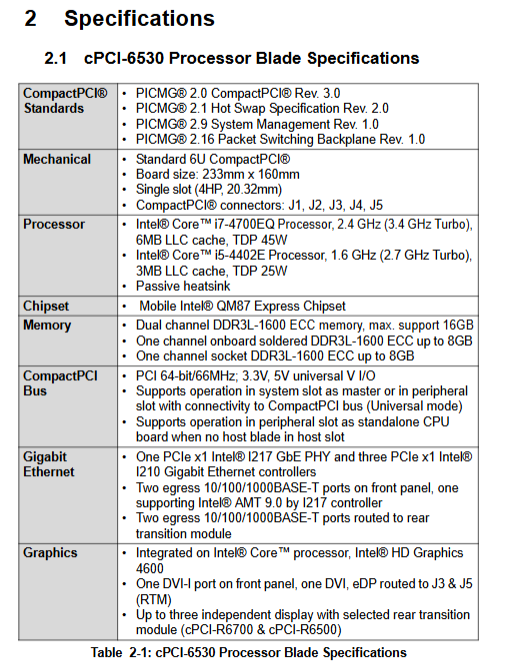

硬件规格总览
处理器与芯片组
CPU 二选一
型号 核心 / 线程 主频 / 睿频 缓存 TDP
i5-4402E 2 核 4 线程 1.6GHz/2.7GHz 3MB 25W（低功耗）
i7-4700EQ 4 核 8 线程 2.4GHz/3.4GHz 6MB 45W（可降 37W）
支持超线程、睿频 2.0、VT-x/VT-d 虚拟化、vPro、Intel 防盗技术。
芯片组：Mobile QM87 Lynx Point PCH，PCIe 2.0，集成多 SATA/USB/ 千兆控制器。
显卡：CPU 内置 HD4600，支持 DX11.1、OpenGL3.2，最高三路独立显示（前 DVI + 后置 DVI+eDP）。
内存（双通道 ECC DDR3L-1600，总最大 16GB）
通道 1：板载焊接 ECC 内存，最高 8GB（抗震，车载 / 军工首选）
通道 2：插槽式 ECC SO-DIMM，最高 8GB
电压 1.35V 低电压，工业宽温稳定。
CompactPCI 总线规范
兼容 PICMG 2.0（32/64bit PCI 66MHz）、2.1 热插拔、2.9 系统管理、2.16 包交换背板；板卡支持三种运行模式：
主机模式：系统槽主控，管控整机箱外设；
通用从机模式：外设槽，与系统槽主机 PCI 互通；
卫星独立模式：外设槽，断开 CPCI 总线，独立单机运行（SW_MOD1 拨码切换）。
背板连接器 J1/J2/J3/J4/J5，分别承载 PCI 信号、IPMB 管理、后置 IO、PMC 扩展、视频 / 外设信号。
网络（总计 4 路千兆）
前置 2×Intel I210 千兆（其中一路支持 Intel AMT9.0 远程管理）；
后置 RTM 拓展额外 2 路 I210 千兆，符合 PICMG2.16 交换标准。
串口资源
cPCI-6530V 前置 1 路 RJ45 COM（RS232/422/485 拨码切换）；
RTM 后置最多 2 路 RS232/422/485；
IPMI 专用调试串口 COM6。
USB 资源
cPCI-6530V 前置 2×USB3.0 + 1×USB2.0；
cPCI-6530 前置 1×USB3.0 + 1×USB2.0；
RTM 后置 6 路 USB2.0。
存储接口（多形态工业存储适配）
通用 mSATA 插槽（两款均标配）；
cPCI-6530V 独有板载 2.5 寸 SATA SSD 位，可替换 CFast 适配器；
板载 1 路 SATA 7Pin；
RTM 后置拓展 3 路 SATA 3Gb/s；
全部支持 Intel 快速存储 RAID/AHCI/IDE 模式。
扩展插槽 PMC/XMC
cPCI-6530V：1 个插槽，可选 64bit/133MHz PMC 或 PCIe x8 Gen2 XMC；
cPCI-6530：2 个独立 PMC/XMC 插槽；
配套 PCIe 转 PCI 桥芯片，支持 3.3V VIO 电平切换（拨码 SW_VIO1），可强制 PCI 带宽 / 时钟限制。
安全硬件
TPM1.2（可选）：Atmel AT97SC3204，硬件 SHA1 加密、2048 位密钥，电压 / 频率防篡改、内存加密；
硬件看门狗 WDT：1s~15300s 可编程超时，超时整机复位，带配套 C 例程；
IPMI BMC：整机传感器监控、远程开关机、故障日志、热插拔管理；
RTC 纽扣电池 BR2032，保存 BIOS 与时钟。
环境、功耗、认证
温度
标准工作：-20℃ ~ +70℃；
极限宽温：-40℃ ~ +85℃（i5/i7 降 TDP + 强制风冷）；
存储：-50℃ ~ +100℃，湿度 95% RH 无凝露。
振动冲击：工作 2Grms 5~500Hz；非工作 20G/11ms 冲击；机械存储会降低抗震等级，推荐 SSD。
功耗（i7 满负载）
DOS 待机：47.08W；Win7 待机：33.86W；CPU 满载：75.89W；整机拷机 58.87W。
认证：CE、FCC Class A；被动散热器无风扇可选。
尺寸：标准 6U CPCI，233mm×160mm，4HP 单槽宽度。
板卡接口、拨码与按键
两款板布局区分
前面板 LED 指示灯定义
LED 颜色 状态说明
电源 LED 红 / 绿 红 = 上电就绪；绿 = POST 自检通过；灭 = 断电
WDT 告警 橙色 常灭正常，闪烁 = 看门狗超时
硬盘 LED 蓝色 闪烁 = 存储读写
热插拔 蓝色 常亮 = 可拔出；快闪 = 关机流程；慢闪 = 电压异常
配套前置复位按键 SW8。
关键拨码开关功能
SW1：RTC 复位，清除 CMOS；
SW2：一键加载 BIOS 默认参数；
SW7（串口模式）：控制前置 COM1，ON/OFF 组合切换 RS232/422/485；
SW_MOD1：核心模式切换（1 脚 = 通用 / 卫星独立模式；2 脚 = 有无机箱管理模块 CMM）；
SW_VIO1：PMC IO 电平，ON=3.3V，OFF=5V；
SW_PMC1：强制 PCI 带宽 / 时钟（32 位、66MHz、禁用 PCI-X 等）；
SW4/SW9/SW11/SW_COMDEG1：调试专用，出厂默认全 OFF，禁止修改。
连接器引脚完整定义

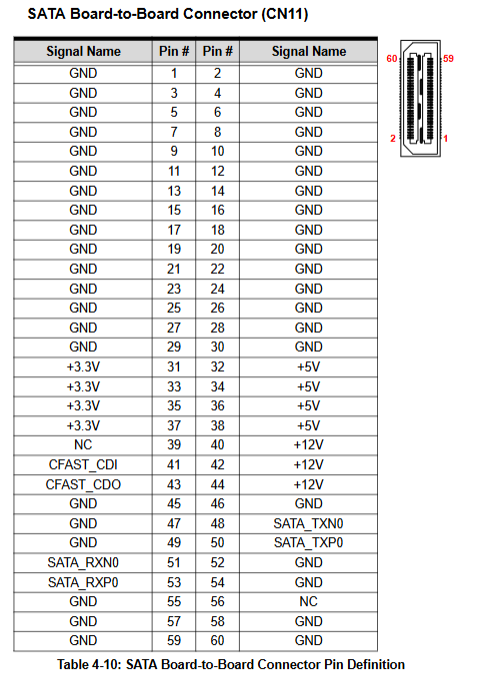

手册收录全部接口针脚表：USB2.0/3.0、RJ45 千兆网、DVI-I、RJ45 转 DB9 串口、SATA7Pin / 带电源、CFast、PMC、XMC、背板 J1~J5 全部 CompactPCI 总线引脚。
硬件安装流程
分四大组件安装，全程防静电、佩戴接地手环：
mSATA 固态安装：定位板载插槽，两颗螺丝固定；
2.5 寸 SATA SSD（仅 6530V）：安装金属支架→固定硬盘→转接板对接板载 SATA→整机锁紧；
PMC/XMC 子卡：拆除前面板挡片，对准插槽按压，板底四颗螺丝锁紧；
机箱插拔规范：松开上下拉手→推入槽位到位→扣紧拉手 + 锁紧面板螺丝，支持热插拔流程。
驱动与配套软件
支持操作系统
Windows7/8 32/64、RHEL6.4、Fedora14、VxWorks6.9，其他系统可定制驱动。
驱动安装顺序（Windows）
芯片组驱动→HD4600 显卡→I210 网卡→Intel RST 存储→USB3.0→声卡→AMT 管理引擎。
看门狗工具 WDT
基于 IT8783 Super IO 芯片，提供完整 C 读写寄存器例程，支持软件启停、重载倒计时、告警 LED 联动，可集成用户测控程序实现死机自动复位。
AMI EFI BIOS 完整设置
开机按 Del 进入，分为 6 大主菜单，支持键盘快捷键（F2 恢复上次、F3 优化默认、F4 保存退出）：
Main 主页面：系统时间、BIOS 版本、管理员权限；
Advanced 高级设置（核心）
ACPI 睡眠、TPM 安全开关、CPU 睿频 / 超线程 / 虚拟化；
SATA 模式（IDE/AHCI/RAID）、Intel AMT / 防盗；
USB、硬件电压温度监控、6 路串口控制台重定向；
Chipset 芯片组：PCIe 通道拆分、VT-d、核显显存分配（32M~1024M 可调）、内存时序；
Boot 启动：启动顺序、快速启动、CSM 兼容；
Security 安全：管理员 / 开机密码、硬盘加密；
Save&Exit：保存 / 放弃配置、恢复出厂、单次启动覆盖。
IPMI 整机管理
IPMC 板载管理控制器
遵循 IPMI 2.0、PICMG2.9，通过 COM6 串口（IO0x2F0，9600 波特）与上位通讯，独立于主 CPU 运行，断电仍可监测机箱。
支持核心 IPMI 命令
设备 ID 读取、冷 / 热复位、看门狗配置、传感器阈值、事件日志 SEL、FRU 硬件信息读取、热插拔管理。
内置硬件传感器列表
BMC 看门狗、3.3V/5V/12V 电压、CPU 温度、系统温度，可配置超压 / 过温自动断电 / 重启。
IPMB 地址映射
机箱槽位对应独立总线地址，多刀片机箱互不冲突，支持分布式监控。
安全规范与售后
操作禁忌：禁止带电插拔板卡、非防静电环境拆装；锂电池型号错误会引发爆炸，仅可更换同规格 BR2032；
维修限制：仅授权工程师维修，进水 / 摔落 / 电源异常损坏不在保修；
环保报废：整机需按当地电子废弃物法规回收，符合 RoHS 无有害物质；
配套配件：RJ45 转 DB9 串口线、SSD 支架、mSATA 套件、后置 RTM 模块 cPCI-R6500/R6700（拓展后置 IO 与多路显示）。
整体应用场景
军工 / 航空航天 6U CPCI 加固测控平台；
轨道交通车载宽温工控主机；
分布式多轴运动控制（搭配 AMP 系列运动卡）；
高速信号采集、自动化测试设备；
远程无人机房、基站监控（IPMI+AMT 远程运维）。
