ADLINK AMP-204C / AMP-208C 运动控制卡
时间: 2026-08-04浏览次数：
ADLINK AMP-204C / AMP-208C 运动控制卡
ADLINK AMP-204C / AMP-208C 运动控制卡
产品整体概述
产品定位
AMP-204C（4 轴）/AMP-208C（8 轴）是凌华自研 PCI 总线脉冲运动控制卡，搭载 TI 浮点 DSP + 大容量 FPGA，搭配自研 Softmotion 内核，输出差分脉冲指令，适配伺服 / 步进驱动器，采用PCI Rev2.2 32 位 33MHz 总线与工控机高速交互运动指令、编码器反馈、轴参数。
核心硬件架构
运算核心：375MHz TI 浮点 DSP；存储 64Mx16bit DDR2 SDRAM + 16M-bit Flash ROM
FPGA 集成：PCI 桥、4/8 路 PID、脉冲发生器、编码器采集、高速位置比较触发、通用 I/O 逻辑
分离式隔离设计：所有伺服、限位隔离电路外置专用端子板DIN-825-GP4，避免接线短路烧毁主控卡

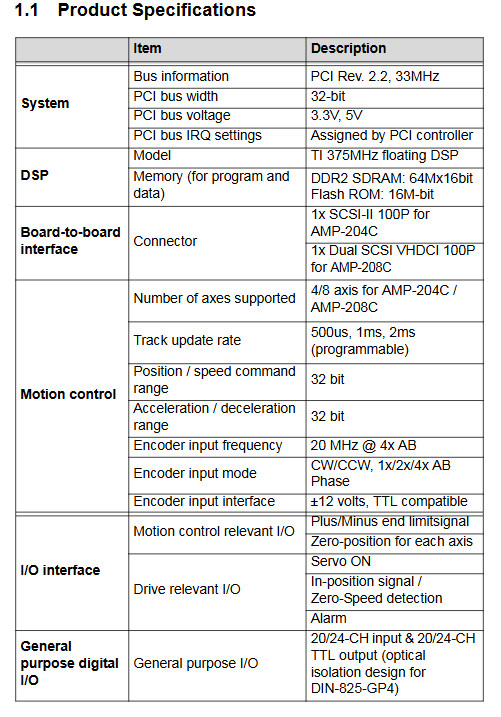

关键硬件规格
总线：PCI 32bit，3.3V/5V 兼容，IRQ 由 BIOS 自动分配
运动性能
脉冲输出：差分 Line Driver，最高 6.5MHz；支持 OUT/DIR、CW/CCW 两种脉冲格式
编码器输入：最高 20MHz（4 倍频），差分 EA/EB/EZ Z 相索引，支持 1/2/4 倍频解码
控制周期可编程：500μs/1ms/2ms；位置 / 速度 / 加减速均 32 位精度
I/O 资源
运动专用 I/O：每轴独立 SVON 伺服使能、ALM 伺服报警、ORG 原点、PEL 正向限位、MEL 负向限位、INP 到位、EZ 零相
高速触发：AMP-204C 2 路、AMP-208C 4 路硬件位置比较触发，最高 1MHz 输出
PWM 激光控制：2/4 通道 16 位分辨率，三种调制模式（定频变占空 / 定宽变频 / 定占空变频）
通用隔离 DI/DO：单 DIN-825-GP4 含 20 入 24 出；双卡支持 8 轴完整 I/O
环境与功耗
工作温 0~55℃，存储 - 20~75℃，无凝露；自冷，抗 1500VPP 噪声
供电：3.3V 0.8A、5V 0.8A、±12V 0.5A
软件配套
MotionCreatorPro 2：Windows 可视化调试工具，向导式硬件接线、轴参数配置，实时采集运动曲线、I/O 状态，无需编程即可单轴 / 插补测试。
APS 开发库：支持 VS C++、VB.NET、C#、C++ Builder，数百 API，配套例程，兼容 WinXP/Win7 32/64 位。
开发流程：硬件安装接线→MotionCreatorPro 配置轴参数→软件调试运动→APS 库二次开发。
配套端子板 DIN-825-GP4
专为 AMP 系列设计，内置光耦隔离，兼容三菱、安川、松下、台达主流伺服专用线缆，支持脉冲模式（CMP）/ 模拟扭矩模式（CMA）双接口；集成急停、刹车、激光 PWM、拓展 DI/DO 端子。
硬件安装与调试
包装清单
主控卡 1 张、IDE44 转 DSUB37 扁平电缆、保修卡、本手册；8 轴系统需 2 块 DIN-825-GP4 端子板。
板卡接口定义
AMP-204C
P1：100Pin SCSI，4 轴脉冲、编码器、伺服专用 I/O
P2：37Pin DSUB，16 路通用 TTL DI/DO
SW2 4 位 DIP 拨码：板卡 ID（0~15，默认 1111），多卡区分设备编号
AMP-208C
P1：双 VHDCI 100Pin（P1-A/P1-B），覆盖 1~8 轴全部运动信号
P2 同 4 轴；SW2 拨码规则一致
硬件安装步骤
断电工控机，防静电佩戴，将卡插入白色 32 位 PCI 插槽固定；
SCSI 线缆连接主控 P1 与 DIN-825-GP4 主接口；
端子板接入 24V 直流，依次接线限位、原点、伺服脉冲、编码器、急停；
伺服电机空载上电，先通过 MotionCreatorPro 验证 I/O 与单轴运动，再接入机械负载；
强制要求端子屏蔽层接地，降低触电与干扰风险。
软件安装流程
运行 WDM 驱动安装程序，按向导完成；
重启工控机，在设备管理器确认硬件识别；
安装 MotionCreatorPro 2（依赖.NET Framework 3.5 及以上）；
建议官网下载最新驱动套件。
常见故障排查
故障现象 排查方案
设备管理器无硬件 重插 PCI 卡、重装驱动、检查主板 PCI 插槽
MotionCreatorPro 无法启动 安装.NET3.5
电机无信号、指示灯告警 端子板 24V 电源未接入
伺服报故障 核对 ALM 报警逻辑、急停回路、轴参数
编码器反馈与指令偏差 编码器倍频、计数方向参数不匹配
电机仅单向运动 OUT/DIR/CWCCW 脉冲模式设置错误

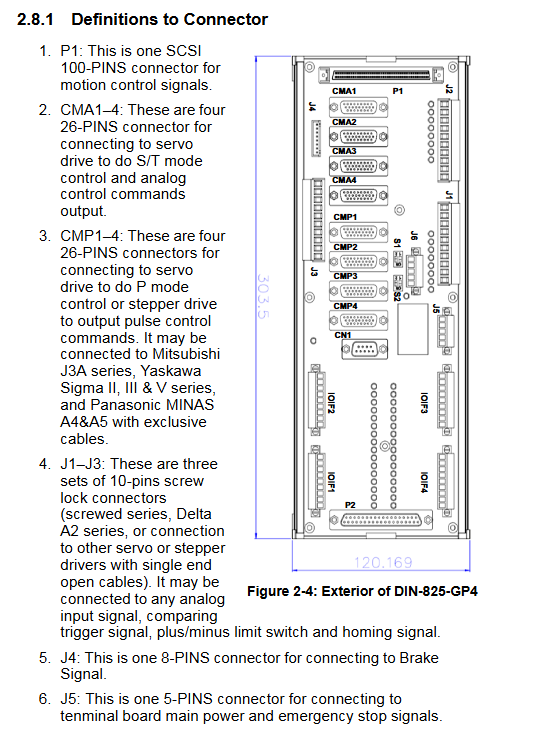

端子板开关与端子定义
S1/S2 拨码：切换 CMP 接口 10 脚为伺服复位 ALM_RST或通用数字输出 EDO；
端子分区：CMP 脉冲接口、CMA 模拟扭矩接口、J1/J2 限位原点、J5 急停 24V 供电、IOIF 拓展 16DI/16DO、CN1 激光 PWM；
DI 公共端 DICOM 接 24V+，DO 公共端 DOCOM 接 24V GND。
硬件安装步骤
断电工控机，防静电佩戴，将卡插入白色 32 位 PCI 插槽固定；
SCSI 线缆连接主控 P1 与 DIN-825-GP4 主接口；
端子板接入 24V 直流，依次接线限位、原点、伺服脉冲、编码器、急停；
伺服电机空载上电，先通过 MotionCreatorPro 验证 I/O 与单轴运动，再接入机械负载；
强制要求端子屏蔽层接地，降低触电与干扰风险。
软件安装流程
运行 WDM 驱动安装程序，按向导完成；
重启工控机，在设备管理器确认硬件识别；
安装 MotionCreatorPro 2（依赖.NET Framework 3.5 及以上）；
建议官网下载最新驱动套件。
常见故障排查
故障现象 排查方案
设备管理器无硬件 重插 PCI 卡、重装驱动、检查主板 PCI 插槽
MotionCreatorPro 无法启动 安装.NET3.5
电机无信号、指示灯告警 端子板 24V 电源未接入
伺服报故障 核对 ALM 报警逻辑、急停回路、轴参数
编码器反馈与指令偏差 编码器倍频、计数方向参数不匹配
电机仅单向运动 OUT/DIR/CWCCW 脉冲模式设置错误
端子板开关与端子定义
S1/S2 拨码：切换 CMP 接口 10 脚为伺服复位 ALM_RST或通用数字输出 EDO；
端子分区：CMP 脉冲接口、CMA 模拟扭矩接口、J1/J2 限位原点、J5 急停 24V 供电、IOIF 拓展 16DI/16DO、CN1 激光 PWM；
DI 公共端 DICOM 接 24V+，DO 公共端 DOCOM 接 24V GND。
各类信号接线规范
全部伺服、限位信号经 DIN-825-GP4 光耦隔离输入输出，分两类接线电路：差分 Line Driver（长距离、抗干扰）、集电极开路 Open-Collector（短距离）。
脉冲输出（OUT/DIR 差分）
CMP 端子 OUT+/- 脉冲、DIR+/- 方向；最高 6.5MHz；
禁止超过 20mA 灌电流，避免 26LS31 驱动芯片烧毁。
编码器 EA/EB/EZ 差分输入
支持伺服差分编码器，4 倍频最高 20MHz；26LS32 接收芯片限流 20mA；
Z 相 EZ 用于精准原点锁存、高速位置触发。
安全输入信号
EMG 急停：硬件全局停机，触发所有轴脉冲立即切断，同步输出急停信号至所有伺服；
PEL 正向限位 / MEL 负向限位：触发后禁止对应方向运动，软件可设置信号高低有效；
ORG 原点开关：回零运动基准，搭配 EZ 索引实现精准归零。
伺服交互 I/O
SVON 伺服使能输出：高 / 低有效可编程，故障时自动断开；
ALM 伺服报警输入：伺服异常触发中断、停止运动；
IN 到位输入：伺服定位完成反馈，用于工序触发。
高速位置比较触发 TRG
硬件实时位置匹配输出脉冲，最高 1MHz，支持线性连续触发、FIFO 缓存（单通道 255 点），适用于激光打标、视觉同步。
通用隔离 DI/DO
DI 支持 NPN/PNP 传感器；DO 单路最大 250mA，拓展 IOIF 端子可额外 16 入 16 出，用于夹具、指示灯、辅机控制。
核心运动控制理论
基础控制架构
坐标系统：笛卡尔直角坐标系，支持单位系数换算，可自定义机械单位（mm/μm/°），区分用户坐标（浮点）与电机脉冲坐标（32 位整数）。
单位系数计算公式：
\(Unit Factor =\frac{编码器分辨率}{丝杠螺距(用户单位)} × \frac{从动齿轮齿数}{主动齿轮齿数}\)
适配滚珠丝杠、输送带、直线光栅三种典型机构。
三级控制周期
伺服环：最小 50μs（20kHz），PID、编码器采集；
运动轨迹环：默认 1ms（1kHz），插补、速度规划；
主机通讯环：默认 2ms，上位机交互、状态采样；
运动周期优先级高于主机，负载建议低于 70% 避免超周期报错。
速度曲线
T 梯形曲线：恒定加减速，计算简单，启停抖动大；
S 曲线：加减速渐变（S 因子 0~1），减小冲击，适合高精度精密设备。
基础运动功能
回零 Home：3 种主流模式
模式 0：仅 ORG 原点；ORG+EZ 索引精准回零；
模式 1：正负限位 EL 找原点；
模式 2：仅编码器 EZ 索引回零；
支持回零速度、偏移、减速参数软件配置。
速度连续运动 Velocity/Jog 点动：持续恒速运行，支持实时在线修改速度；点动支持步长、持续点动模式。
点对点 PTP 定位
同步多轴启动；运动中实时修改位置 / 速度；连续多点缓冲运动；
每轴 50 点点位表，支持延时、DO 输出、暂停恢复。
多轴插补
直线插补：2~6 轴同步直线；
圆弧插补：3D 空间圆弧、螺旋 / 螺旋线插补；
连续插补速度融合：段间平滑过渡无停顿，支持 7 种融合算法。
高级特色功能
电子齿轮：主从轴同步，适配卷绕、裁切设备，自动啮合速度可调；
高速位置比较触发：硬件级无延迟输出，FIFO 批量点位触发；
PWM 激光调制：随插补速度动态调整激光功率，雕刻均匀；
运动数据采样：实时采集速度、位置、I/O 状态用于数据分析；
硬件安全保护：急停、限位硬件锁止；软件超程、超速、过载保护；
主机中断：到位、报警、限位、触发信号均可向上位机产生中断。
轴参数与 API
所有脉冲模式、编码器倍频、I/O 有效电平、加减速、单位系数均可通过APS_set_axis_param/APS_get_axis_param读写，参数永久存入板卡 Flash，上电自动加载。
脉冲格式、编码器解码、限位逻辑、原点逻辑均可软件反向，无需修改外部接线。
安全、维护与附加说明
安全操作强制要求
首次调试断开电机负载，确认轴参数无误后再连接机械；
急停回路常闭串联，端子板 24V 电源独立供电；
屏蔽线缆接地，防止静电击穿光耦与主控卡。
服务渠道：故障先排查手册故障表，无法解决联系代理商 / 凌华技术支持；
文档配套资源：系统安装流程图、全部接线原理图、各连接器完整引脚定义、拨码对照表、运动曲线时序图。
整体应用场景
该控制卡面向半导体设备、激光加工、自动化点胶、AOI 视觉检测、多轴龙门设备，依靠差分脉冲、3D 插补、激光 PWM、高速硬件触发、分离隔离端子板实现高精度、高稳定脉冲型伺服 / 步进运动控制。
