ADLINK AmITX-ALN-N97 Mini-ITX 工业主板
时间: 2026-08-03浏览次数：
ADLINK AmITX-ALN-N97 Mini-ITX 工业主板
ADLINK AmITX-ALN-N97 Mini-ITX 工业主板
基础信息
产品型号：AmITX-ALN-N97，凌华新一代 Mini-ITX 工业主板，搭载 Intel Alder Lake N97 片上系统。
定位：产品规格简档，包含核心硬件参数、订货型号、装箱清单、选配配件、支持嵌入式系统、硬件架构框图、机械电气环境规范，面向嵌入式整机集成、工控设备选型人员。
版型规格：标准 Mini-ITX 尺寸 170×170mm，宽温 DC 直流供电，主打低功耗、多显示、多网口、丰富 M.2 扩展，适用于机器视觉、数字标牌、车载、小型自动化设备。

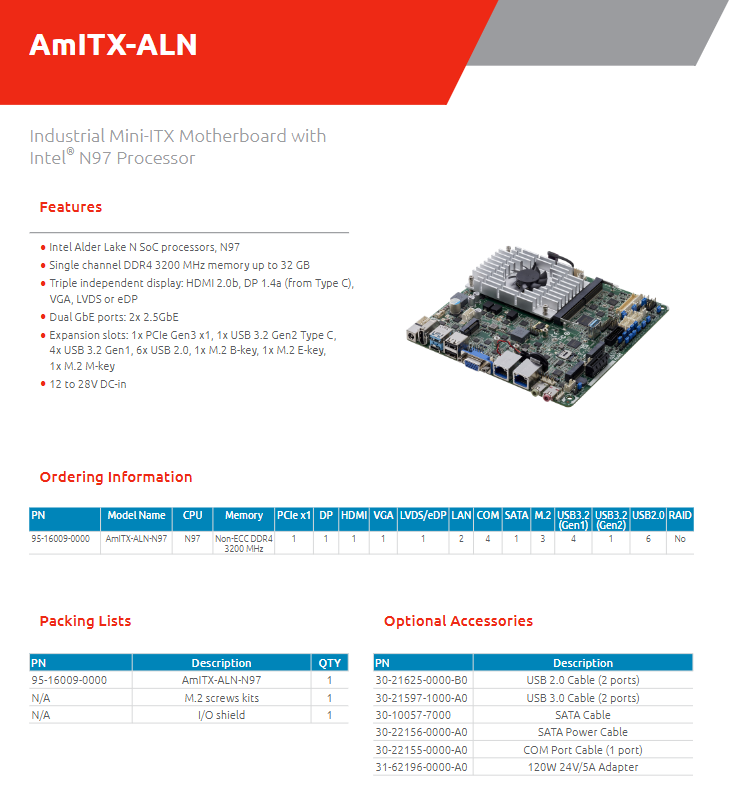

订货型号与整机配置
1. 唯一料号：95-16009-0000 AmITX-ALN-N97
核心配置一览：
CPU：Intel N97 Alder Lake N
内存：单通道 DDR4 3200 非 ECC SO-DIMM，最大 32GB
显示：HDMI2.0b + DP1.4a (Type-C) + VGA + LVDS/eDP，三屏独立输出
网口：双 2.5G 千兆以太网
串口：4 路串口（2 路 RS232/422/485、2 路纯 RS232）
存储：1 路 SATA，3 路 M.2（M/E/B Key）
扩展：1 路 PCIe Gen3 x1
USB：1×USB3.2 Gen2 Type-C、4×USB3.2 Gen1、6×USB2.0
无硬件 RAID 功能
2. 出厂标准装箱清单
物料 数量
AmITX-ALN-N97 主板 1
M.2 固定螺丝套件 1 套
I/O 后置金属挡板 1 片
3. 可选配套配件
包含各类排线、电源适配器：
线缆类：USB2.0 双口排线、USB3.0 双口排线、SATA 数据线、SATA 供电线、单串口排线；
电源：24V/5A 120W 直流电源适配器（料号 31-62196-0000-A0）。
4. 配套嵌入式操作系统授权（商用 IoT 系统）
分 Windows 10 IoT LTSC2021、Windows 11 IoT 2022 两大系列，各分高端 / 标准 / 入门三套授权版本，均为 64 位系统；同时原生支持 Ubuntu 22.04.4 LTS 64 位开源系统。

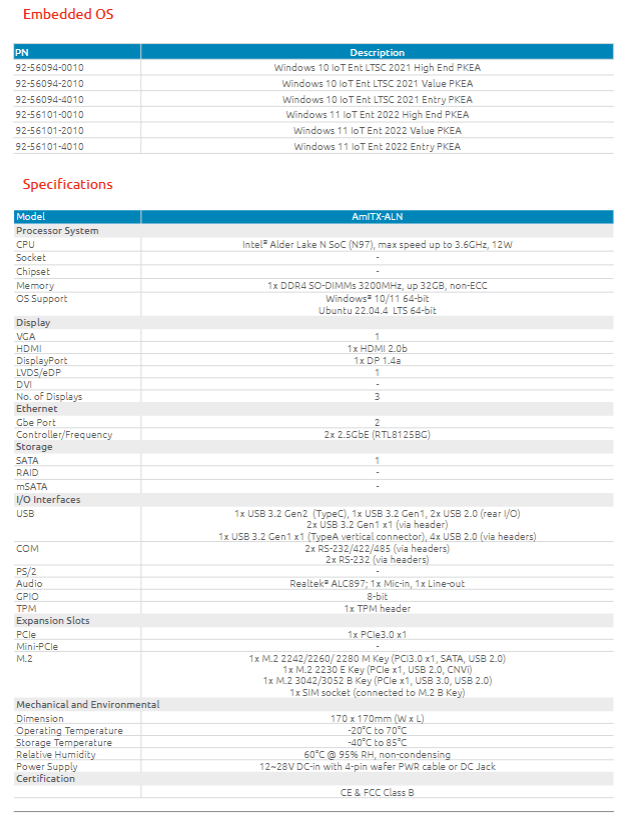

完整硬件规格分模块说明
（1）处理器与内存
CPU：Intel Alder Lake N97 SoC 片上系统，无独立插槽，集成式设计，最高睿频 3.6GHz，典型功耗 12W，无外置芯片组；
内存：仅 1 条 SO-DIMM 260pin 插槽，DDR4 3200MHz，仅支持非 ECC 内存，最大容量 32GB，单通道架构。
（2）显示子系统（三独立显示输出，工业多屏核心优势）
后置面板接口：VGA、HDMI 2.0b、USB Type-C 复用 DP 1.4a；
板载插针：LVDS /eDP 双通道显示接口；
输出能力：最多同时驱动 3 块独立显示屏，由 CH7513 显示转换芯片实现多路输出信号转换。
（3）网络模块
双路 2.5G 以太网，Realtek RTL8125BG 控制器，PCIe x1 通道挂载，RJ45 后置接口，支持 2500/1000/100/10M 自适应，适合机器视觉、多网口数据采集设备。
（4）存储系统
1 路标准 SATA 接口（外接 2.5 寸 SSD/HDD）；
三组 M.2 扩展插槽（全尺寸兼容）：
M Key：2242/2260/2280，支持 PCIe3.0 x1 / SATA / USB2.0，用于固态盘；
E Key：2230，PCIe x1+CNVi，无线网卡 / WiFi 蓝牙模块；
B Key：3042/3052，PCIe x1+USB3.0，配套 SIM 卡座，支持 4G/5G 蜂窝通信。
不支持磁盘 RAID 功能。
（5）USB 完整配置（后置 + 板载插针合计 11 路）
后置 I/O 面板
1×USB3.2 Gen2 Type-C（DP 复用）、1×USB3.2 Gen1 A 口、2×USB2.0 A 口
板载内置插针
USB3.2 Gen1：2 路插针、1 路立式 A 型口；
USB2.0：4 路扩展插针；
总计：1 Gen2 + 4 Gen1 + 6 USB2.0。
（6）串口、GPIO、音频、TPM
串口（全部板载插针，无后置 DB9）：
2 路可切换 RS232/422/485；2 路仅 RS232；由 NUVOTON NCT6126 超级 IO 管控；
GPIO：8 位通用数字 IO；
音频：Realtek ALC897 高清声卡，后置 Mic-in、Line-out，板载 SPDIF 数字音频插针、前置音频；
TPM：专用 SPI TPM 扩展插针，支持可信加密模块。
（7）扩展插槽
1×PCIe Gen3 x1 标准插槽，可插运动控制卡、采集卡、扩展网卡。
（8）机械、环境、供电
尺寸：Mini-ITX 170mm × 170mm；
供电：宽压直流 DC 12~28V 输入，两种接入方式：DC 圆形插座 / 4pin wafer 电源排线；
温度特性（宽温工业级）：
工作温度：-20℃ ~ +70℃；
存储温度：-40℃ ~ +85℃；
湿度：60℃环境下 95% RH 无凝露；
认证：CE、FCC B 类。
硬件架构框图核心逻辑
主板以Intel Alder Lake N97 SoC为核心主控，各外设通路划分：
显示通路：SoC DDI 输出→CH7513 芯片分路至 HDMI/VGA/Type-C (DP)/LVDS/eDP；
内存：直连单路 DDR4 SO-DIMM；
网络：两路 RTL8125BG 2.5G 网卡走 PCIe x1；
M.2 扩展：M/E/B Key 分别挂载 PCIe/USB 总线，B Key 配套 SIM 卡插槽；
USB：ASMEDIA、Genesys 多颗 USB 集线芯片扩展多路 USB；
外设 IO：eSPI 总线连接 NUVOTON NCT6126 超级 IO，管控四路串口、8 路 GPIO、CPU / 机箱风扇；
音频：Realtek ALC897 HDA 声卡，支持模拟音频与 SPDIF 数字输出；
底层外设：SPI BIOS、SPI TPM、SMBus 硬件监控、MIPI-CSI 图像采集插针（视觉设备预留）。
